糖果生产线金属检测导向输送一体机

　　该设备面向糖果、烘焙、休闲食品等连续化包装产线，布置于制糖或包装前段，用于在物料输送过程中识别混入产品流的金属异物，并通过倾斜爬坡段完成物料提升与导向，避免金属碎片进入后续包装、成型或称重工位。整机将金属检测单元、电控柜、爬坡皮带输送段和低位接料段集成在同一移动机架上，适合车间内多工位切换与产线对接。

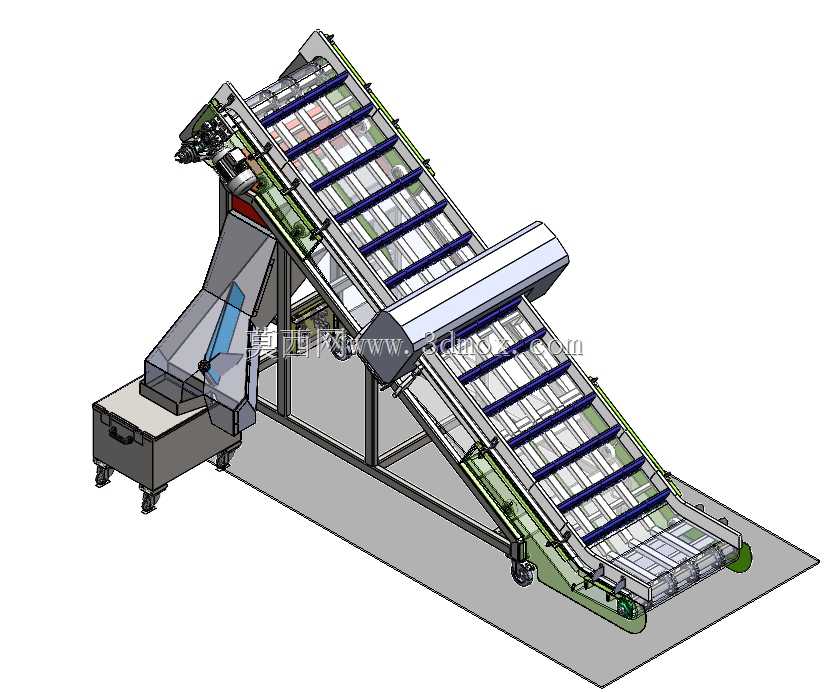

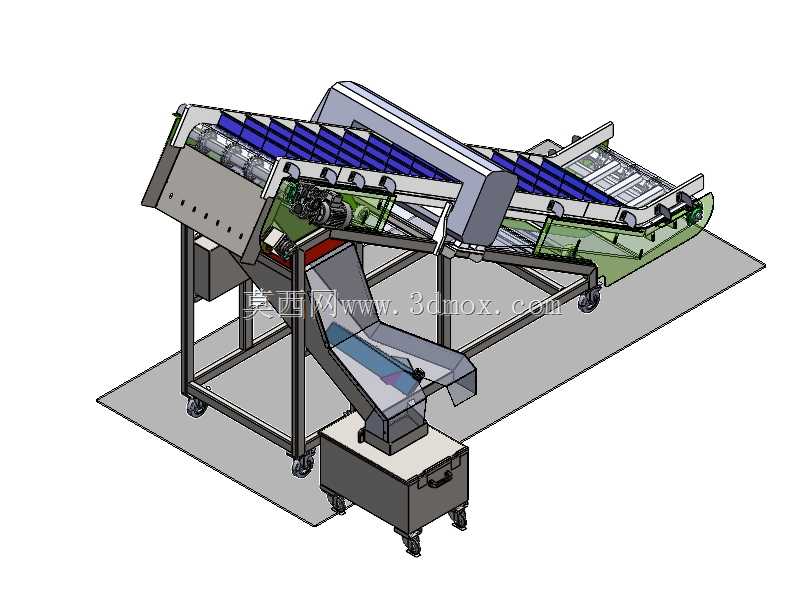

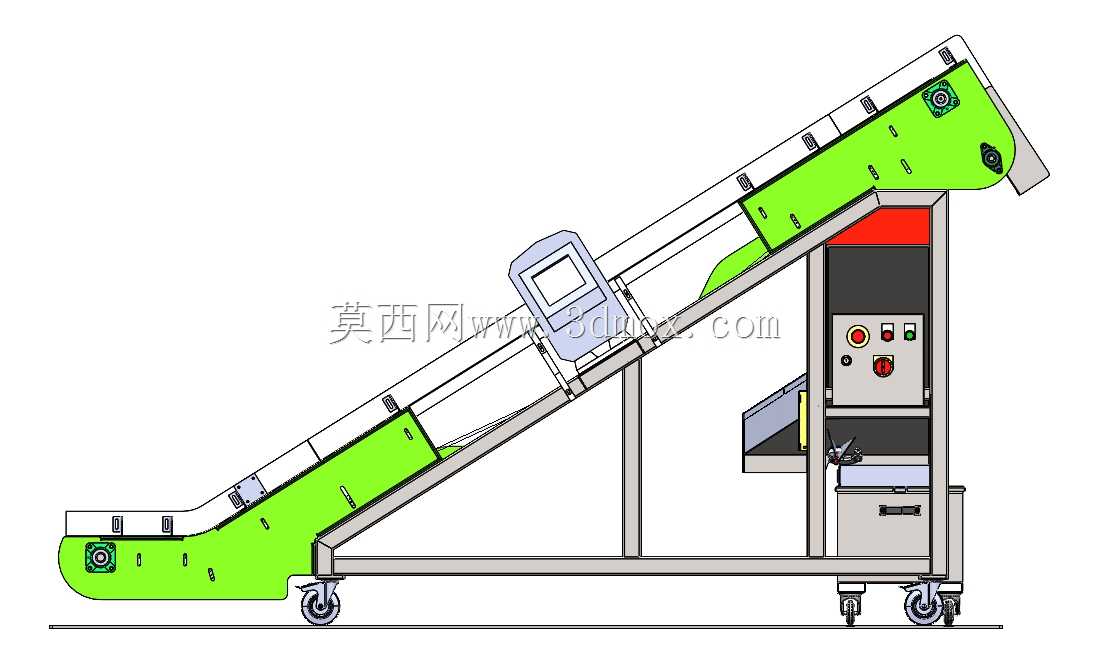

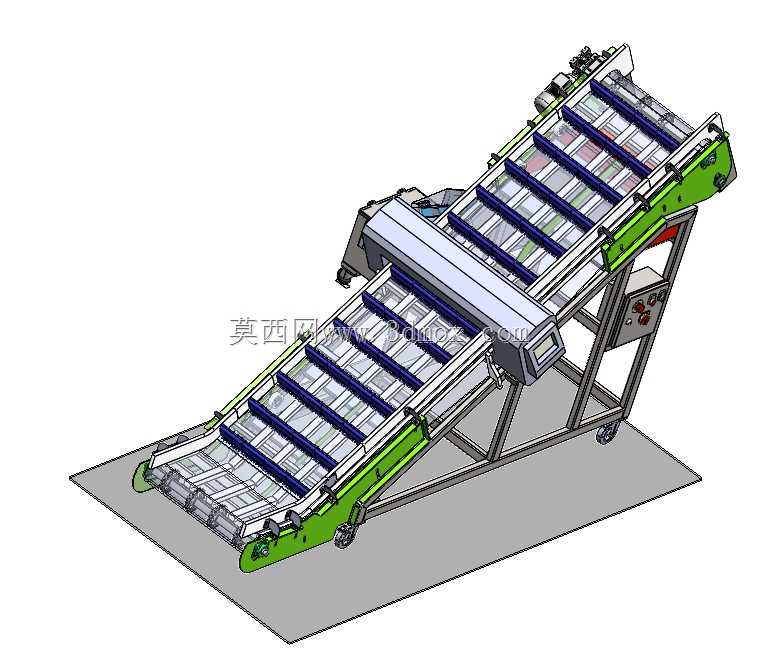

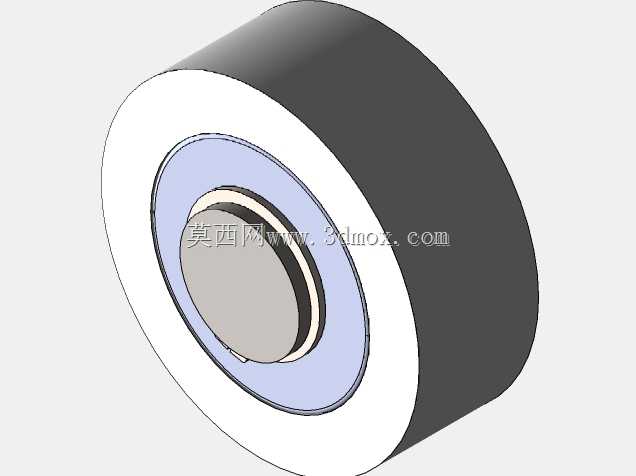

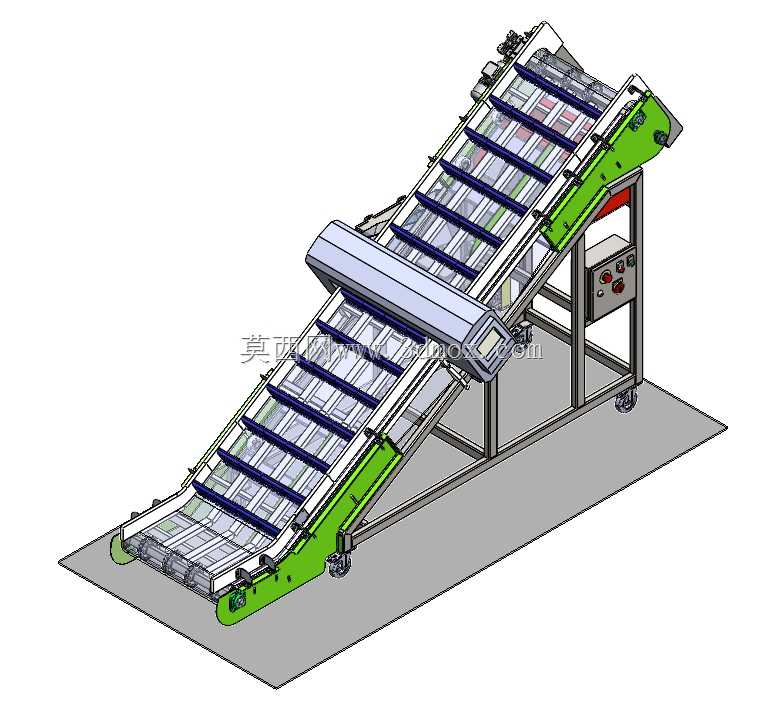

　　从结构布局看，低位水平段承接上游散落或连续输出的糖果物料，皮带沿倾斜段向上输送，高位出料端将物料送入下游包装机或集料工位。绿色护罩覆盖皮带两侧及端部，形成连续挡边与导向边界，可减少糖果在爬坡过程中的滚落、偏摆和外撒。端部设置滚筒与张紧调节结构，便于皮带对中、张紧和后期更换；机架采用方管焊接框架，斜撑与立柱共同承担输送段弯矩，底部配置脚轮，兼顾移动转场与就位固定。

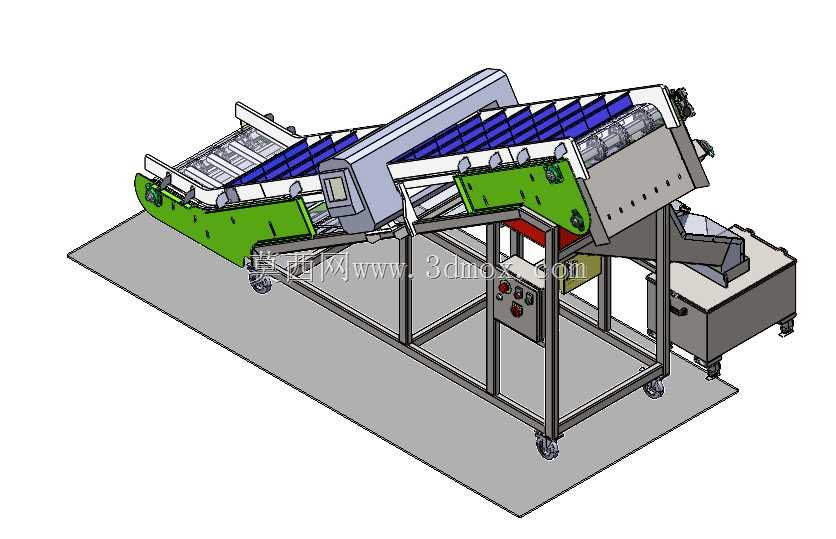

　　金属检测部分集成在中部机架内，检测通道与输送路径保持贯通，物料通过时可对铁、非铁金属等异物进行在线识别。电控柜布置在检测单元旁，面板设置急停、按钮、指示灯及控制元件，方便操作人员在设备侧完成启停、状态确认和异常复位。悬臂操作箱沿斜段支架安装，位置接近人员操作高度，便于观察和参数操作。

　　设计时需要重点控制输送通道与检测单元的相对高度，保证物料平稳通过检测区，避免堆积、卡料或金属结构干扰检测。爬坡角度、皮带宽度、挡边高度和进料段长度应根据糖果颗粒尺寸、堆积密度及输送能力匹配；低位接料区需预留与上游出料设备的对接空间，高位出料端则要控制落料高度和出料方向。机架外围应保留检修侧距，便于打开护罩、清洁皮带、清理残糖及维护检测探头。

　　三维建模中，输送梁、护罩、滚筒、脚轮、电控柜和操作箱均按装配关系分层建立，能够清晰表达设备外形包络、安装边界和维护空间。对产线规划而言，该模型可用于校核设备占地长度、提升高度、进出料标高以及与包装设备的衔接方式，也可为食品厂在线金属检测与提升输送一体化方案提供结构参考。
