批量产线零件自动分拣管控机架

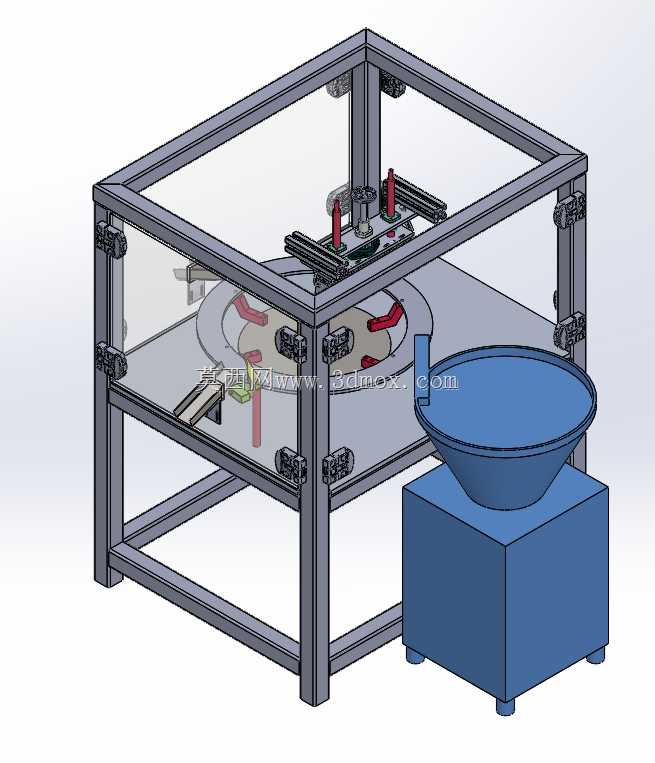

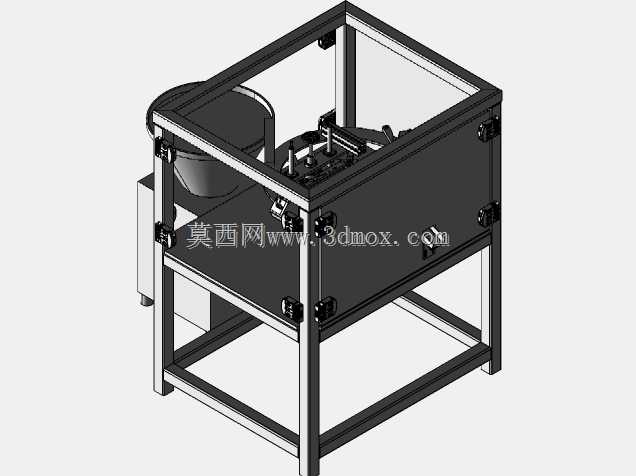

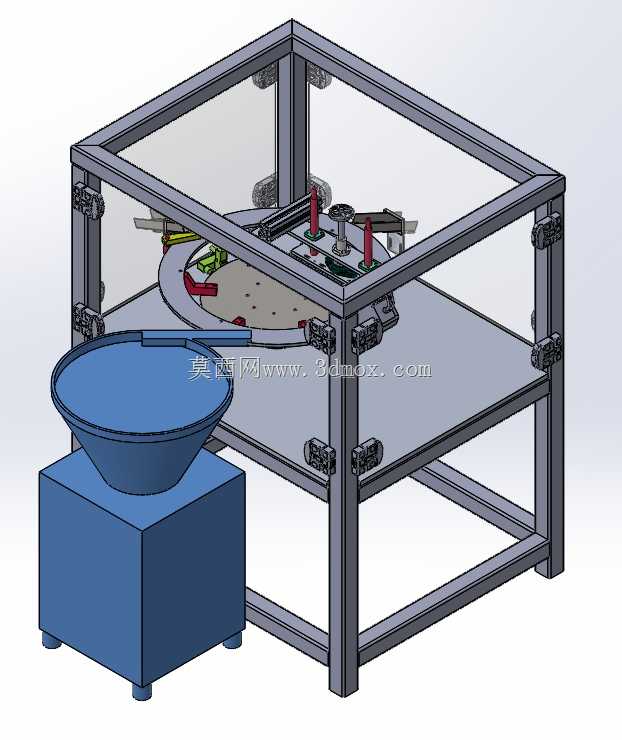

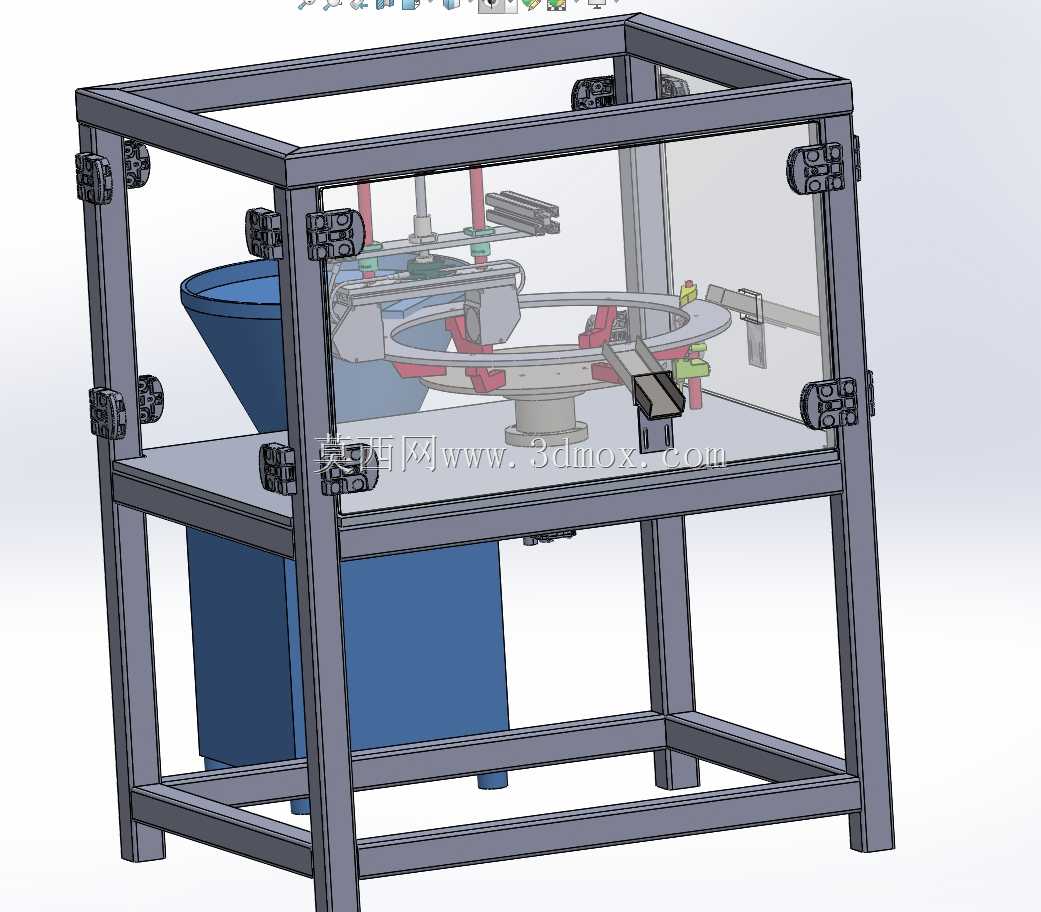

　　这套面向批量加工产线的零件自动管控设备，整体采用方管焊接搭建双层支撑框架，框架四周预留透明防护板安装位，通过快拆铰链与锁扣完成护板固定，既可以在设备运行时阻隔人员误触运动机构，又能全程观察内部工位动作，护板拆卸后可直接暴露全部执行元件，日常维护、卡料清理的操作空间充足。设备下层框架预留集料桶安放空间，锥斗形集料容器直接承接上方工位分拣出的不合格零件，集料桶与框架立柱之间预留足够抽拉间隙，满料后可直接从侧方移出倾倒，无需拆解上层工位结构。上层工作平台居中布置回转式零件载台，载台周边排布多组气动执行元件与检测工位，待检测零件随回转台步进流转，依次经过姿态识别、尺寸校验、合格分选工位，检测判定后的零件由拨料机构推送至对应料道，

　　不合格品直接落入下方集料桶，合格品沿侧方料道流转至下一工序。整套机构的执行端采用线性模组搭配气动夹爪的组合，检测侧预留视觉相机安装支架，可适配不同外形小型冲压件、机加工零件的全检分选需求，换产时仅需更换载台定位工装、调整拨料工位位置即可兼容多款同规格零件。框架整体长宽高按照常规车间产线旁空位设计，底部支脚预留地脚安装孔，可直接固定在水泥地面或者接驳标准输送线台架，上层平台高度匹配人工补料与机械手自动上料的作业高度，侧边预留电气柜安装空位，所有气管、线缆可沿方管内部走线，外露管线通过拖链规整，避免运动过程中管线剐蹭。回转工位的分度精度由中心转轴与定位销保证，周边执行元件均采用可调式安装座，

　　现场调试时可根据零件实际尺寸微调拨料行程与检测距离，框架上层的交叉横梁既承担平台承重，又为多组执行机构提供安装基准，整机没有冗余复杂结构，所有运动部件的维护点位都处于人员伸手可及的范围，适配五金加工、电子小件组装产线的末端全检分选场景，可替代人工完成重复性零件分拣、不良剔除作业，降低批量生产过程中不良品流入下工序的概率。
