带视觉检测工位的型材框架输送分拣设备

　　这套设备面向机加工产线的在线质检与物料流转场景搭建，核心作用是在CNC加工件完成工序后，通过输送段将工件匀速送入视觉检测工位，由摄像头系统完成外观、尺寸或定位特征的采集判定，再根据检测结果执行分流、拦截或放行动作，替代人工在输送带旁反复取件、目检的重复作业，适配小中型金属加工件、塑胶结构件的连续生产节拍。

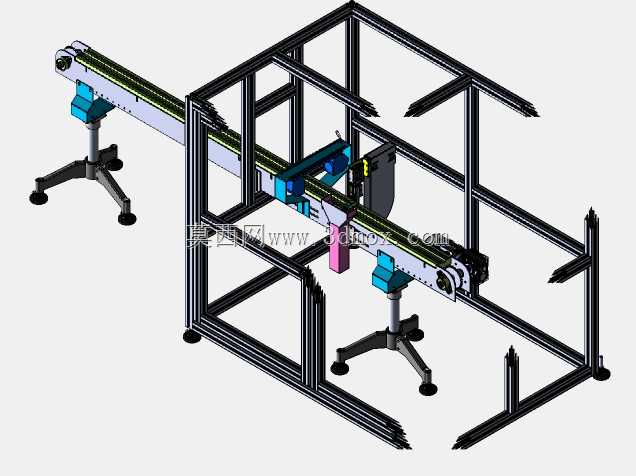

　　从整体布局来看，设备采用两段独立输送带的排布逻辑，进料段从机架左侧延伸接入检测区，出料段沿机架纵向贯通，外围由工业铝型材拼装成立体防护与安装框架，框架预留了摄像头安装横梁、气动执行件固定位以及电气元件走线空间，现场安装时可根据工件检测高度调整摄像头支臂的上下位置，也能沿型材槽位平移检测工位的横向坐标，不需要在机架主体上额外钻孔焊接。输送带两端配置带脚杯的三脚支撑立柱，支撑腿独立于主框架落地，既可以单独调整输送带的水平度，也能在对接前后端CNC出料口、集料工位时，微调输送面的高度差，避免工件过渡位置出现卡滞台阶。

　　结构设计上，输送主体采用窄幅同步带输送形式，带面宽度适配单排工件通过，两侧导向条可根据工件外形宽度调整间距，防止工件在输送过程中偏移出视觉拍摄视野。检测工位旁集成了立式气动阻挡机构，当摄像头判定工件不合格时，阻挡气缸伸出将工件截停在指定位置，配合侧推机构可将不良件分流至侧边料道，合格工件则直接沿输送带流入下一工序。驱动电机安装在输送带两端的侧方位置，张紧结构集成在辊筒安装座上，维护时松开安装座锁紧件即可调整皮带张紧量，不需要拆解整体机架。

　　安装边界方面，整套设备的长宽高尺寸适配常规车间产线的预留空间，底部所有支撑位均配置可调脚杯，可补偿地面平整度误差，机架外围的型材框架同时承担安全防护围栏的作用，现场可根据安全规范在框架空余槽位加装亚克力护板、光电传感器安装架。走线全部沿铝型材内置槽布置，检测相机、气缸电磁阀、输送电机的线路统一归集到机架侧方的电气安装区，避免线路裸露在输送通道内造成刮料风险。设备的模块化拆分逻辑也比较清晰，输送带组件、型材机架、视觉安装支腿、阻挡分拣机构都可独立拆装，既方便分段运输进场，也能在后续产线改造时，延长输送段长度或者增减检测工位，不需要重新制作整套主体结构。在实际投产调试时，只需先调平两段输送面的对接高度，再标定摄像头拍摄坐标与阻挡气缸的动作时序，即可匹配不同批次CNC工件的检测流转需求。
