齿轮式液压动力泵总成结构设计

项目分类:泵 发布时间:2022-06-09 ID:653603
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计
  • 齿轮式液压动力泵总成结构设计

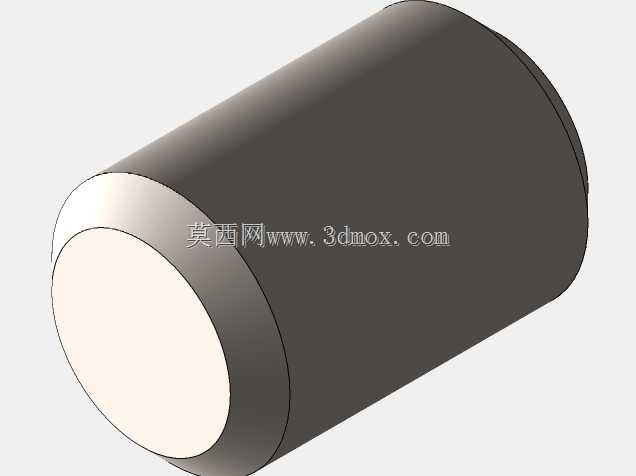

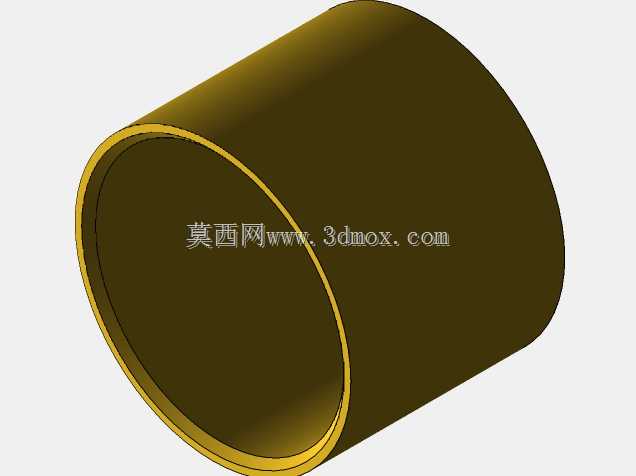

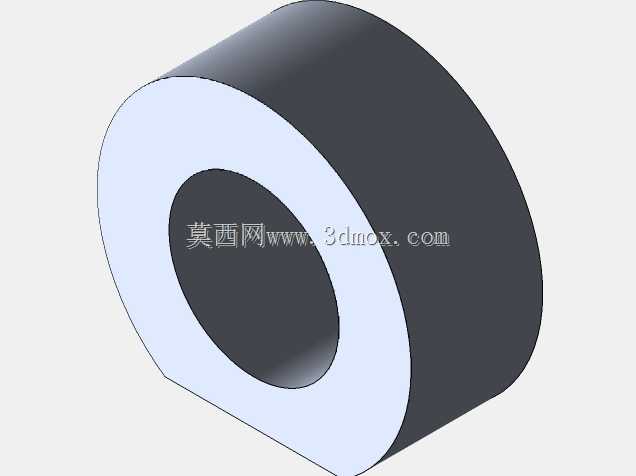

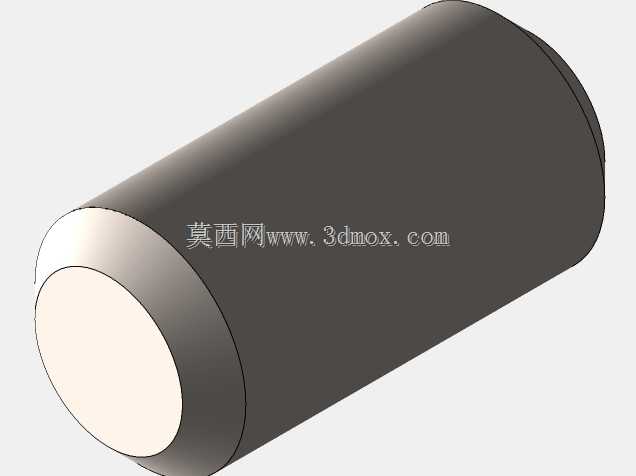

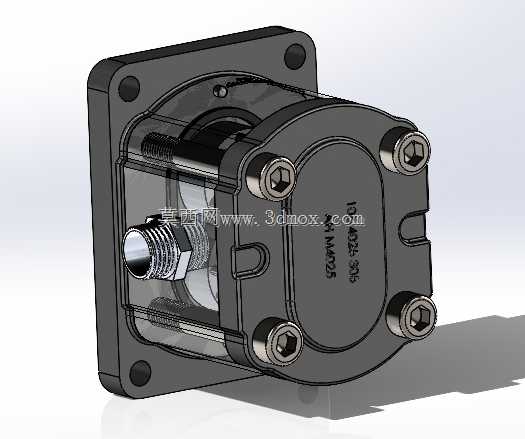

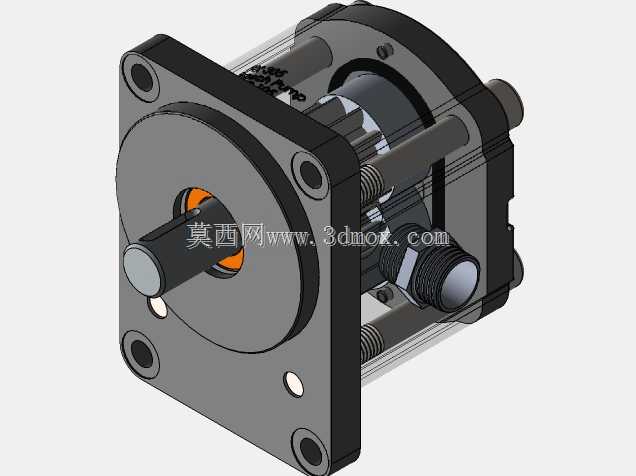

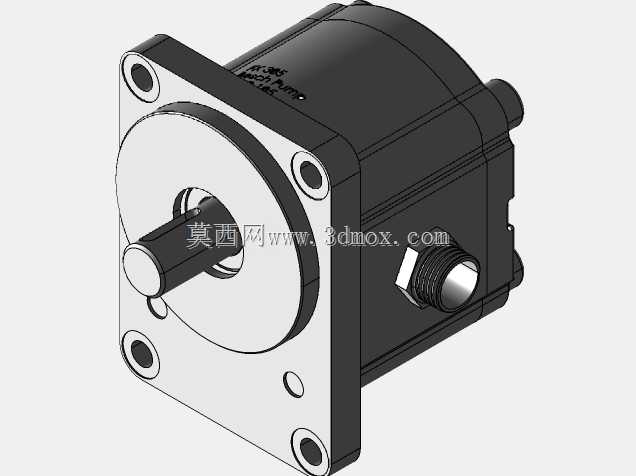

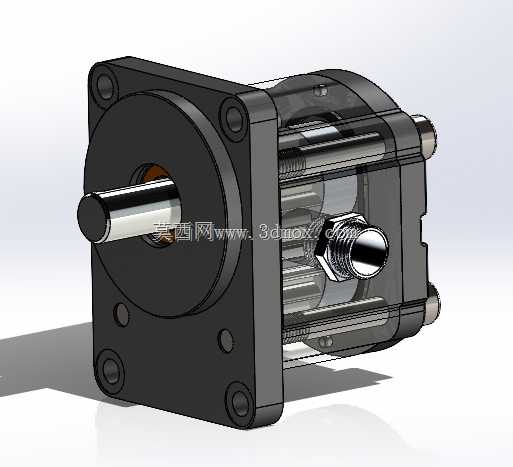

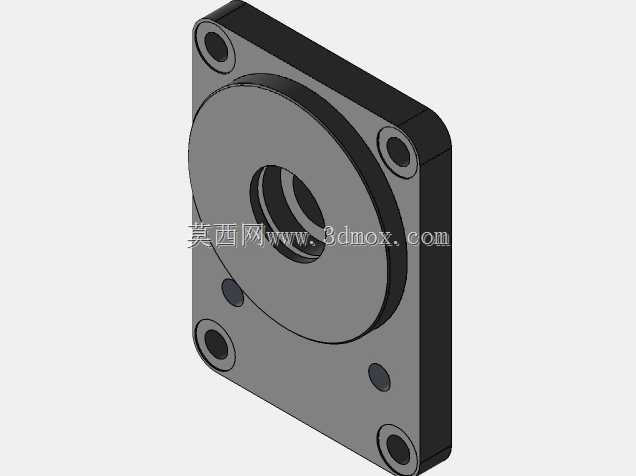

  这套齿轮式液压动力泵总成,是液压传动系统里负责将原动机机械能转换为液压油压力能的核心动力元件,在工程机械行走驱动、机床静压供油、小型农机液压转向、工业设备夹紧回路这类中低压工况里应用十分普遍。整套总成采用方形法兰端盖作为安装基准,法兰盘四周预留四个沉头安装孔,安装时可以直接贴合设备的安装支座端面,通过螺栓穿入沉孔完成锁紧,安装定位的同轴度靠法兰止口与支座定位台的配合保证,不需要额外做复杂的找正工序,现场装配效率很高。

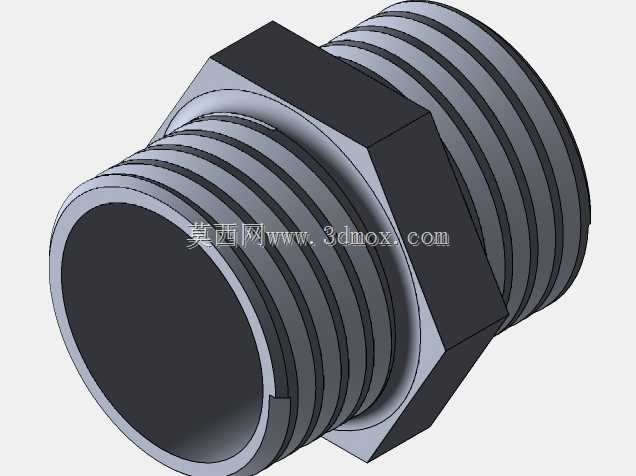

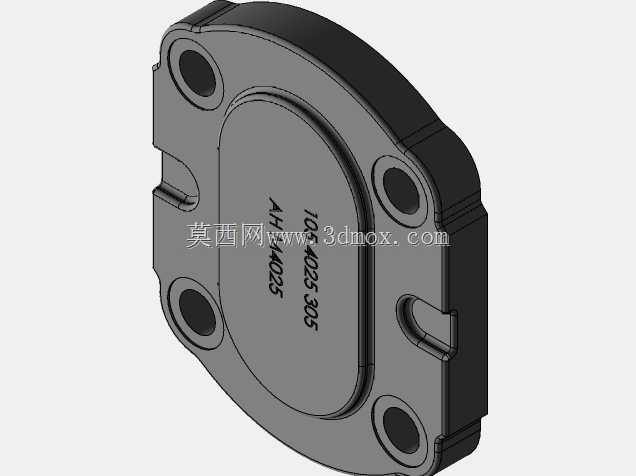

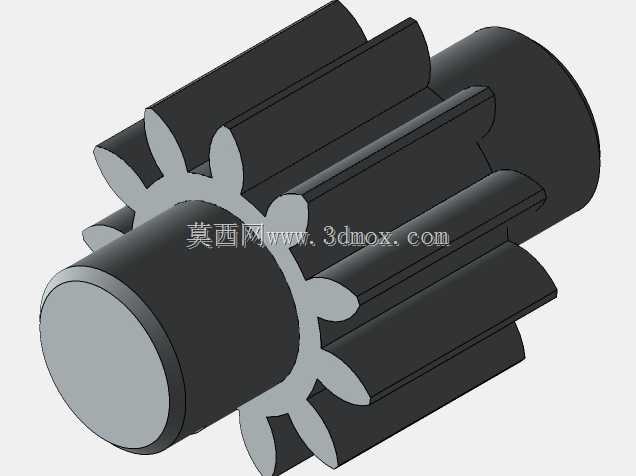

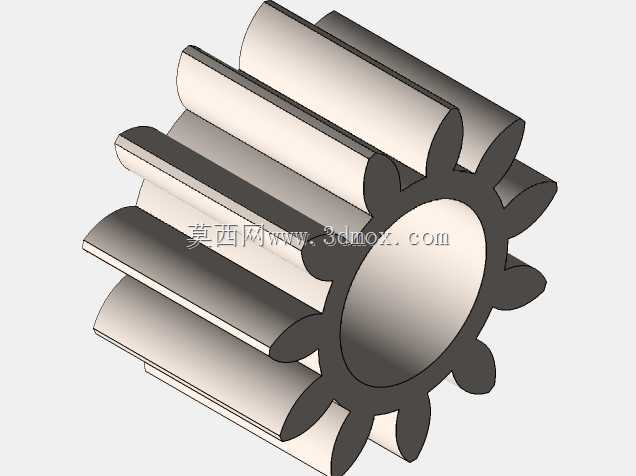

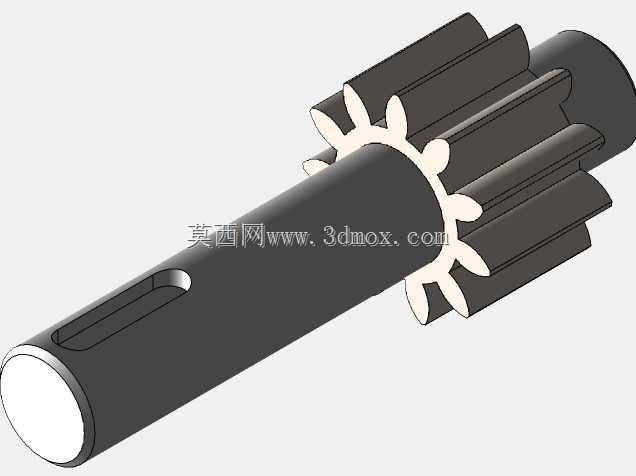

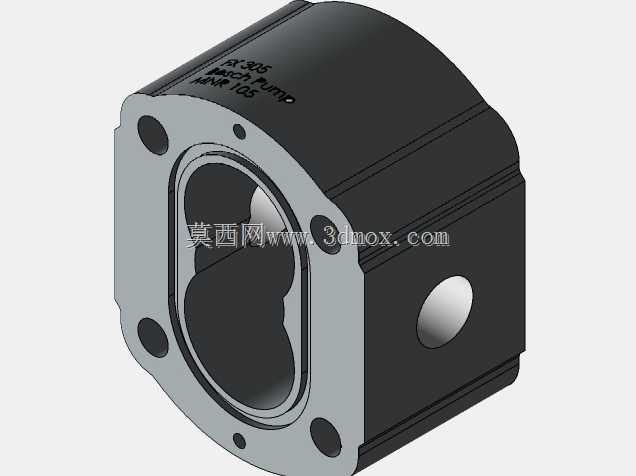

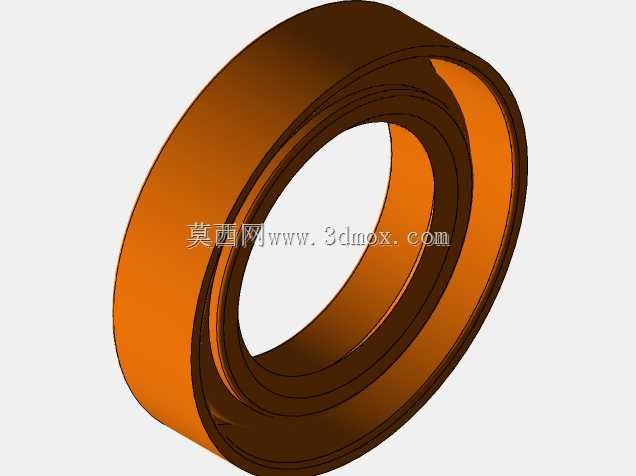

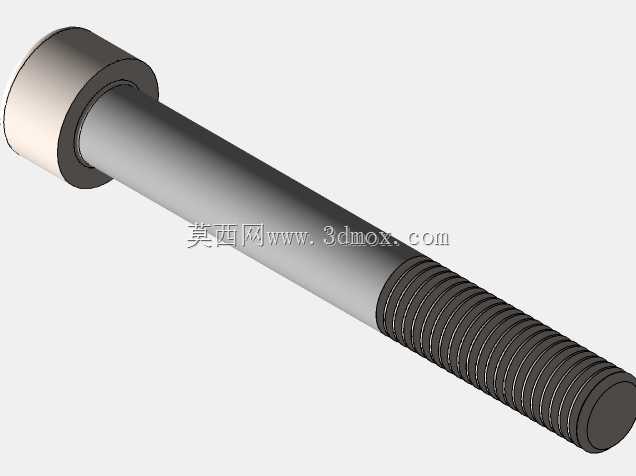

  从结构布局来看,泵体内部封装一对互相啮合的渐开线齿轮,齿轮两端面分别和前、后端盖的端面贴合,齿轮齿顶圆和泵体内腔的径向间隙控制在微米级,运转时齿轮脱开啮合的一侧形成负压吸油腔,通过侧向布置的外螺纹油口接入油箱吸油管路,齿轮进入啮合的一侧容积不断缩小,将带压油液从压油口输送到后续液压阀组与执行元件。泵体外侧四颗内六角圆柱头螺栓沿圆周均布,直接把前后端盖和中间泵壳拉紧锁紧,螺栓预紧力均匀作用在密封端面上,配合端面密封垫可以有效杜绝高压油液的外泄漏,同时这种贯穿式螺栓布局拆装十分方便,后期检修更换齿轮、密封件时不需要专用工装,松开四颗螺栓即可拆分全部组件。

  设计过程中首先要划定安装边界:方形法兰的外轮廓尺寸要和配套设备的安装工位预留空间匹配,法兰四个安装孔的孔位间距、沉孔深度要和支座上的螺纹孔规格完全对应,侧向伸出的外螺纹油口要预留足够的管路接头装拆空间,避免油管装配时和周边机架、护罩发生运动干涉。内部结构设计上,齿轮的模数、齿宽参数直接决定泵的额定排量,端盖上的卸荷槽要正对齿轮啮合点布置,避免齿轮困油引发的振动与噪声,泵壳内腔的流道要做圆滑过渡,减少油液流动的沿程阻力。进出油口采用标准外螺纹接口,可以直接对接常用的液压油管接头,不需要额外加工转换接头。整套结构没有复杂的异形零件,所有壳体、端盖都可以通过压铸或者铣削加工成型,齿轮采用标准液压泵齿轮规格,备件通用性强,在长期连续运转的工况下,维护成本远低于结构复杂的柱塞泵,非常适合对成本敏感、工作压力等级适中的固定工业液压场景。
