车载回转承载转盘栅格支撑结构

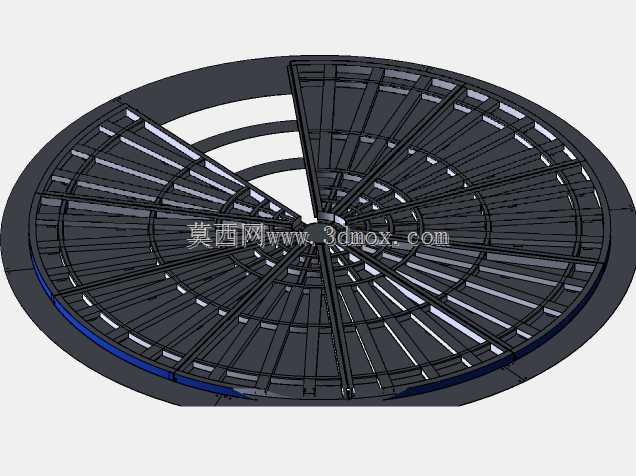

　　这套回转承载转盘主要面向车载设备布置、移动作业平台以及需要周向调整方位的支撑场景，整体采用大直径薄盘式构型，盘面没有做成实心厚板，而是沿径向布置多道主承力肋条，再配合多层同心环形加强筋形成栅格骨架。这样处理的直接目的，是在控制整体自重的前提下，把上部载荷从中心安装区域顺畅传递到外圈支撑边界，同时给线缆、管路、紧固件和附属安装件留出穿越与固定空间。

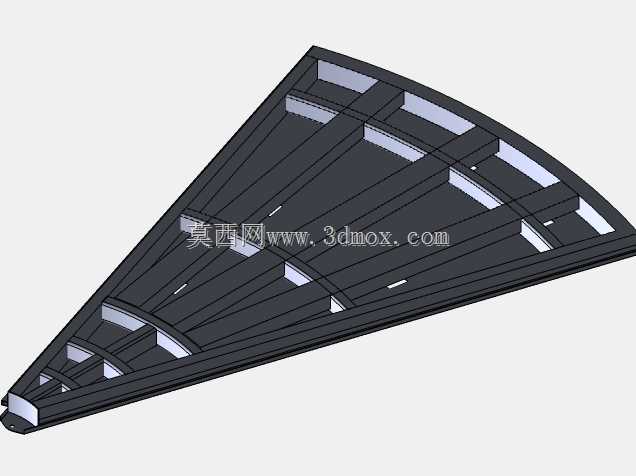

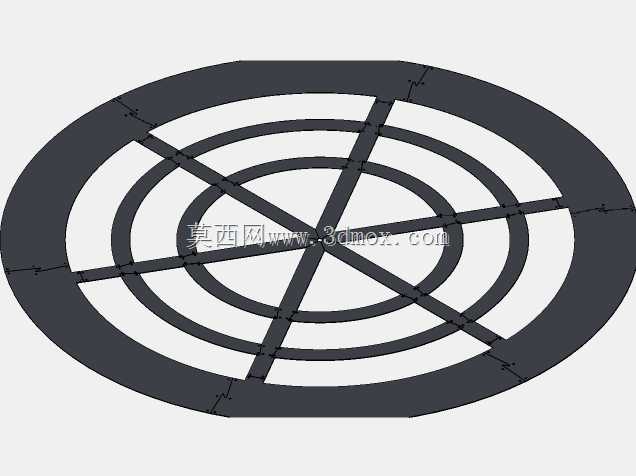

　　从结构受力看，转盘中心区域承担转轴、定心座或驱动连接件的集中载荷，径向肋条相当于多根悬臂梁，将弯矩和剪切力向外圈分散；环形筋则把各径向肋串联起来，抑制单根肋条独立变形，提升盘面整体抗扭刚度。盘面分段开设的镂空区域并非单纯减重，在实际装配中可作为检修口、走线槽和轻量化窗口，便于操作人员从盘体上下两侧完成螺栓紧固、线束整理和定位销复核。外圈保留连续环边，能够为周边蒙皮、护圈、滚轮支撑或外部限位件提供稳定安装基准。

　　设计这类盘体时，首先要明确上部负载的重心位置、旋转半径和支撑方式。若转盘用于车载平台，车辆行驶中的振动、制动惯性和转弯侧向力都不能按静态均布载荷简单处理，肋条厚度、环筋高度以及中心轮毂过渡圆角需要围绕疲劳和刚度反复校核。模型中放射状肋条与环筋交汇密集，正是为了降低局部应力集中；盘底边缘设置的蓝色环形区域可理解为配合边、耐磨边或密封安装边，用于和底座框架、回转支承或防滑垫层形成明确边界。

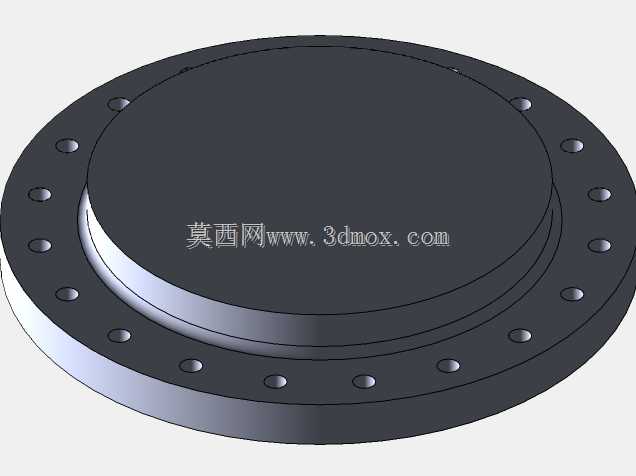

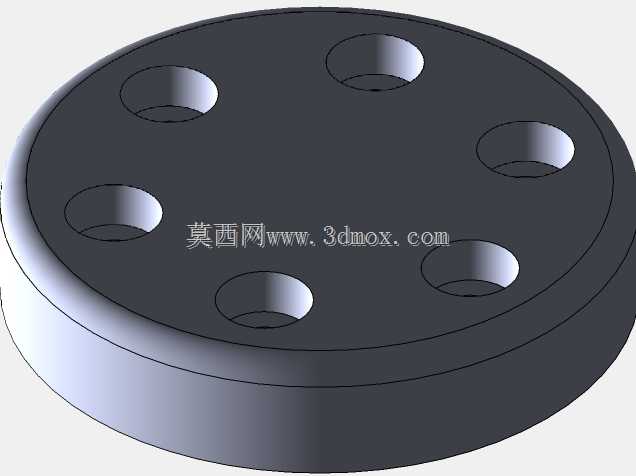

　　安装边界方面，外径决定了设备在车厢、支架或工作台面上的占用范围，盘体厚度则影响上下连接面的高度差。中心孔位需要与回转轴、轴承座或驱动法兰保持同轴，外圈孔位适合布置压块、滚轮、限位开关和防护件。若后期增加驱动机构，可在中心区域接入齿轮、齿圈或摩擦轮；若仅作为手动转台，则可在底部加入定位销和分度锁止结构。栅格盘面在建模时需要特别注意筋条交接处的拔模、壁厚均匀性和焊接或成型工艺可行性，避免出现孤立薄壁、交叉干涉以及装配后无法伸手紧固的位置。整体结构兼顾承载、减重、走线和维护，适合作为旋转工作台、车载设备底座、展示转台及轻型回转平台的核心支撑件进行深化设计。
