MXL二十齿内径八毫米同步带轮

　　这款MXL型20齿同步带轮，内孔直径设定为8mm，是小载荷精密同步传动场景里十分常用的轮体规格，在桌面级FDM3D打印机的XY轴进给传动、小型桌面自动化送料机构、微型测绘设备的进给模组、轻载办公自动化设备里都有大量应用。这类带轮采用MXL节距齿形，齿距极小，啮合过程冲击弱、传动背隙控制表现好，搭配对应MXL同步带使用时，能够把步进电机输出的旋转运动精准转换为直线滑台的往复位移，避免普通平带传动容易出现的打滑、丢步问题，在需要重复定位精度的小型运动机构里适配性很强。

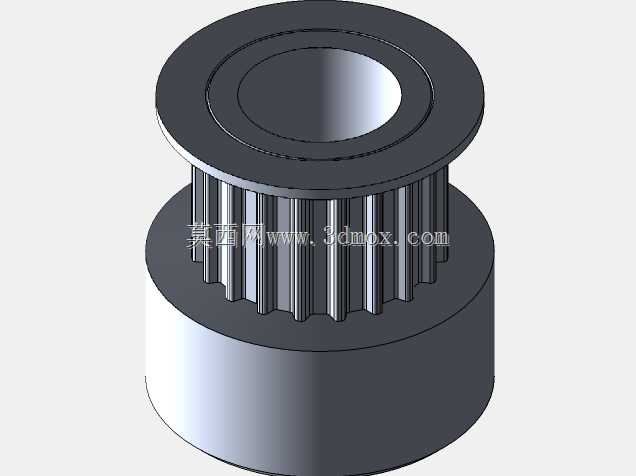

　　从结构设计来看，轮体中部为等距分布的MXL梯形啮合齿，齿顶、齿根都做了适配带齿的轮廓过渡，保证同步带包覆轮齿时每一个齿都能平稳嵌入，不会出现局部齿面应力集中导致带体异常磨损；轮体上下两端设置了高出齿面的挡边凸缘，挡边内径略大于同步带宽度，既可以在装配、运行过程中阻挡同步带沿轴向窜动脱出，也给安装调试留出了少量对中容错空间，新手装配时不用反复微调带轮轴向位置也能避免跑带。轮体下半段为实心圆柱基座，上半段挡边与齿圈一体成型，内孔为直通8mm光孔，可直接适配输出轴径8mm的42系列步进电机、小型减速电机轴端，装配时可通过紧定螺钉从轮体径向锁止在电机轴的平面位，也可根据需求在内孔加工键槽，适配更高扭矩的传动工况。

　　建模过程中完整还原了带轮的全部工程特征：齿形轮廓严格按照MXL带轮的啮合参数绘制，20个轮齿沿圆周均匀阵列，齿面拔模斜度、齿根圆角都按照实际机加工件的工艺要求设置，挡边与齿圈的同轴度、内孔与外齿圈的同轴度都在模型里做了约束，导入装配体后可以直接和MXL同步带、电机轴、轴端挡圈做干涉检查。安装边界上，轮体总轴向长度预留了足够的电机轴插入深度，8mm内孔贯通轮体基座，装配时电机轴插入后不会和轮体上端挡边发生磕碰；轮体最大外径为挡边外缘尺寸，在做滑台布局时，只需要预留出对应直径的回转空间，同时在带轮两侧留出同步带包覆的啮合包角空间，即可保证传动运行无干涉。这类带轮在选型时，20齿的规格兼顾了传动分辨率和轮体体积：齿数越少单步进给对应的直线位移量越大，20齿的规格在常用16细分步进驱动下，可以兼顾进给分辨率和运行平稳性，不会因为齿数过多导致带轮外径过大占用模组空间，也不会因为齿数过少导致啮合齿数不足、传动承载能力下降。轮体基座的圆柱段可以在安装时作为轴向定位面，贴靠电机安装端面即可快速确定带轮的轴向位置，保证带轮齿宽中心和同步带中心对齐，减少偏载带来的带体侧边磨损。
