MXL二十齿五毫米内径同步带轮

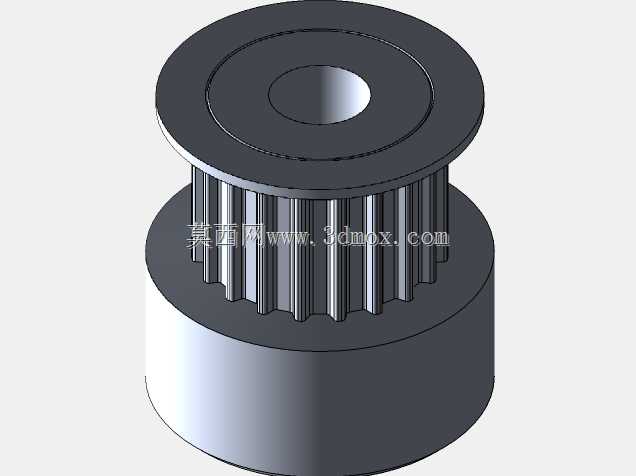

　　这款MXL型20齿同步带轮，内径设定为5mm，是小型精密传动链路里十分常见的从动或主动轮构型，整体采用两侧带挡边的轮体结构，轮齿沿圆周均匀排布，下部设置同轴的加粗轮毂段，既可以在装配时给轴端提供足够的轴向定位支撑面，也能避免带轮在高速运转时出现径向晃动。从实际设备适配场景来看，这类小规格MXL同步带轮大量出现在桌面级3D打印机的XY轴进给传动、小型桌面贴标机的标签送料机构、微型雕刻机的主轴进给传动、实验室小型输送台的动力传递环节，也常被用在消费级办公设备、小型通讯测试工装的动力转接位置。MXL本身属于节距极小的同步带齿型，啮合间隙小、传动背隙极低，在低速轻载的精密传动场景里，既能保证动力输入和输出端的转速比严格恒定，

　　不会像平带传动那样出现打滑丢步的问题，两侧的一体式挡边凸缘，是设计时专门针对窄幅MXL同步带做的防脱结构：当设备长期运行出现带体轻微跑偏、或者安装时两带轮平行度存在微小偏差时，挡边可以把同步带约束在轮齿啮合区间内，避免带体从轮缘侧面滑出脱落，大幅降低小型设备长期无人值守运行时的传动故障概率。设计这款带轮时，首先要匹配MXL齿型的标准齿形参数，20齿的分度圆直径对应MXL节距计算后，轮齿的齿顶圆、齿根圆尺寸都要和标准MXL同步带的齿槽完全贴合，既不能齿形过盈导致带体啮合卡滞、运转阻力陡增，也不能齿侧间隙过大带来传动回差。5mm的内孔尺寸，刚好适配市面上绝大多数小型步进电机、微型直流减速电机的输出轴径，

　　内孔和轮毂段可以根据装配需求加工出紧定螺钉平面，或者直接做公差配合的光孔，通过顶丝锁紧在电机轴上，装配拆卸都十分便捷。下部加粗的轮毂轴向长度经过匹配设计，在保证和电机轴有足够接触锁紧面积的同时，不会额外占用过多安装空间，轮体总高度、外圆挡边直径都控制在紧凑区间内，在布局小型设备的传动仓时，不需要预留过大的回转避让空间，两带轮的中心距调整范围也可以做得更小。轮体的齿面加工精度直接决定传动噪音和带体寿命，建模时所有齿形沿圆周阵列的角度误差需要控制在极小范围内，保证每一个齿都能和同步带的齿槽平稳啮合，运转时不会出现周期性的冲击振动。这类带轮一般选用铝合金或者硬质工程塑料加工，铝合金款自重轻、转动惯量小，高频启停的进给场景下响应速度更快，

　　塑料款则自带一定自润滑性，运转噪音更低，适合对噪音有要求的桌面办公设备。在做整机结构布局时，只需要保证两个配对带轮的轴线平行、端面共面，套上对应宽度的MXL同步带后调整好张紧力，就可以实现无滑差的定比传动，不需要额外加装复杂的张紧轮结构，非常适合空间局促的小型自动化设备做动力传输。
