自润滑石墨铜衬套滑动轴承套

　　该零件为薄壁圆筒式滑动轴承衬套，基体采用铜合金材质，工作表面嵌入固体石墨润滑点，用于在低速、间歇摆动或不便频繁补脂的机构中提供径向支承。与普通光孔配合相比，石墨嵌块可在摩擦过程中向配合面转移润滑膜，降低轴颈与孔壁之间的粘着风险，尤其适合模具导套、夹具铰接点、小型自动化执行机构、办公设备转轴以及轻载传动支点等空间受限位置。

　　建模时先按内径8mm、外径11mm、长度30mm建立同轴圆筒，控制壁厚为1.5mm。内孔是主要配合边界，选型时需要与对应轴径形成明确间隙；外圆则压入支座、连杆或安装板孔内，依靠过盈或过渡配合固定。轴向长度决定支承跨距，30mm的长度在8mm轴径条件下具有较充足的接触面积，可减小比压并改善轴承受偏载时的姿态稳定性，但安装时也要预留相同量级的轴向空间，避免端面与相邻挡圈、台阶或连杆侧壁发生干涉。

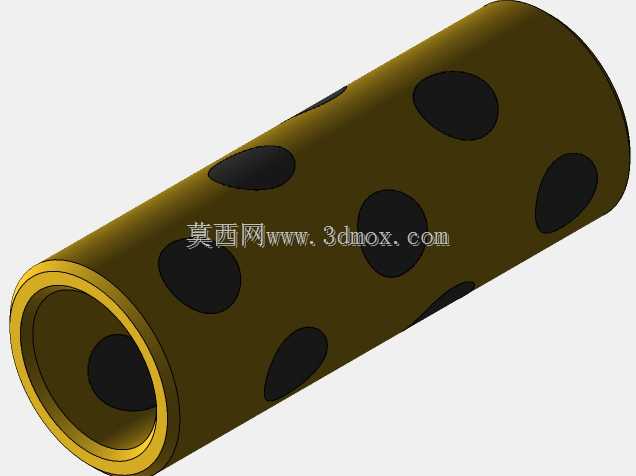

　　外圆表面分布的黑色石墨塞不是装饰特征，而是按一定轴向和周向间距布置的润滑储点。三维处理时应将其作为真实嵌入孔与填料实体表达，不能简单贴成表面图案；石墨点需露出摩擦工作面，端部与铜基体保持圆滑过渡，防止装配后刮伤轴面。孔口两端可设置轻微倒角，便于轴件导入，也能减少压入座孔时铜套边缘卷边。对于需要油槽或定位止动的场合，还可在此基础上增加外圆环槽、端面台阶或销钉平面，但当前结构强调的是直筒型、免维护、紧凑型支承。

　　实际使用中，衬套承受的主要载荷为径向力，配合轴的表面粗糙度、硬度和同轴度会直接影响磨损寿命。若机构存在明显冲击、高速旋转或高精度回转要求，应重新校核比压、PV值和温升；若用于轻载往复、低速摆动或长期少维护位置，这种石墨铜套能减少油嘴、油路和定期加油带来的结构复杂度。装配时应均匀压入，避免以斜向敲击造成外圆失圆；压装后内孔若发生微量收缩，还需通过铰削或选配轴径保证工作间隙。整体结构虽然简单，但尺寸链、配合选择、嵌块布置和安装倒角都直接决定其在设备中的可靠性。
