自定义三维建模工作界面与基准模板

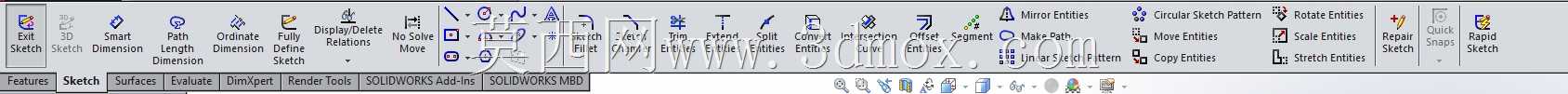

　　这套建模工作环境围绕日常结构设计中的高频操作搭建，重点解决新建零件后反复建立参考几何、切换命令层级、调整视图方向以及统一出图基准的问题。模板在默认设计树基础上补充了前上、右上、右前三个平面交线对应的基准轴，使特征定位、镜像参照、装配同轴约束和运动分析轴线选取更加直接。对于支架、轴套、带轮、壳体、传感器安装件等需要多方向对称或回转关系的零件，额外基准轴可以减少临时建轴带来的参照混乱，也能避免后期修改时特征丢失父子关系。界面配置将常用草图、特征、测量、视图、注解和渲染入口集中在易触达区域，菜单层级按照建模流程压缩，命令调用不必在多个下拉项之间来回切换。快捷键设置偏向左手操作，把草图绘制、尺寸标注、正视视图、重建模型、编辑特征、隐藏显示、

　　选择其他等动作分配到顺手键位，在复杂装配体中处理干涉检查、零部件压缩和局部修改时，能明显降低鼠标移动量。模板保留历史记录、传感器、注解、材质节点和标准基准面，设计树顺序清晰，便于团队内部交接时快速识别建模逻辑。传感器节点可用于关注关键尺寸、质量属性或干涉状态，注解区域可承载加工说明、公差提示和装配备注，材质未指定的节点则提醒设计者在工程图发布前完成材料赋予。自定义零件和部件模板兼顾轻量化与规范性，既没有堆砌无关特征，也保留了机械设计常用的参考体系。实际使用时，应先核对单位制、绘图标准、材质库路径和基准命名是否符合企业规范，再将快捷键与菜单布局导入统一工作环境。安装边界方面，模板本身不占用产品结构空间，但在装配布局中应预留模型树管理、自定义属性填写和工程图引用的规范位置；若用于自动化设备、通讯终端结构件或通用五金件开发，可在起始文件中预设常用基准、视图方向和注释样式，使方案建模、详细设计、评审修改到出图归档保持一致。
