理光便携安防监控摄像终端结构

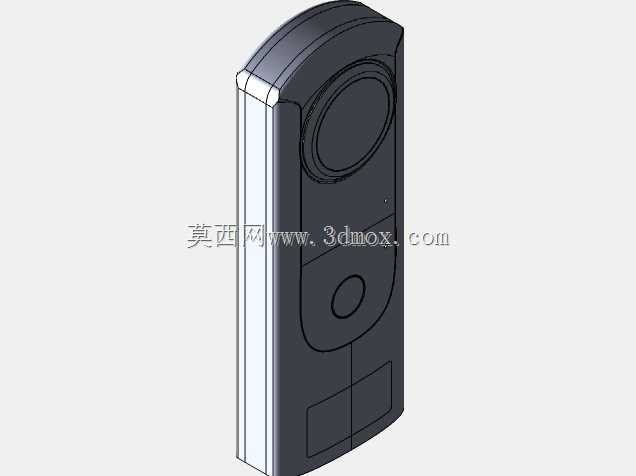

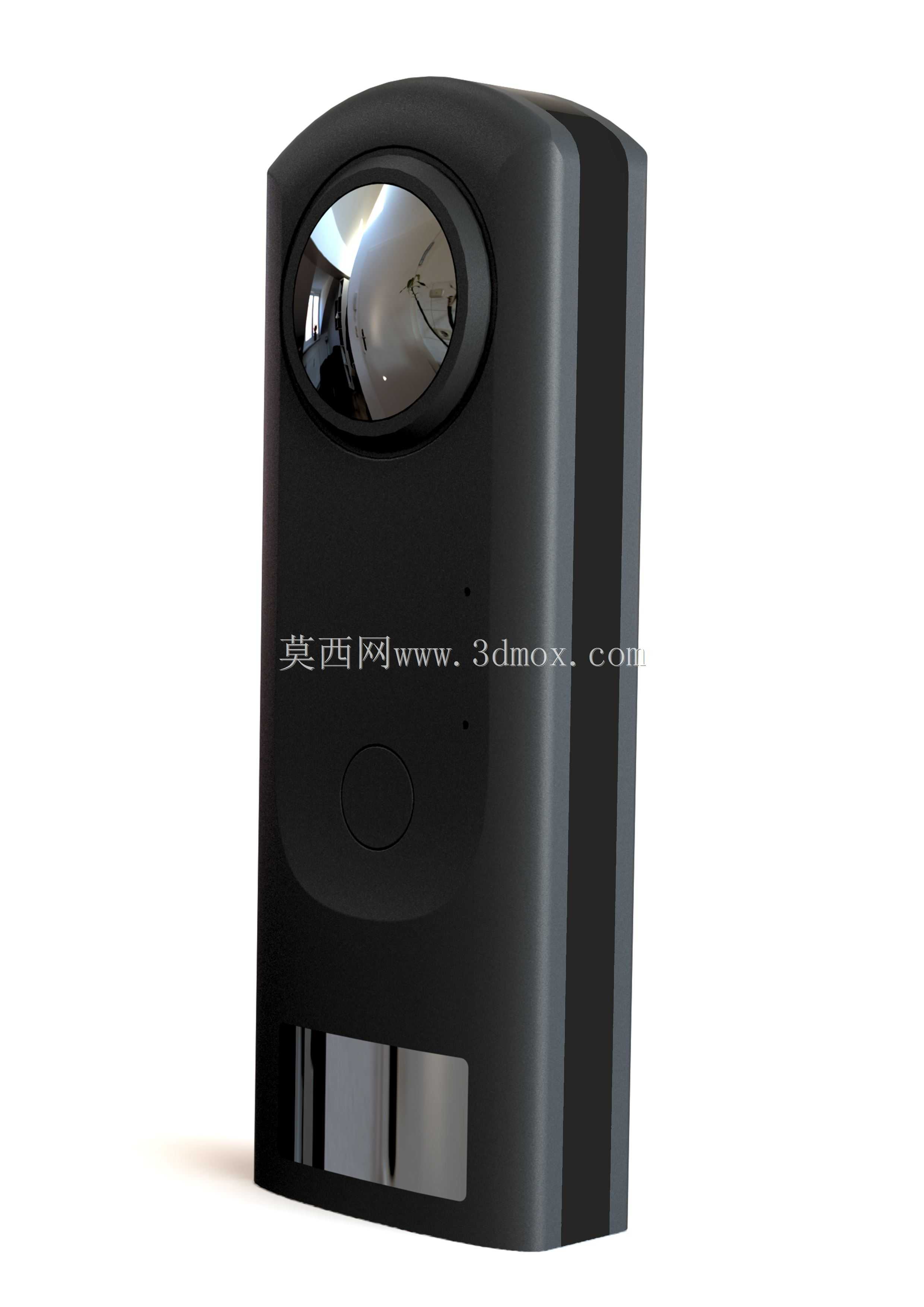

　　这款立式便携影像采集终端的结构方案，面向临时布控、车载记录、门店点位补装以及户外作业现场的影像留存需求展开，整机采用竖置圆角长方体的紧凑布局，外壳主体做哑光黑硬质包覆处理，所有棱边均做小半径圆弧过渡，既避免日常搬运、挂载过程中剐蹭操作人员，也能减少磕碰时外壳应力集中导致的开裂风险。前端上部内嵌大视场角光学镜头组件，镜头外围设置凸起的环形防护边框，边框高出镜头镜面约2mm，当设备正面意外贴合平面或者发生轻度摩擦时，防护圈会先于镜面接触接触面，避免光学镜片直接被刮花，镜头周边的壳体区域预留了隐藏式拾音开孔，开孔孔径控制在1mm以内，既可以保障现场环境音的正常收录，也能阻挡户外扬尘、零星雨滴直接侵入机身内部。

　　镜头下方的壳体平面设置一枚圆形功能按键，按键采用下沉式设计，按键表面与壳体曲面顺滑衔接，不会在背包收纳、车载粘贴使用时被误触触发，按键周边预留状态指示灯的透光位，无需额外开孔即可通过壳体半透材质反馈设备运行、待机、存储异常的工作状态。机身下部预留横向矩形视窗区域，该区域可集成补光模组、状态提示屏或者红外夜视发射组件，在低光照的地下车库、夜间施工点位场景下，可自动补充环境照度，保障采集画面的清晰度。整机背部设计为平整安装贴合面，该平面的平面度公差控制在0.2mm以内，既可以通过双面背胶直接粘贴在玻璃、金属柜体、汽车内饰板表面，也可搭配通用L型支架做壁挂、杆装固定，安装边界无需在附着面打孔，适配临时点位快速部署的使用需求。

　　机身侧面预留隐藏式接口槽位，日常使用时由橡胶防尘塞封堵，可兼容数据传输、供电接入的功能需求，整机内部的PCB板、电池仓、镜头固定座均采用螺接定位结构，镜头光轴与机身安装基准面的平行度在建模阶段就做了装配约束校核，避免批量装配后出现画面倾斜的问题。外壳的分模线设置在机身侧后方的隐蔽位置，前后壳通过卡扣加周向螺丝锁紧，壳体接缝处预留密封胶条的安装槽位，可满足日常多尘、零星溅水的使用场景防护要求，整机握持区域的宽度适配单手握持的尺寸范围，临时手持巡查拍摄时也可稳定持握，不会出现滑脱问题。结构建模过程中对所有壁厚做了均匀化处理，主体壳体壁厚控制在2.2-2.8mm区间，既保障外壳的结构刚性，也避免注塑生产时出现缩痕、翘曲变形，镜头固定座的安装柱做了加强筋延伸，连接至机身内部的主支撑筋位，跌落冲击时镜头组件不会出现位移偏移。
