图勒EVO108款车顶翼杆型材结构

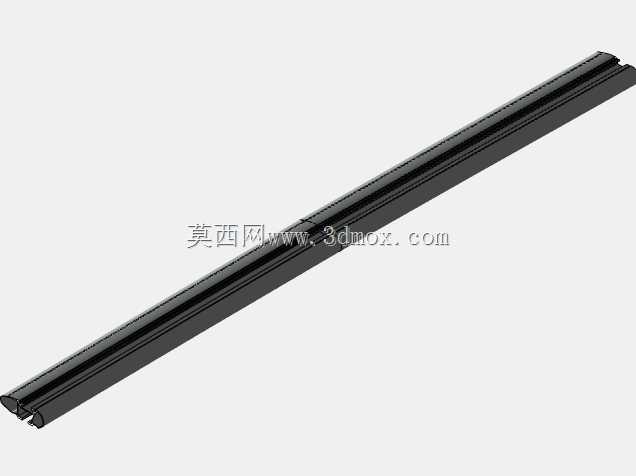

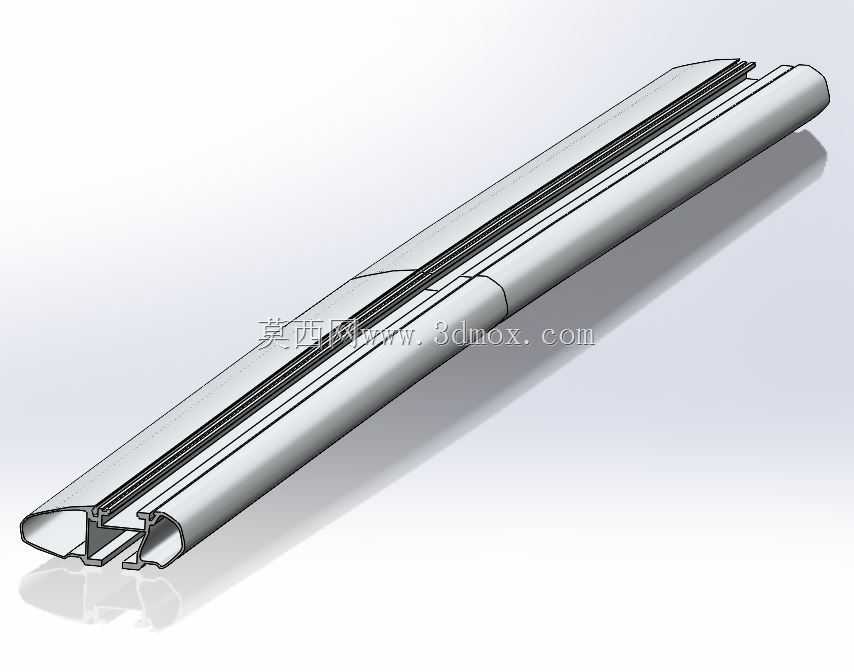

　　该模型呈现的是车顶行李架系统中常见的翼型横杆截面与整杆外形，主体采用低风阻流线轮廓，上表面较宽并沿长度方向平缓过渡，下部设置多道卡槽与封闭加强腔，适合作为户外载物平台的基础承载杆件使用。横杆在整车搭载场景中主要承担车顶箱、自行车架、滑雪板架、皮划艇托架等附件的连接与载荷传递，两端通过支脚与车辆纵轨或预留固定点相接，中间区域则为各类夹具提供安装基准。

　　从结构思路上看，翼形外轮廓并非单纯追求外观，而是为了降低车辆高速行驶时横杆产生的风噪和正面阻力。杆件上部的连续窄槽可用于嵌入T型螺栓，使附件能够沿杆长方向灵活调整位置；下部两侧的开口卡槽兼顾夹具夹持、端盖定位和密封条安装。截面内部并非实心设计，而是通过多组竖向筋位和局部封闭腔形成薄壁承载结构，在控制重量的同时提高抗弯、抗扭能力。

　　建模时需要重点还原截面的配合关系。杆体上缘的T槽宽度、槽口收口尺寸和槽底圆角直接影响滑块螺栓的装入方式；下部卡槽的开口角度、壁厚变化以及端部切口形状，则关系到支脚包夹时是否会出现干涉。翼杆两端通常需要与塑料端盖或支脚罩配合，因此端面不能只按简单拉伸处理，应保留卡槽断点、倒角和局部避让面，使附件装配后能够贴合杆体轮廓。

　　安装边界方面，横杆长度方向需要根据车型车顶宽度确定伸出量，过长会影响人员通过和地库限高，过短则会削弱端部夹持稳定性。杆体与车顶之间的支脚高度决定了载物件与车顶漆面、天窗开启区域的安全间隙；上部T槽中心线应保持连续，便于自行车托架、行李箱固定座在左右位置调整时对中。夹具与杆体接触处通常依靠橡胶垫或包覆件增加摩擦，设计中应避免尖锐棱边压伤型材表面。

　　在实际选型中，这类翼杆多用于乘用车顶置载物改装，也可作为轻型框架、展示支架或实验平台中的横向梁件参考。模型对型材内腔、卡槽、端部收口和流线外形的表达，能够帮助结构人员检查滑块、夹具、端盖和密封条的装配路径，也便于在后续工程中开展受力校核、风阻评估以及安装空间核对。
