水利枢纽挡水泄洪闸门水闸结构

　　这套水闸三维结构围绕河道、灌区干渠以及小型水利枢纽的挡泄水需求搭建，建模时先从闸室的过水断面入手，确定闸孔净宽、闸墩厚度与底板高程的匹配关系。闸体主体采用钢筋混凝土闸室结合钢制工作闸门的组合形式，底板坐落在河床基础垫层之上，两侧边墩与岸墙衔接，既承担挡水工况下的水平水压力，也为闸门启闭导向、门槽埋件提供安装基准。

　　从实际运行场景看，该结构可适配农田灌溉取水控制、河道汛期泄洪、库区水位调节三类典型工况：枯水期闸门落入门槽封闭孔口，拦蓄上游来水保障取水水位；汛期闸门沿门槽提升，下泄超额洪水避免上游漫溢；日常调度中也可通过局部开启闸门开度，精准控制下泄流量，兼顾下游生态输水与渠道配水。

　　结构设计上，门体采用板式承重框架，面板迎水侧布置主次梁肋，将水压力均匀传递至两侧支承滑道，避免薄板局部受水压产生挠曲变形；门槽埋件预先浇筑固定在闸墩内侧，滑道接触面预留检修调整间隙，长期运行磨损后可单独更换耐磨衬条，无需破坏闸墩混凝土结构。闸顶布置启闭机安装平台，平台高程校核上游最高洪水位加安全超高，避免洪水漫顶影响启闭设备操作，平台两侧预留检修通道，满足闸门提吊出槽后的维护作业空间。

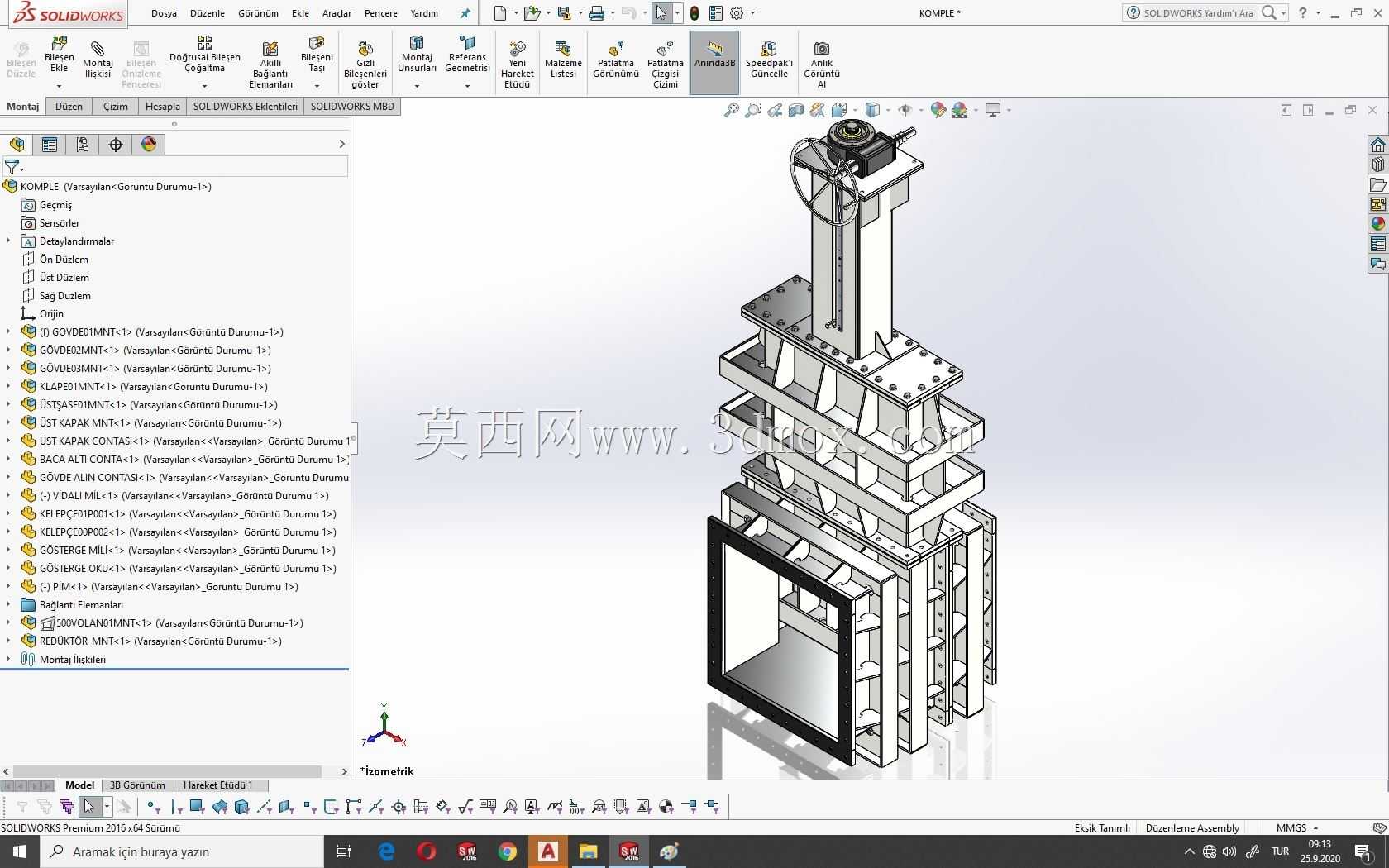

　　安装边界方面，闸室底板顺水流方向的长度结合地基防渗长度计算确定，底板前后设置齿墙嵌入基土，延长渗径降低闸基扬压力；两岸连接段采用翼墙扩散导流，避免闸孔进出水流产生局部冲刷，翼墙末端与河道护砌段平顺衔接。三维建模过程中完整还原了门体与门槽的配合公差、启闭吊点的中心对位关系，各部件装配关系贴合现场施工安装逻辑，可直接用于水利设施方案演示、闸体结构干涉校验以及启闭动作模拟，帮助设计人员核对闸门全行程升降时与闸墩、底板、启闭机吊具的空间间隙，规避实际安装中出现卡阻、碰撞的问题。
