多连杆联动夹持搬运机械臂结构

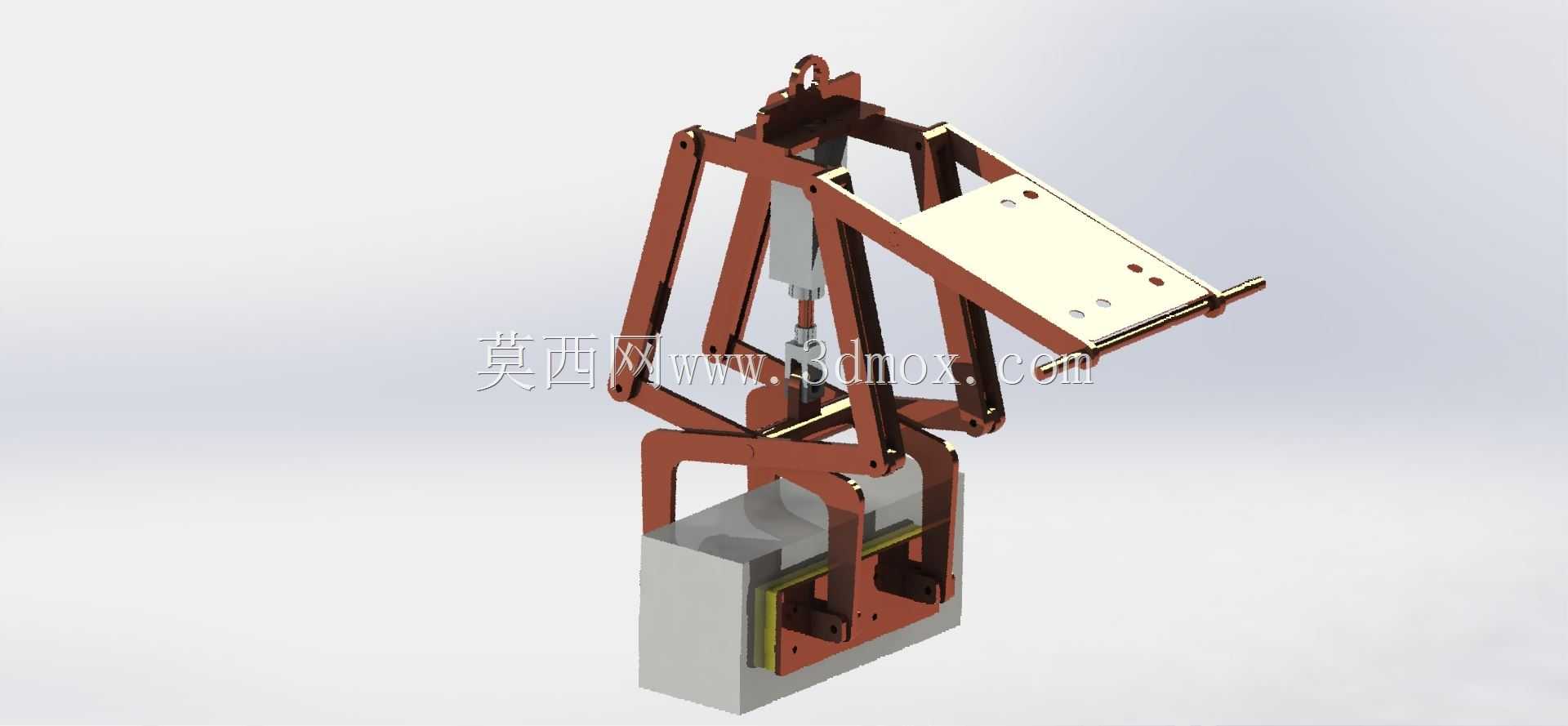

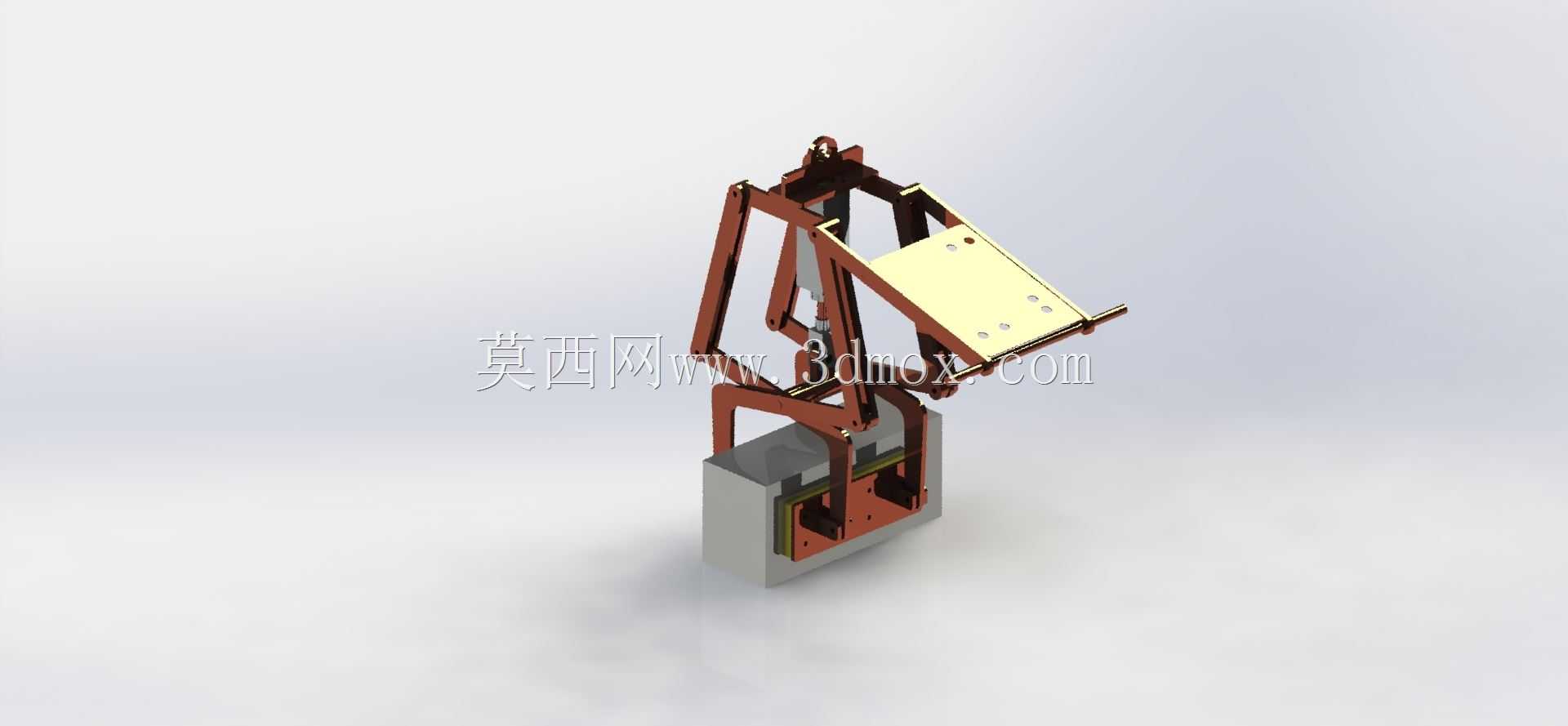

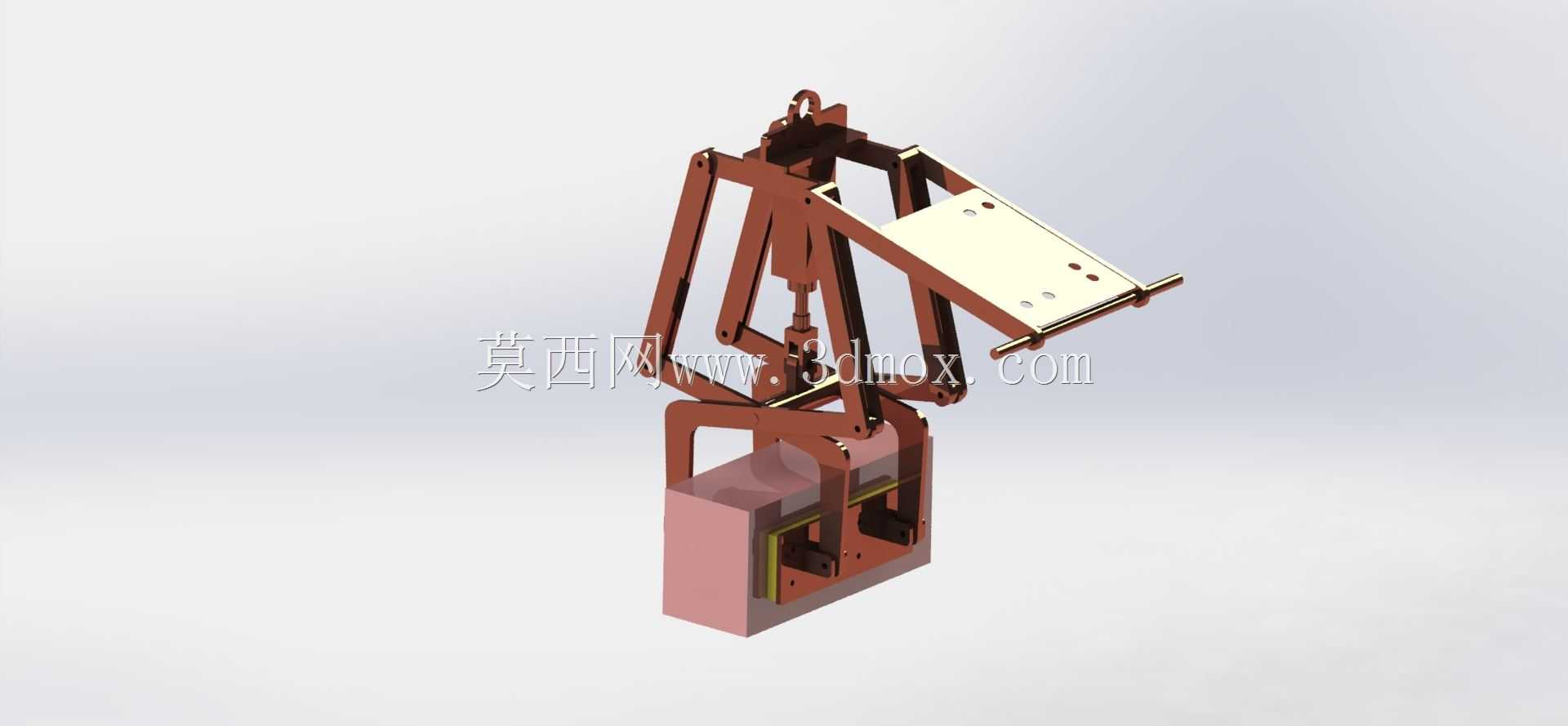

　　这套联动夹持机械结构主要面向中小型工件的工位转运、姿态调整与辅助装配场景，常见于机加工产线上下料、箱体类零件翻转、工装工位间短距离搬运环节。结构采用多组平行连杆与铰接支点构成剪式联动框架，顶部设置吊装挂点，可配合车间平衡吊、轻型桁架或人工助力机械手完成挂载；下部集成夹具体与承载托板，动作时上部连杆收拢带动摆臂同步开合，下端夹爪沿近似直线轨迹逼近工件，避免普通摆臂夹爪开合时产生过大横向干涉量。

　　从功能布局看，前端浅色托板承担工件侧向支撑与定位面作用，板面上预留多组安装孔，可根据被夹持工件外形更换聚氨酯压块、V型定位块或真空吸附垫；下部框型夹座围成开放容纳空间，适合夹持带立边的箱体、块状坯料或工装底板，夹座内侧预留紧固件安装槽，便于加装行程开关、到位检测挡片或缓冲垫。连杆铰接点全部采用销轴连接，建模时各配合孔位保持同轴约束，相邻连杆之间预留侧向间隙，防止运动过程中出现板面摩擦；受力主杆采用矩形截面轮廓，在保证臂展刚度的同时控制整体自重，细长联动杆则承担运动传递作用，截面尺寸按行程放大比例匹配。

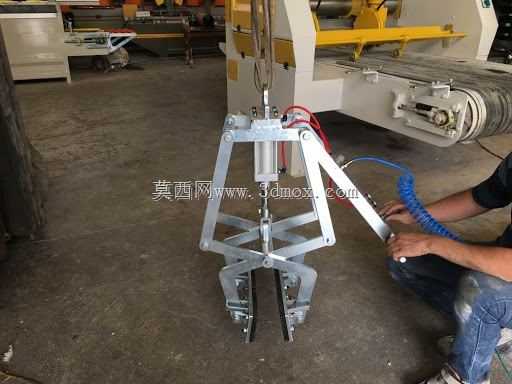

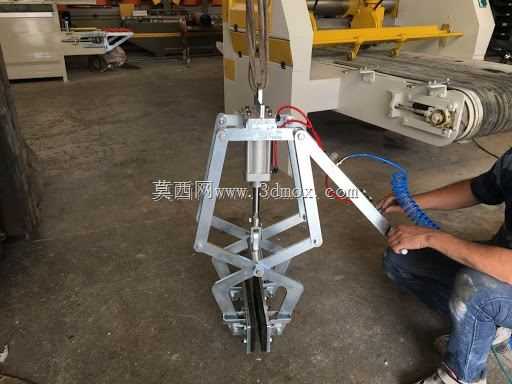

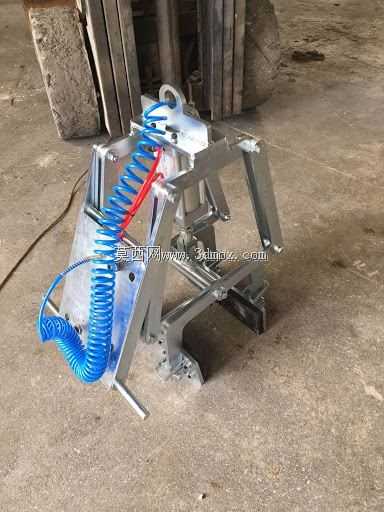

　　设计思路上优先保证夹取动作的同步性：多组连杆以中心铰点形成对称约束，驱动端无论采用手动扳把、气缸推拉还是小型电动推杆，都能将输入位移均匀分配到两侧夹臂，使左右夹持面保持平行闭合，不会出现单侧偏摆导致工件滑脱的问题。顶部挂点位置靠近整体重心垂线，挂载后工件重力形成的反力矩可辅助夹臂锁紧，在断气或失电状态下仍能维持一定夹持力，适配频繁点动的搬运节拍。

　　外形边界方面，臂架完全展开时横向宽度需结合工位两侧安全距离校核，夹爪闭合后最小净宽要小于工件被夹持面尺寸，张开极限则要覆盖工件最大外廓；底部夹座高度方向预留工件伸入空间，安装时驱动元件可布置在框架后侧中空区域，不占用前端作业空间。现场布局需在夹臂运动包络外侧留出检修间隙，铰接销轴端保留拆装空间，托板安装孔距与现场常用工件定位基准统一，后续切换工件时只需更换接触块即可快速复用，整套结构在三维环境中可直接验证开合行程、干涉区间与挂载姿态，为后续加工出图和气动元件选型提供完整的结构依据。
