固定式蒸汽发生装置储罐结构

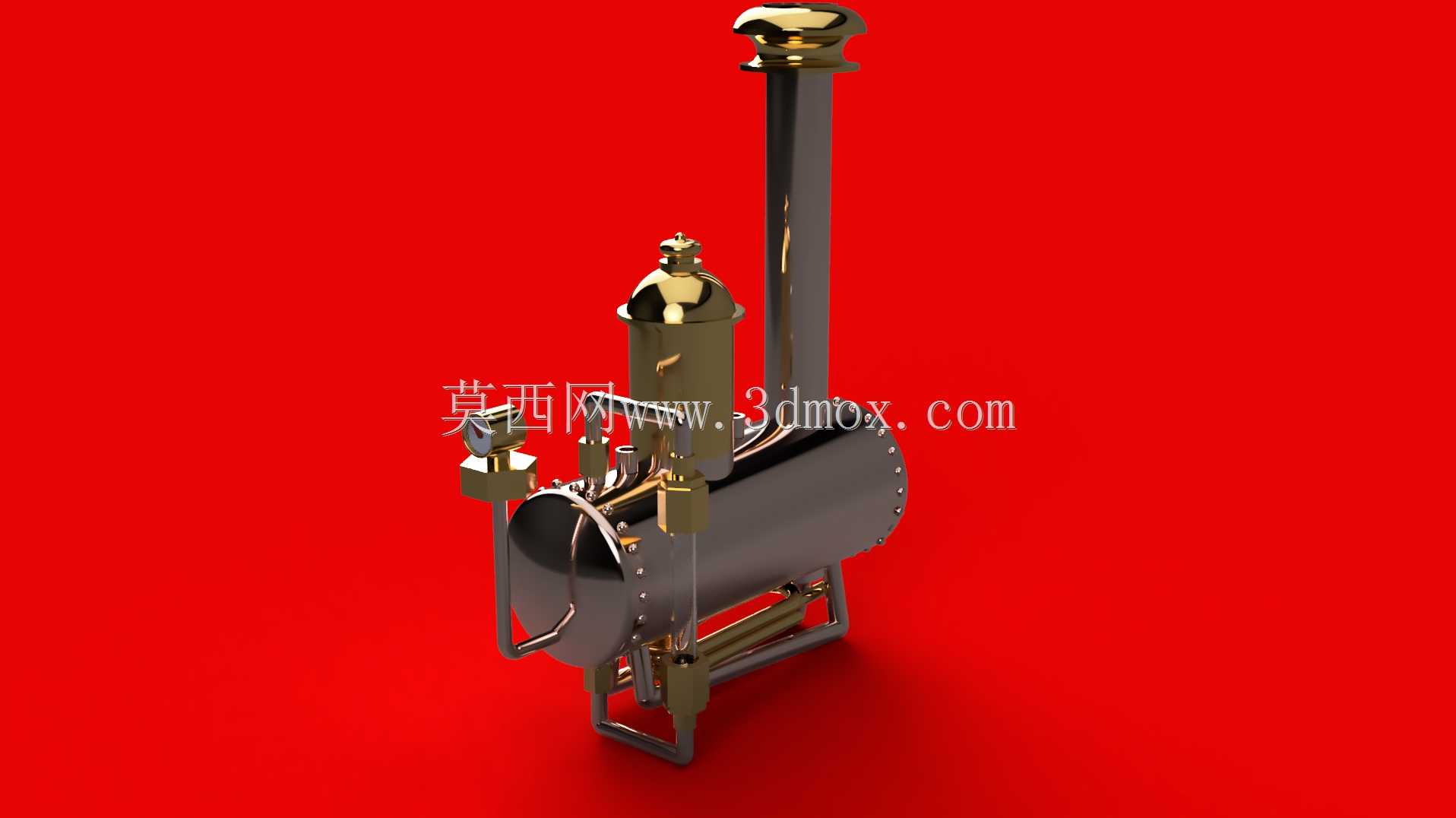

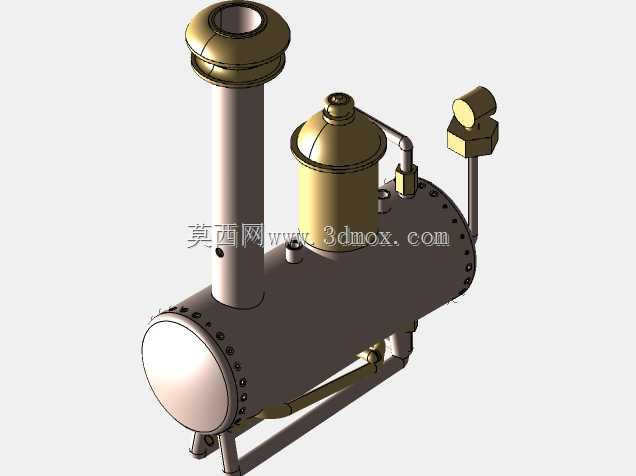

　　该装置以卧式承压储罐为核心，围绕小型蒸汽发生与输出需求展开结构布置，适用于教学演示、复古动力装置展示、小型实验台架以及蒸汽动力系统原理验证等场景。储罐主体采用圆筒形壳体配合两端封板的形式，这种结构在受压状态下应力分布较均匀，能够减少局部应力集中，同时便于内部水位空间、蒸汽聚集空间和加热区域的划分。壳体外侧布置有紧固铆钉与连接节点，外观上保留了早期固定式蒸汽设备的金属铆接特征，在三维结构中也可用于表达封板、筒体、支座及附件之间的装配关系。

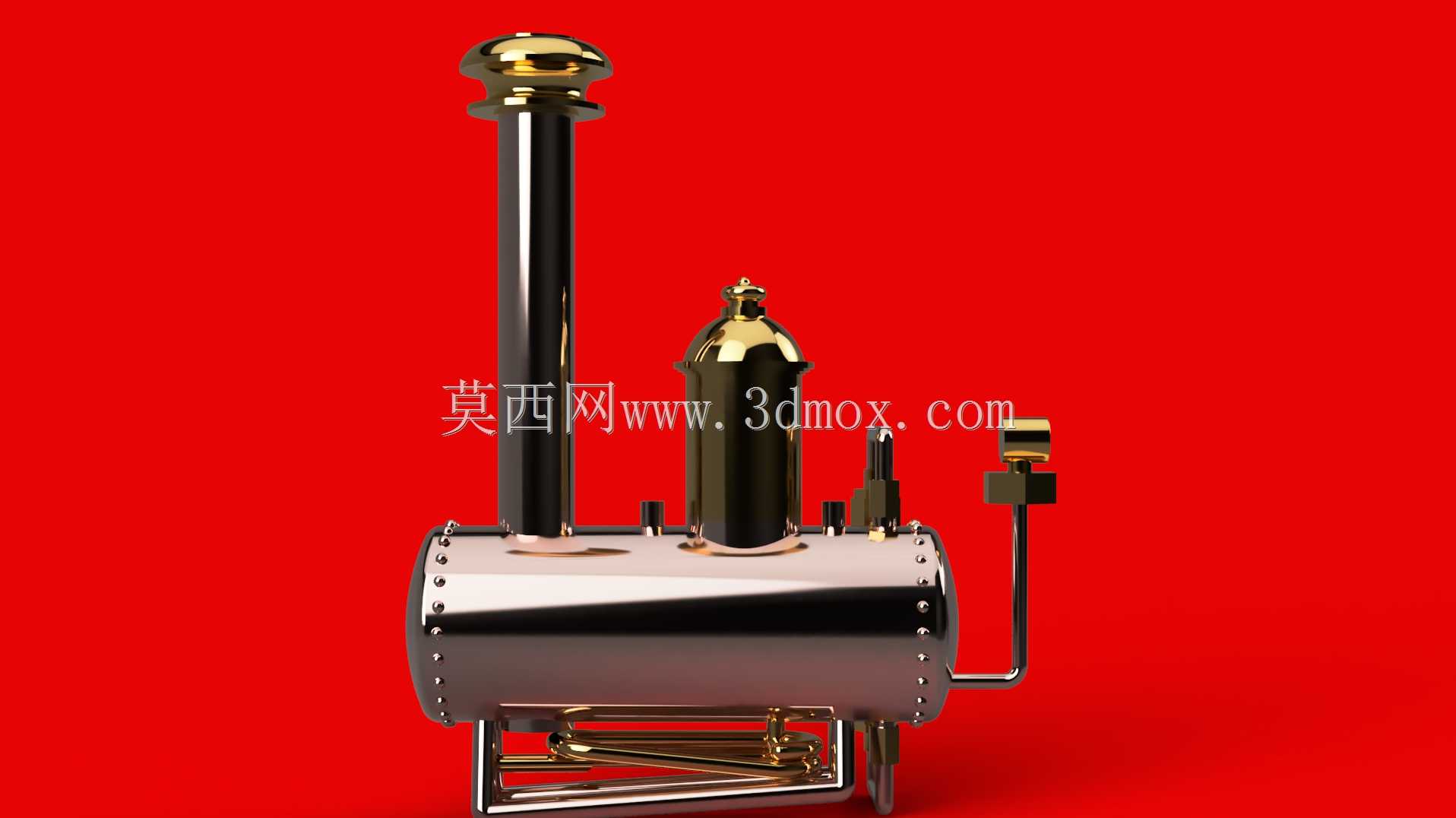

　　罐体上方设置烟囱、阀件、汽包类附件和管路接口，各部件按照蒸汽流向、操作空间和检修可达性进行排布。高耸烟囱位于罐体一侧，用于形成排烟通道并维持设备视觉上的重心平衡；中部小型立式容器可承担汽水分离、稳压或附属储汽功能，顶部盖体与紧固件体现出可拆卸维护思路。侧面弯管、接头和操作手柄组成蒸汽输出或控制通路，管路走向尽量贴近罐体与支架，减少悬臂长度，同时保留足够的扳手操作空间。

　　底部支架承担整机承重与定位作用，支腿、横梁和拉杆形成稳定框架，使圆筒罐体与安装平面之间保留间隙，便于布置底部管路、观察连接件，也避免壳体直接接触台面造成热影响。机架的宽度需要大于罐体直径，支腿落点应落在设备投影轮廓附近，以降低倾覆风险；若用于实际台架，还需在支脚处预留地脚固定孔或减振垫位置。

　　从外形边界看，设备最大宽度由卧式罐体直径和侧部管路决定，最大高度由烟囱顶端决定，最大深度则受支架、底部管线和侧面手轮位置影响。建模时应重点控制罐体轴线、烟囱轴线、支架支撑面和管路接口之间的相对位置，保证装配后不存在干涉。封板周边连接件按圆周均布处理，既能体现承压容器的密封逻辑，也方便工程图中生成孔位标注。

　　该结构的设计重点不在复杂运动机构，而在承压壳体、附属容器、管路、阀件和机架之间的空间协调。罐体需要兼顾储水、储汽和加热承载，上部附件要满足蒸汽引出、水位控制和安全操作，下部机架则负责承载、隔热和安装固定。整体金属质感强烈，零件之间层次分明，适合作为蒸汽动力设备结构认知、钣金与管路布置训练、复古机械场景搭建以及小型锅炉原理展示的三维参考。
