固定式蒸汽装置黄铜燃油储箱结构

　　该燃油箱主要面向小型固定式蒸汽发生装置的供油环节，承担燃料储存、液位稳定、供油缓冲以及管路连接等功能，常见于教学演示设备、复古动力装置、小型实验台架和机械结构展示系统中。箱体采用卧式圆筒形态，这种布置方式能够在有限高度空间内获得较大储油容积，同时圆筒壁面承压均匀，焊接或成型后应力分布较规则，适合储存液态燃料并维持稳定的供油液面。

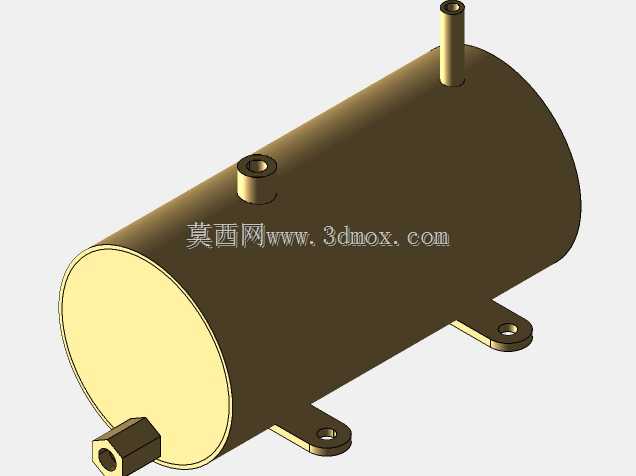

　　从结构组成看，主体由圆柱形筒身、两端封板、底部安装支座、侧向出油接口以及顶部通气或注油接口构成。底部两处支脚向外展开，支脚板面预留安装孔，可通过螺栓将箱体固定在机架或底座上。支脚与筒身之间形成承力过渡区，建模时需要保证支脚间距、孔位高度和筒身轴线的相对关系，避免装配后箱体与燃烧器、管路、机架横梁发生干涉。侧向伸出的管状接口用于燃油输出，接口轴线与筒身下部区域相连，有利于在低液位时仍保持供油连续性；顶部两处竖直接管可分别承担注油、排气或液位附件安装功能，具体口径和高度需结合整机油路布置确定。

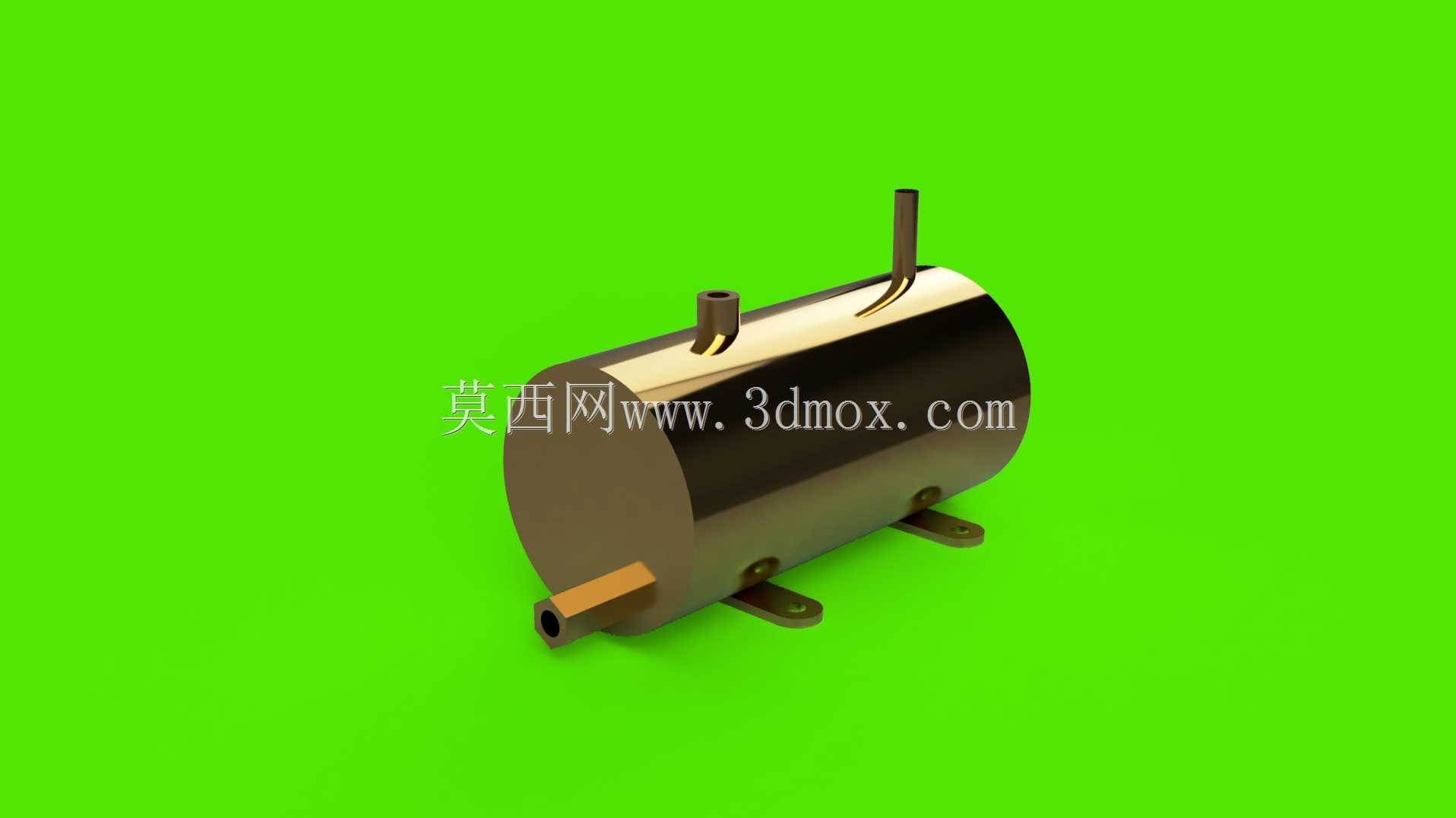

　　设计思路上，卧式圆筒不仅考虑容积效率，也兼顾加工与装配便利性。筒身回转面可通过拉伸、旋转或抽壳方式建立，端部封板与筒壁保持连续过渡，减少尖角造成的应力集中。黄铜材质外观具有较好的耐腐蚀性能和切削加工性，管路接头、封板和支架在小型蒸汽装置中也便于钎焊或螺纹连接。模型中金属表面与接口细节完整呈现，能够用于结构评审、装配干涉检查、管路走向确认以及展示渲染。

　　在安装边界方面，需要重点控制箱体总长、筒身直径、支脚孔距、底部离地高度以及各接口伸出长度。箱体下方应保留放油、拆装和管路连接空间；顶部接管上方需避免被机架覆盖，以便注油和维护；侧向出油口与燃烧器或控制阀之间应尽量缩短管路，减少弯头和存气段。支脚安装面要与设备基准面平行，孔位公差需配合机架横梁长槽或螺栓孔使用。若用于实际设备，还应在筒身内部考虑防晃结构或液位安全余量，外部管路则需与高温部件保持隔热距离，确保燃油储存与输送过程稳定可靠。
