12千瓦两级同轴式斜齿轮减速传动箱

　　这套传动装置面向需要把原动机高转速降低、同时放大输出扭矩的连续运转场合，典型见于输送线驱动、搅拌设备主轴、冶金辅机以及轻工包装线的动力端。整机采用两级斜齿轮减速布局，输入级与输出级沿箱体内腔分层排布，高速轴、中间轴与低速轴的中心距在建模时按啮合关系逐一约束，齿宽、齿顶圆与箱体内壁之间预留了润滑与窜动间隙，避免运转中齿面蹭壁或润滑油搅动阻力过大。

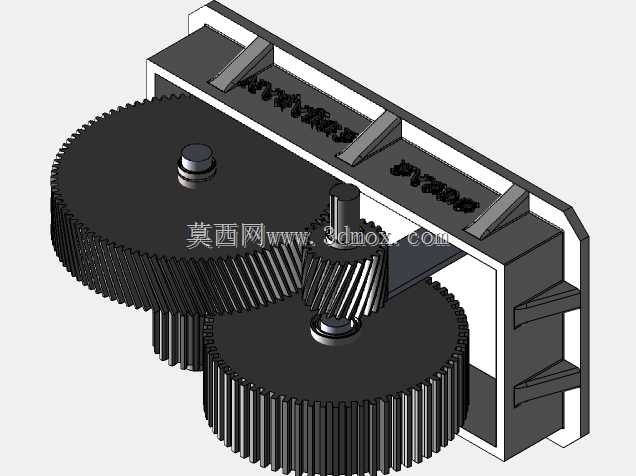

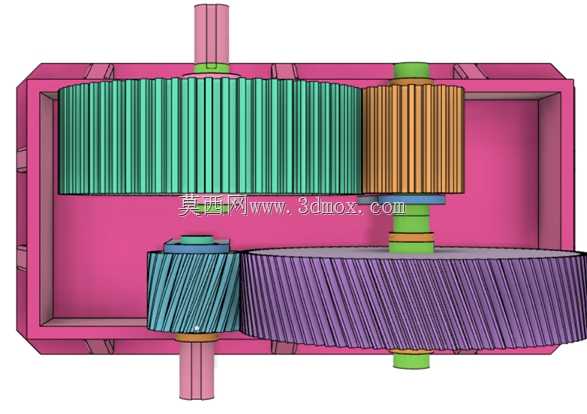

　　从实际用途看，减速箱承担的是动力匹配任务：电机端转速高而扭矩小，执行机构往往要求低转速大扭矩，两级传动通过大小齿轮配对逐级降速，总传动比标注为12，意味着输出轴转速约为输入轴的十二分之一，扭矩则相应提升。斜齿轮相比直齿轮啮合重合度更高，传动平稳、冲击噪声小，适合中高速且载荷有波动的工况；图中各级齿轮采用不同色面区分，轮齿螺旋方向在配对时相反布置，以抵消部分轴向力。

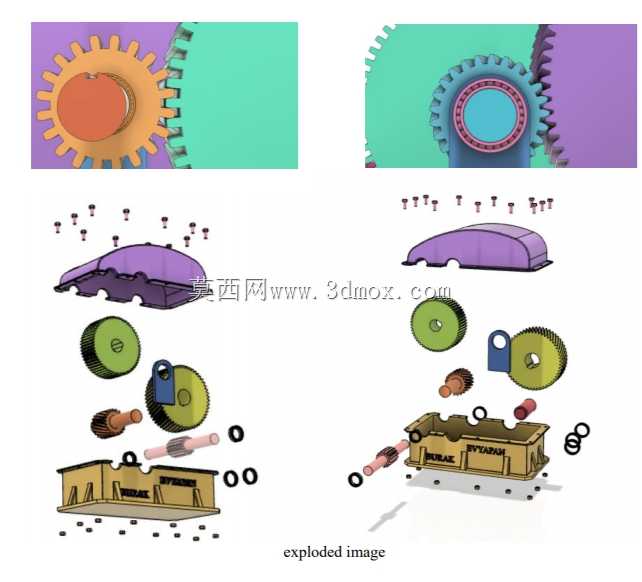

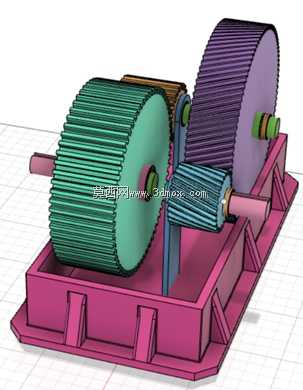

　　设计思路上，箱体采用剖分式围合结构，粉色部分构成容纳润滑油与支承轴系的封闭腔，侧壁开孔对应各轴的轴承座位置，轴承沿轴向多点支承，轴肩与端盖配合限制轴系窜动。齿轮与轴之间通过键或一体成型传递扭矩，轴端伸出箱体处需考虑密封，防止润滑油外泄与粉尘侵入。建模时轴系按同轴度与平行度约束装配，齿轮啮合侧隙、轴承安装位与箱体壁厚均需留出加工与装配余量。

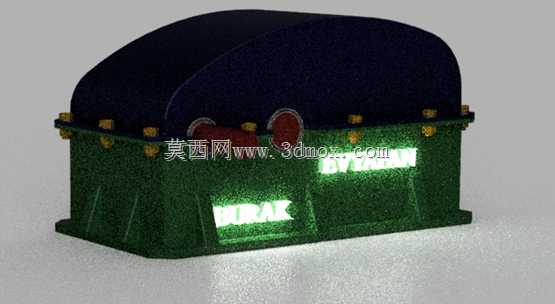

　　外形与安装边界方面，箱体轮廓近似矩形，三根轴的伸出端分布于箱体两侧及顶部方向，输入端与输出端的轴径、伸出长度决定了与电机、工作机的对接方式；底座或法兰安装面需保证平面度，地脚位置避开内部齿轮回转空间。选型时应核对输入功率12千瓦对应的轴强度、齿轮接触与弯曲疲劳裕度，以及润滑方式——中低速重载通常采用油浴润滑，箱内油面高度以浸过低速级大齿轮齿圈为宜，高速级则靠飞溅润滑。整体结构紧凑、传动链清晰，可作为减速装置结构设计、轴系布置与箱体建模的参照。
