多级平行轴减速齿轮传动组件

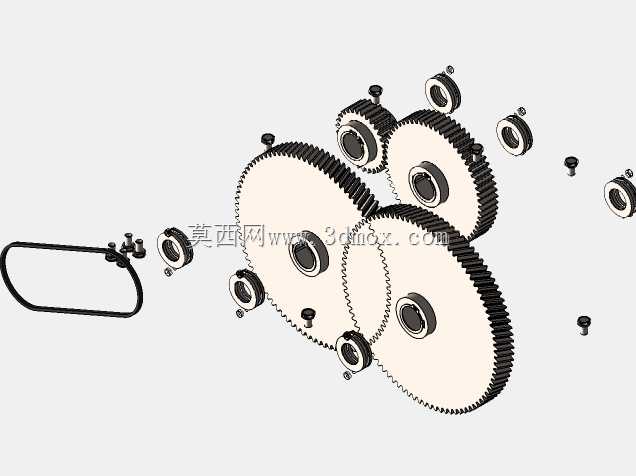

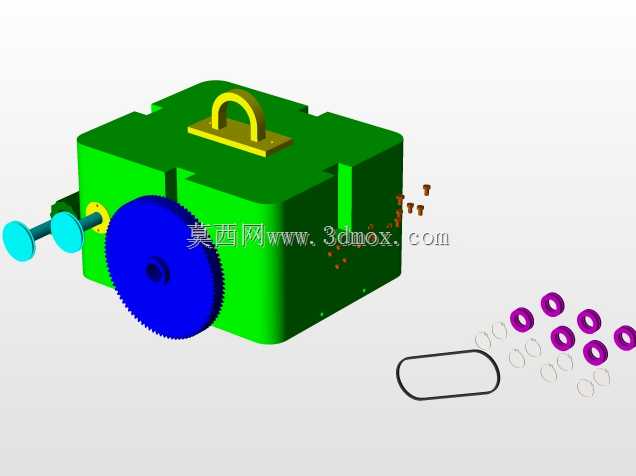

　　这套多级平行轴减速齿轮传动组件，是面向小功率动力输入端的大速比减速场景搭建的完整传动结构，整套组件采用爆炸视图呈现所有装配零件，从动力接入端的带传动结构开始，依次排布四级啮合圆柱齿轮，配套对应轴承、定位轴套、紧固螺钉与安装固定框架，完整还原了减速机构从动力输入到低速大扭矩输出的全部传动链路。在常规轻工输送、小型工装驱动、手持动力工具、桌面级自动化工位的动力匹配场景中，经常会遇到原动机输出转速高、输出扭矩不足的问题，普通单级齿轮减速很难在有限安装空间内实现足够大的减速比，单级大齿轮不仅会占用过多径向空间，还会因为齿轮直径过大导致转动惯量飙升，启停阶段的冲击载荷会直接打齿或者造成轴系变形。这套结构采用多级平行轴排布的设计思路，

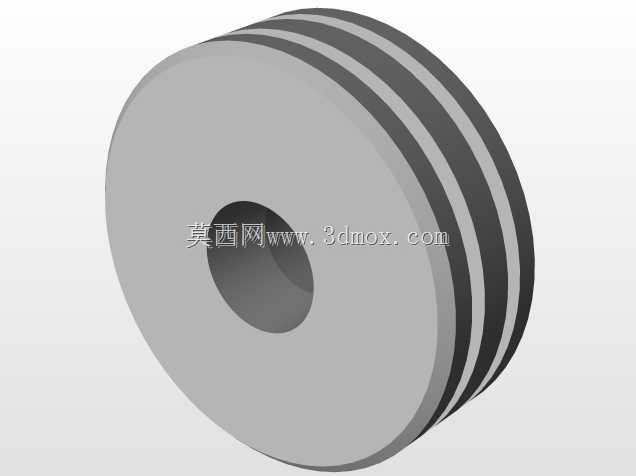

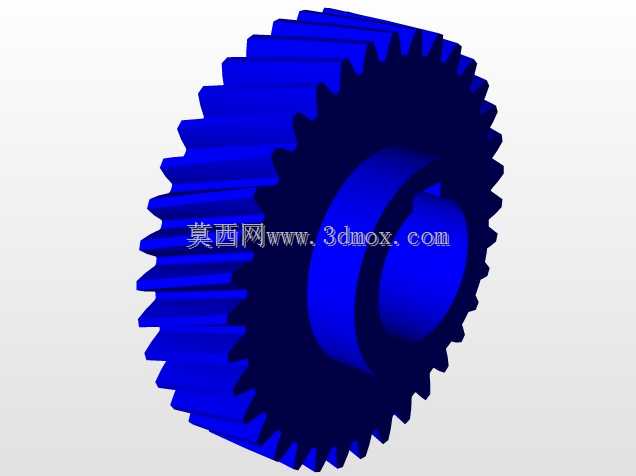

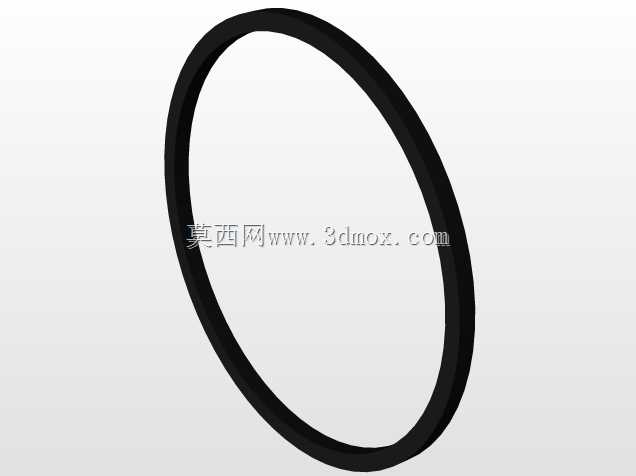

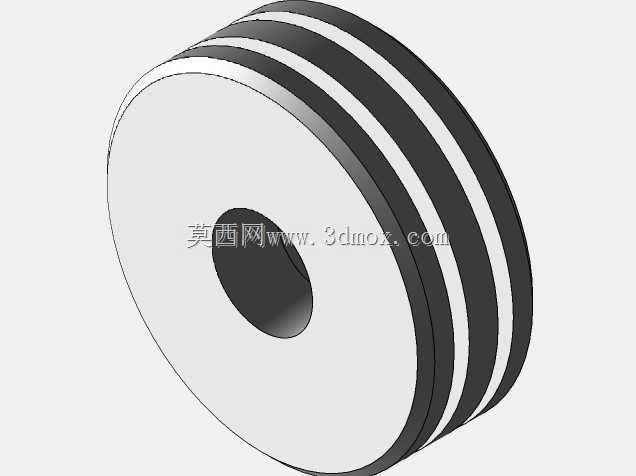

　　把总减速比拆分到每一级啮合齿轮对上，每一级小齿轮带动大齿轮完成一次转速降低、扭矩放大，逐级累加之后既可以在紧凑的轮廓范围内拿到足够大的总速比，还能把每一级齿轮的受力载荷控制在合理区间，避免单对齿轮齿面接触应力超标。从结构布局来看，输入端先采用环形同步带轮结构承接外部动力，带传动本身自带过载打滑的缓冲特性，启动瞬间的冲击不会直接刚性传递到齿轮啮合面，能大幅降低断齿风险；带轮输出轴通过两端的滚动轴承支撑在安装架上，轴端用轴套和紧定螺钉完成轴向定位，防止运转过程中轴系窜动。后续每一根传动轴都平行排布，轴上的小齿轮和相邻轴的大齿轮外啮合，所有齿轮都采用直齿圆柱齿轮形制，直齿加工难度低、装配时没有轴向分力，对支撑轴承的轴向承载要求极低，

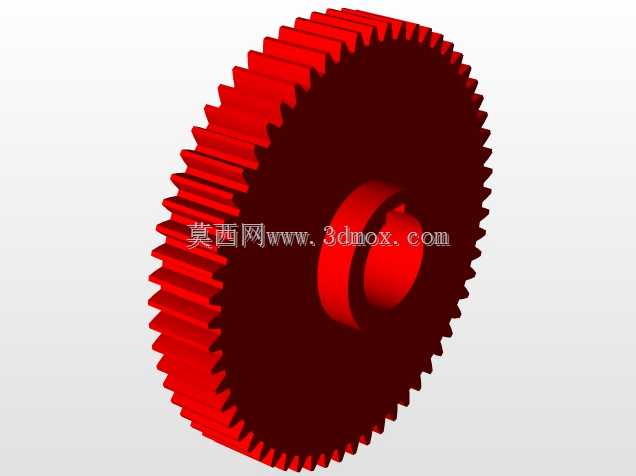

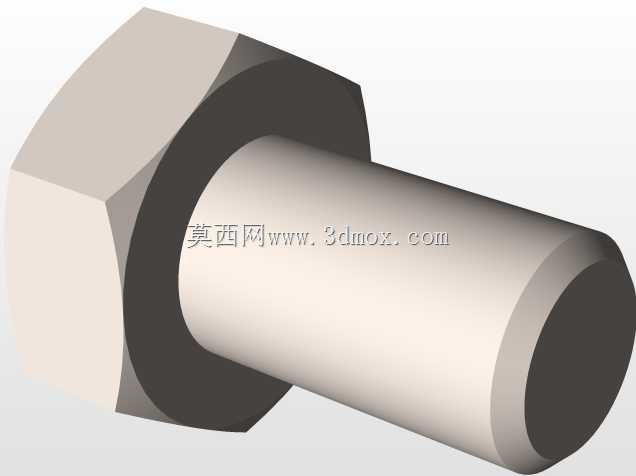

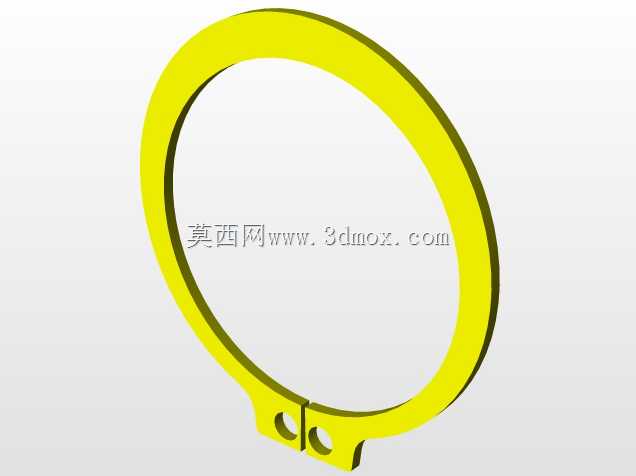

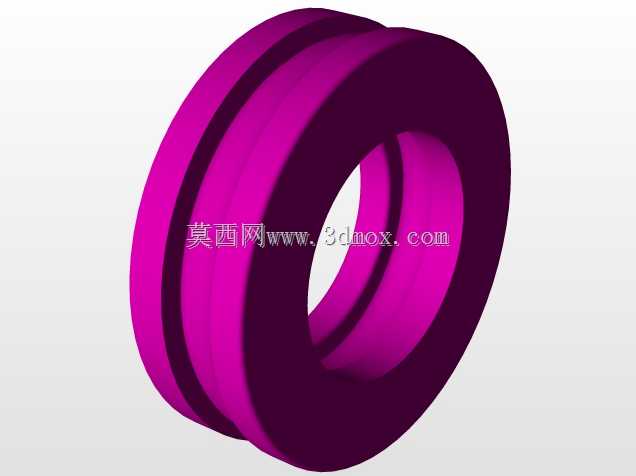

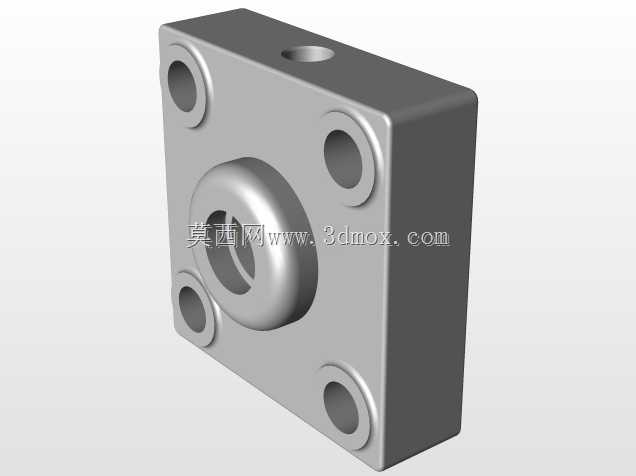

　　日常维护更换零件的成本也远低于斜齿或者蜗轮蜗杆结构。齿轮的轮毂部分做了加厚凸台设计，和轴的配合段预留了足够的接触长度，键连接传递扭矩的时候不会出现轮毂压溃的问题；每根轴的两端都配置了标准深沟球轴承，轴承外圈嵌入安装架的定位孔内，轴承内侧用轴肩定位，外侧用端盖或者卡簧限位，整个轴系的轴向窜动量可以控制在零点几毫米以内，保证齿轮啮合的时候齿宽方向全齿面接触，不会出现偏载导致的局部齿面过早磨损。设计阶段排布齿轮中心距的时候，每一级啮合的侧隙都预留了合理的公差范围，既不会因为侧隙过大导致正反转回程冲击明显，也不会因为侧隙过小出现热胀卡滞，齿轮运转时的润滑脂可以在齿面之间形成稳定油膜。整套组件的外轮廓在径向方向，

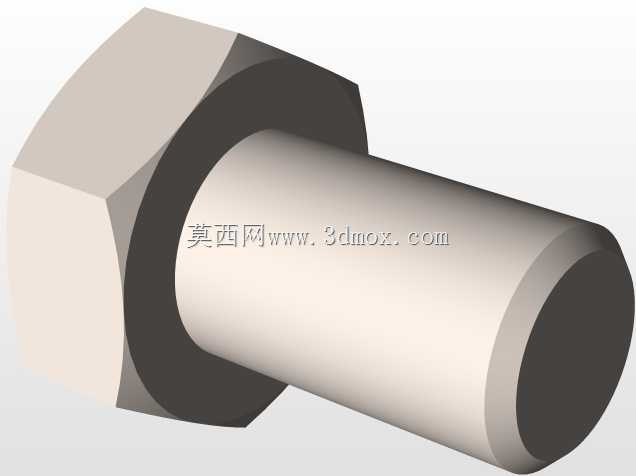

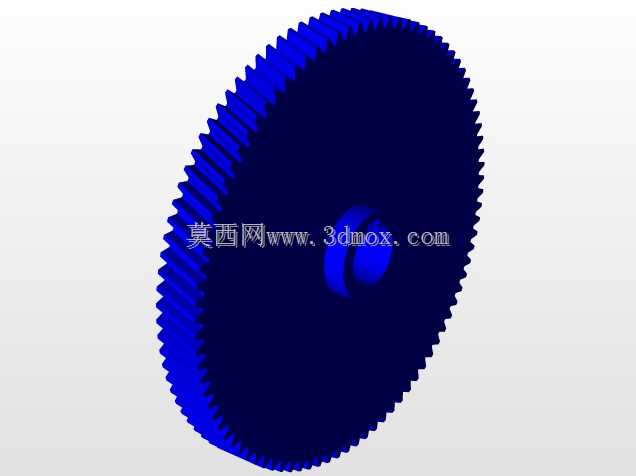

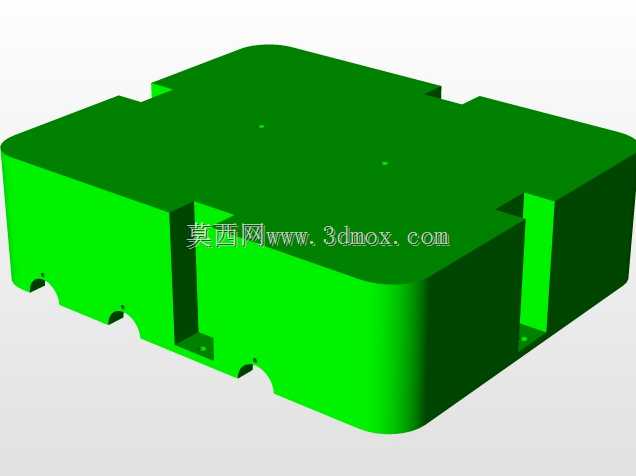

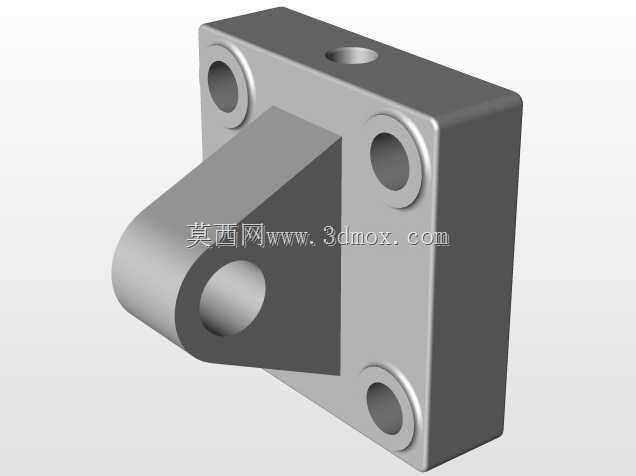

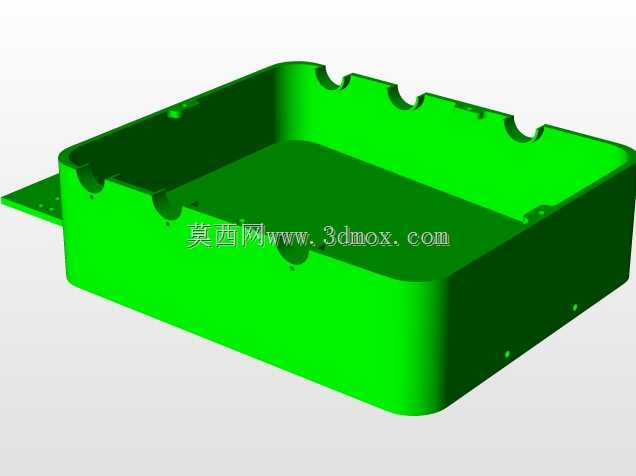

　　最大直径的末级输出齿轮作为尺寸边界，轴向方向所有平行轴的支撑座都落在同一个矩形安装框架内，安装框架的边框预留了固定通孔，可以直接锁附在设备的安装基板上，不需要额外做复杂的适配工装。输入端的带轮悬伸在框架外侧，方便用户对接电机输出轴的带轮，调整同步带张紧度的时候只需要微调电机安装位即可，不需要拆解减速齿轮腔。所有零散的紧固螺钉、定位销都在爆炸视图里明确标注了装配位置，装配时可以按照从输入轴到输出轴的顺序依次把齿轮、轴承、轴套装入对应轴位，再合起两侧安装架拧紧紧固件，全程不需要复杂的专用工装。实际选型使用时，可以根据最终需要的输出转速反推每一级的速比分配，高速级的齿轮齿数差可以适当取小，低速级因为传递扭矩更大，齿轮的齿厚和轮毂直径都做了加强，完全可以承接前级放大之后的扭矩，不会出现低速级齿轮强度不足的问题。这套结构没有复杂的箱体包覆，整体重量轻、传动效率高，非常适合对安装空间重量敏感、需要直观观察齿轮运转状态的教学演示、小型非标设备动力改造场景，齿轮啮合的传动路线清晰，每个零件的装配关系没有冗余设计，后续如果需要调整速比，只需要替换对应层级的齿轮配对，轴和安装架的定位尺寸都可以保持通用，大幅降低衍生改型的设计工作量。
