重载平板式万向脚轮支撑行走结构

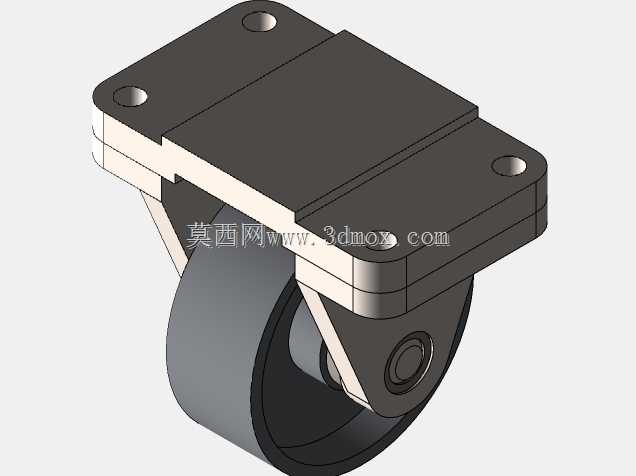

　　该脚轮结构面向工业台车、小型移动设备、工装转运架及低矮承载平台的行走支撑场景，整体采用平板安装形式，顶部承载板预留四个沉头安装孔，可直接通过螺栓与设备底架连接，安装面贴合平整，受力传递路径短，适合在空间高度受限的设备底部布置。轮架部分通过双侧侧板夹持滚轮，轮轴居中贯穿，侧板与上方回转座形成铰接回转结构，使滚轮在行进过程中可随外力方向自动偏转，实现万向转向，满足设备在车间通道、仓储区域内灵活变向移动的使用需求。滚轮采用宽幅圆柱面设计，接触面积较大，能够分散承载压力，降低对地面的局部压强，在环氧地坪、硬质水泥地面及钢板铺装路面上滚动时，可减少压痕与运行阻力。顶部承载板做分层加厚处理，板件边缘设置圆角过渡，避免应力集中，

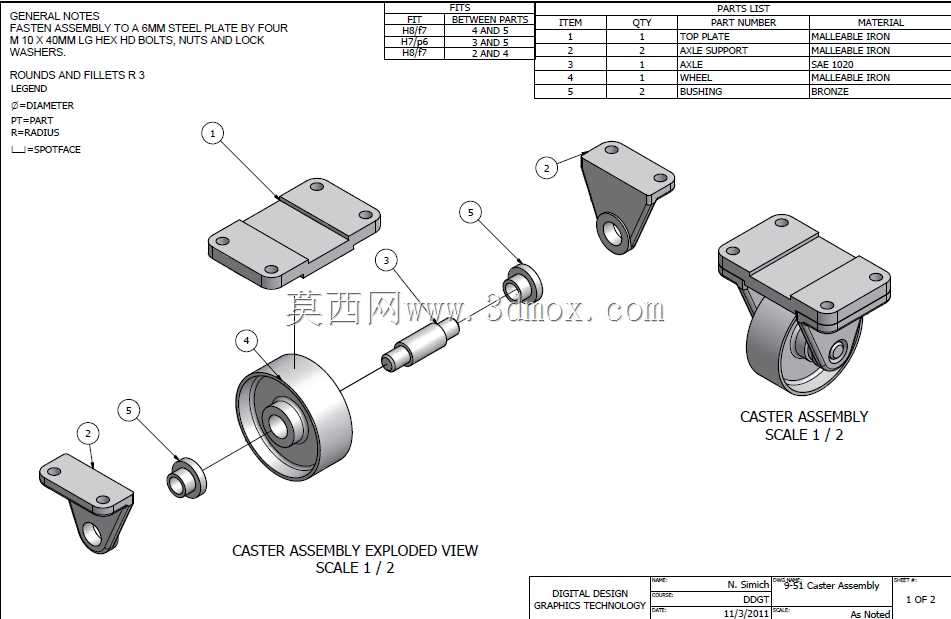

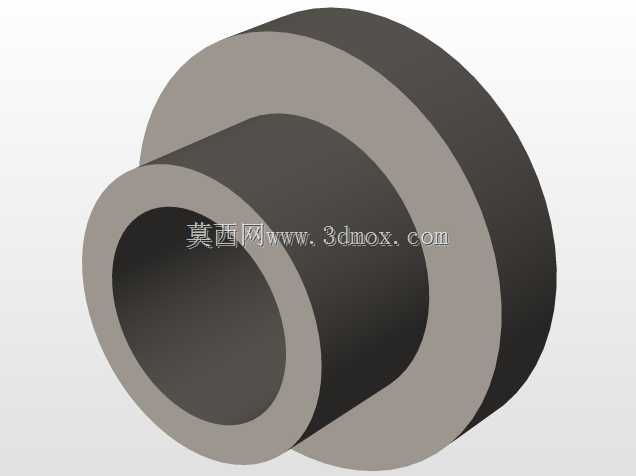

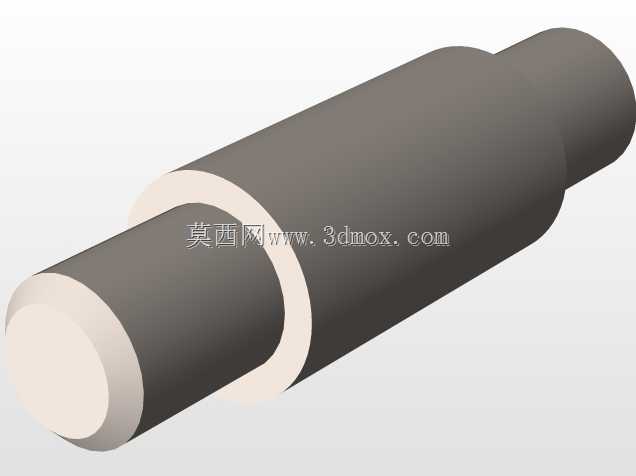

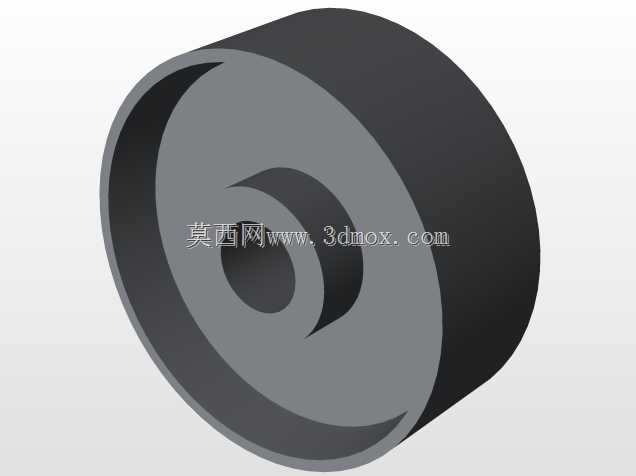

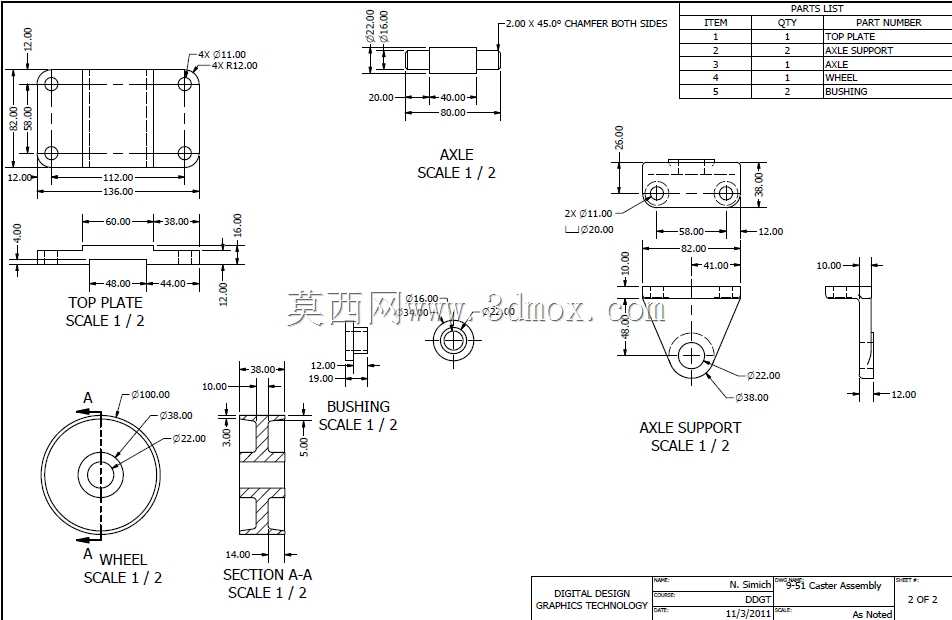

　　四个安装孔采用沉孔结构，螺栓装入后头部不高出安装平面，保证设备底板与脚轮安装面完全贴合，消除装配间隙带来的晃动。轮架侧板围绕轮轴形成对称支撑，侧向刚度充足，在设备启停、斜向推行或经过地面接缝时，可抵抗侧向弯矩，避免支架开口变形。回转衔接部位保留足够的配合间隙，转向时支架绕竖直轴线灵活转动，不会与上方固定板发生运动干涉。建模过程中先依据安装边界确定顶板轮廓与孔位间距，再向下推导回转座高度、侧板跨距及滚轮直径，使整体压缩高度控制在低矮设备的底部空间内；滚轮宽度与支架内腔宽度匹配，两侧保留少量间隙，防止轮体与侧板摩擦卡滞。轮轴端部设置同轴凸台结构，便于表达轴向限位关系，装配时可通过销轴、螺栓或卡套完成固定。该结构兼顾承载、转向与安装便利性，可作为移动类机械底部支撑件的设计参考，也可用于校核脚轮在不同载荷下的安装孔位、转弯半径和离地间隙。
