十五毫米规格直线导轨滑块结构

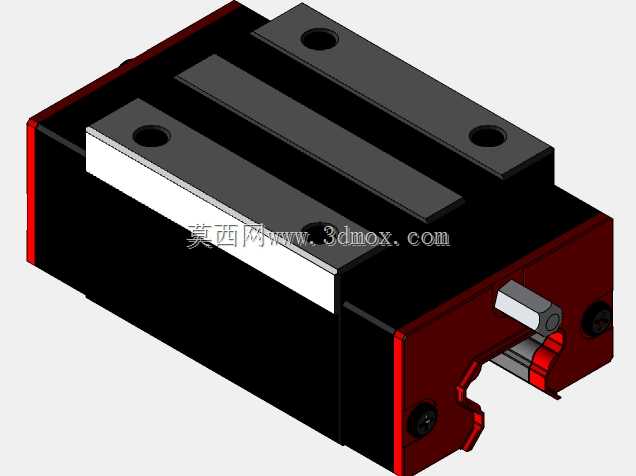

　　在自动化输送线、小型精密工作台、桌面式加工辅机以及通讯设备装夹治具的布局中，15mm规格直线导轨滑块承担着把执行端约束在单一轴向轨迹上的作用。这类部件看似只是轨道与滑块的组合，实际在设备里决定了移动平台的重复定位稳定性、侧向承载余量以及长期运行后的间隙保持能力。滑块本体采用方正块状外形，顶面设置四处安装沉孔，孔位沿长度方向对称分布，用于把负载板、滑台或执行机构直接锁紧在滑块上；端部红色结构对应端盖与循环回流区域，内部容纳滚珠循环通道，钢球在滚道与导轨之间形成滚动接触，把滑动摩擦转换为滚动摩擦，从而降低驱动阻力。

　　从安装边界看，滑块宽度与15mm导轨截面相匹配，整体高度较低，适合空间紧凑的轻型轴向导向场合。顶面螺纹孔的间距需要与移动件安装孔位对应，底部开口包覆导轨，侧向和垂向预压通过滚道与滚珠配合实现。建模时不能只画出外部方块，必须把端盖、保持架、滚珠循环路径、注油位置、导轨配合面和端部密封关系表达清楚，否则在装配体中容易出现干涉判断失真。滑块端部的回流器外形带有圆弧过渡，其作用是让滚珠在脱离承载区后平顺返回，减少循环过程中的卡滞和噪声；侧面红色端盖通过小螺钉与主体连接，拆卸后可观察内部滚道和保持件。

　　实际选型时，先要明确负载方向。直线导轨滑块不仅承受向下的垂向载荷，还要承受横向力矩、俯仰力矩和偏摆力矩。单根导轨单滑块布置结构简单，但抗扭转能力有限；两根导轨平行布置并各配一个或多个滑块，可显著提升平台稳定性，常见于检测工位、点胶机构、移栽滑台和小型推拉装置。15mm规格属于偏小尺寸，适合轻载、短行程、高频次往复运动场景，若设备负载偏心较大，应增加滑块数量或放大导轨规格，而不是单纯依靠螺钉强度弥补导向刚度不足。

　　导轨与滑块的配合面在三维结构中需要保留清晰的装配关系。导轨通常为长条形淬硬钢件，截面带有哥特式或圆弧滚道，滑块内部滚道与之对应；滚珠在四个方向承载区接触，使滑块在上下左右均具有约束。端部密封件用于阻挡粉尘、切屑和液体进入滚道，端盖上的润滑接口则用于补充润滑脂。对于木工、轻切削、包装或电子装配场景，密封和润滑结构不能省略，因为污染会直接造成滚动体磨损、预压丧失和运行阻力增大。

　　设计思路上，该类滑块强调模块化与互换性。外形轮廓尽量规则，便于在紧凑机架中贴近安装面；顶面孔位标准化，便于与铝型材板、钢制安装板或治具底板连接；端部回流组件独立成型，便于装配和维护。三维建模时应注意滑块在导轨上的行程包络，不能只校核静止状态下的孔位对齐，还要检查拖链、传感器挡片、限位块、润滑管路和端盖螺钉在全行程内是否与周边零件碰撞。滑块两端突出的端盖会占用一部分轴向空间，限位撞块的位置应结合滑块总长度而非金属主体长度设定。

　　在工程应用中，导轨副常与丝杠、同步带或气缸配合使用。气缸提供推拉力时，导轨负责承受侧向力和力矩；丝杠驱动时，导轨保证螺母轴线与运动方向平行；同步带输送时，滑块平台则承担工件定位与导向。若导轨安装基面平面度不足，滑块会被迫产生附加变形，表现为移动卡顿、预压不均和寿命下降。因此结构设计中应给出安装基面加工要求、导轨侧靠面以及压紧方式，必要时增加定位销或侧顶螺钉，保证两根导轨平行度。

　　该模型的价值在于把滑块外部安装结构、端部回流组件、导轨包覆关系和运动约束方式集中呈现出来。结构工程师可据此检查滑台叠层高度，装配人员可理解端面密封与润滑位置，选型人员可判断15mm规格在轻载导向系统中的边界。对于短行程精密治具，滑块长度、端盖外形和顶面孔位会直接影响周边支架布局；对于多滑块并联平台，各滑块与导轨的配合方向还需保持一致，以避免装配后产生过约束。通过完整三维结构表达，可以在加工前发现安装空间、行程极限和承载布局中的问题，减少实物装配阶段的返工。
