环卫吸排车水箱联动锁止铰链机构

　　这套联动锁止铰链机构主要面向环卫吸排车、真空罐车、餐厨垃圾收集车以及小型工业储液箱的侧开式箱门使用场景，核心作用是把水箱检修盖、储液舱侧门或者过滤舱盖板在闭合状态下牢牢压合在箱体密封面上，同时在需要开盖清理、检修滤芯、排放沉积污物时，能够通过一套连贯的杠杆动作完成解锁和门板翻转，减少操作人员反复拆装螺栓、搭扣的工作量。现场作业中，储液箱门既要承受罐体内轻微正负压交替带来的密封面分离力，又要耐受冲洗污水、路面泥沙、弱腐蚀性废液的长期侵蚀，普通单点搭扣往往出现锁点受力不均、密封胶条局部压不实、行驶振动后松脱的问题，这套多连杆联动结构正是针对这类痛点展开设计。

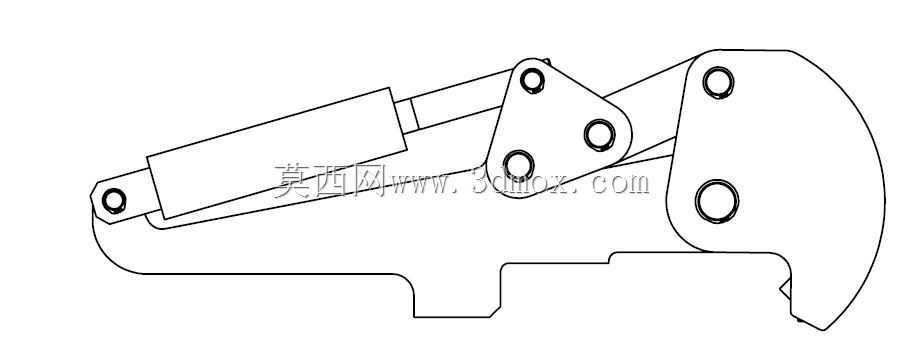

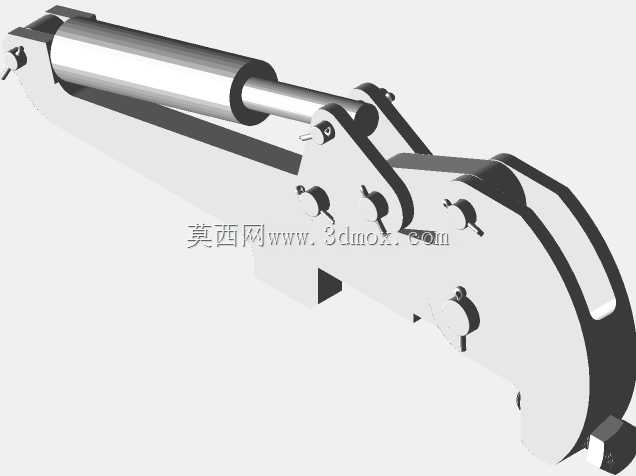

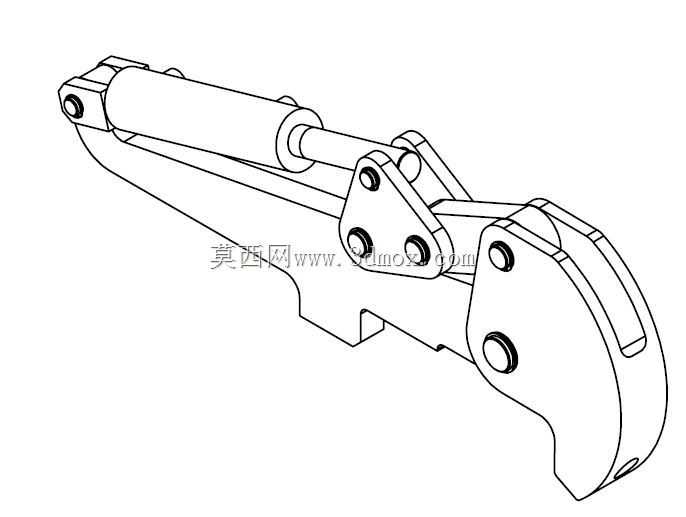

　　从结构组成看，机构沿箱门侧边布置长条形主承力臂，臂体一端通过销轴与固定在箱体框架上的基座铰接，另一端衔接一组三角形联动摆板，摆板上加工出三个同轴度要求较高的销孔，分别连接主臂、过渡连杆和锁钩端件。锁钩端件外形贴合箱体门框轮廓，闭合到位时钩头扣入门框预留的挡销槽内，随着手柄臂继续下压，三角形摆板绕中间销孔转动，把操作人员施加在手柄上的手动力放大成沿密封面法线方向的压紧力，多点销孔同步带动门板整体向箱体法兰面靠拢，避免单点击紧导致胶条压缩量不均。整个锁紧行程分为两段：前段是空程快速靠拢，连杆带动门板绕铰链轴翻转至接近闭合位置；后段是增力锁止段，摆板越过连杆共线临界点后进入机械自锁区间，此时即便手柄受到车辆颠簸产生的反向振动，连杆也不会自行回退，锁止状态不需要额外加装保险销即可保持稳定。

　　设计思路上优先保证了运动干涉边界清晰。三维建模过程中需要逐帧核验连杆在全开、半开、全锁三个典型工位的相对位置：全开状态门板翻转至接近九十度，主臂与箱体侧壁之间预留出操作人员伸手进入水箱内部清理的通道，三角形摆板外缘不能刮蹭门框加强筋；半开状态连杆处于过渡转角，各销孔中心距公差要控制在合理范围，防止装配后出现机构卡死或者旷量过大；全锁状态手柄臂贴合门板外侧轮廓，突出高度控制在不超出箱体外部护板的范围内，避免车辆窄道通行时手柄被树枝、路沿剐蹭误开。销轴配合面统一采用衬套减磨结构，长期在泥水工况下运转时，磨损集中在可更换衬套上，主臂和摆板本体不需要整体报废，现场维护只需打出销钉更换衬套即可恢复配合精度。

　　安装边界方面，整套机构沿箱门竖直侧边呈长条状分布，基座安装孔位对应箱体门框外侧的加强梁位置，不能直接固定在薄水箱蒙皮上，否则锁紧反力会把蒙皮拉变形。锁钩对应的挡销需要焊接在箱体固定式法兰框上，挡销轴线与铰链销轴保持平行，装配时先点焊定位，反复试开合三到五次确认锁钩扣入深度居中、无偏磨后再满焊固定。门板密封胶条的压缩量设计在胶条截面高度的三分之一左右，联动机构提供的压紧力沿门板侧边均匀传递，胶条全程受压一致，罐体内施加低压冲水或者真空抽吸时，门缝位置不会出现渗水、漏气痕迹。外形上主臂采用折弯钢板拼焊形式，在保证抗弯截面模量的前提下削去非受力区域多余材料，三角形摆板选用激光切割板材加工，轮廓无尖锐外凸，操作人员冬季戴厚手套操作手柄时也不会被夹手。机构外露端面全部做圆角过渡，锁钩内侧留出排水缺口，冲洗后的积水不会在钩槽内积存结冰，北方冬季作业后也不会出现锁钩冻住无法开启的情况。这套结构同样可以平移到工业设备检修门、散装物料罐口盖、移动式污水处理舱门等需要频繁开合且要求可靠压紧密封的场合，建模时把各销轴中心距、摆板孔位夹角、手柄力臂长度参数化，后续适配不同厚度门板、不同密封压缩量需求时，只需调整对应参数即可衍生出系列规格，不需要重新搭建整套连杆骨架。
