两千立方每小时工业旋流分离设备

　　该套三维结构对应的是大处理量工况下使用的旋流分离主体设备，公称处理能力按2000m³/h级配置，常见于矿山选厂磨矿分级回路、砂石骨料线细砂回收、煤化工浆液浓缩以及湿法冶金中的颗粒分级环节。设备依靠切向进料形成的强制旋流场完成粒度与密度分选，不含运动部件，现场布置时主要依托管路法兰和底部排料口定位，适合连续重载运行。

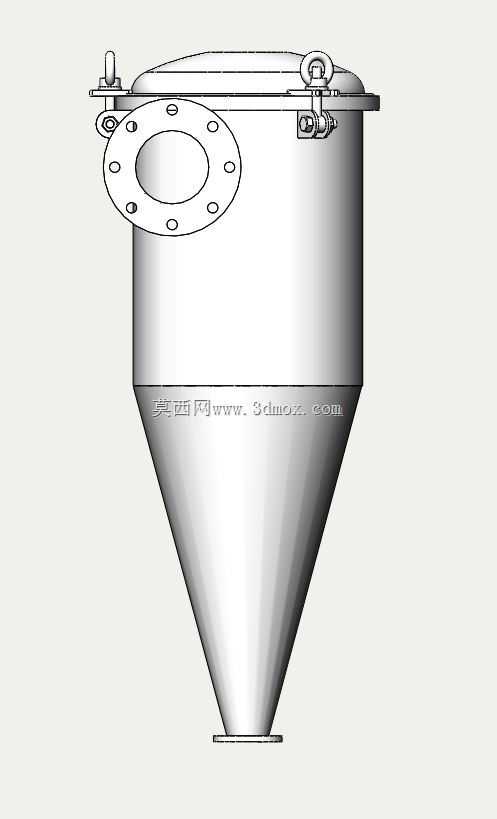

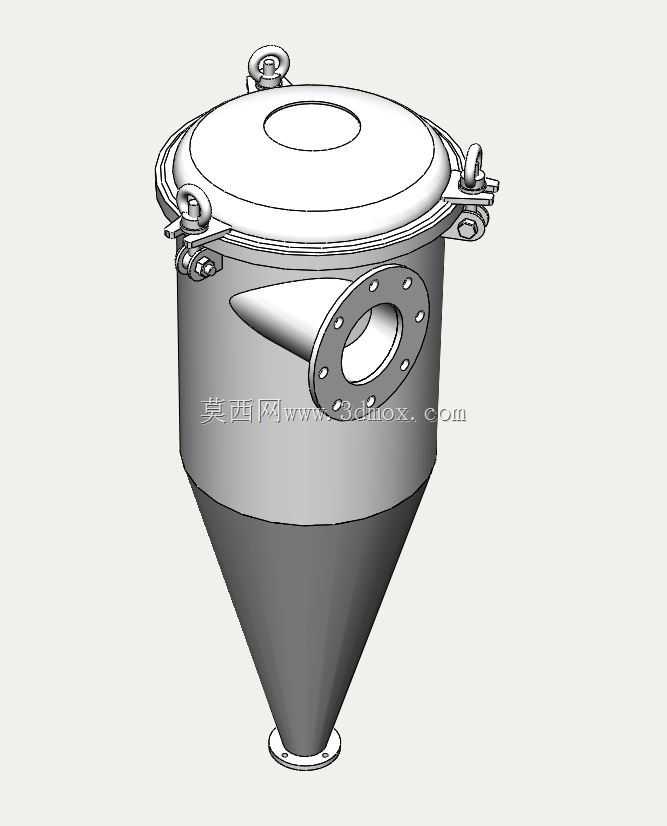

　　从结构组成看，上部为承压圆筒段，顶部采用快开压盖结构，压盖周边布置吊环与铰接锁紧件，便于检修时开启顶盖、检查内部衬层或更换溢流管组件。筒体侧面设置大直径切向进料法兰，法兰盘均布螺栓孔，进料方向与筒壁相切，使来料进入腔体后立即形成稳定外旋流；法兰端面预留足够螺栓操作空间，配管时不能与顶部锁紧机构发生干涉。筒体向下平滑过渡为长锥段，锥角按粗颗粒快速迁移、细颗粒随内旋流上升的流场需求设计，锥段末端收缩为小口径底流口，用于排出高浓度粗颗粒物料。

　　建模时将筒体、锥段、进料法兰、顶盖、吊环、铰接座、锁紧卡扣、底流接口分别独立成件，能够清晰表达装配关系与检修拆装顺序。筒体与锥段采用回转体特征生成，壁厚按承压与耐磨衬层安装空间统一考虑；进料法兰重点还原法兰盘厚度、密封面、螺栓孔分布及与筒体的相贯区域，便于后续直接抽取工程图或进行管路对接校核。顶部快开机构包含销轴、吊耳、压紧件和限位结构，铰链开启轨迹需要在三维环境中检查，避免压盖翻转时与进料管、操作平台碰撞。

　　现场选型与布置时，处理量决定筒体内径和进料口截面积，2000m³/h级别设备外形较高，安装边界要同时满足竖直吊装、顶部检修和侧面法兰接管。设备中心线应保持垂直，锥段下方需留出底流排料、阀门连接或集料箱空间；进料管前建议设置稳定直管段，减少来料偏流对分离效率的影响。溢流通道通常沿顶部中心引出，模型中顶盖与内溢流管的配合位置可作为现场配管和内衬更换的参考。

　　结构设计上，旋流器的关键不在复杂传动，而在流道连续性和磨损控制。筒体内壁与锥段内壁在实际制造中常铺设橡胶、陶瓷或聚氨酯耐磨衬件，因此三维外形保留了外部钢壳轮廓，同时给内部衬层留出厚度余量。进料口与筒体相切处是高速物料冲刷最严重的区域，法兰颈和筒壁相贯线需要圆滑过渡，避免局部突台造成涡流和局部磨穿。锥段越靠近底流口，物料浓度越高，下段壁厚和衬层寿命应重点核算。

　　安装接口方面，侧面进料法兰承担主要管道载荷，底部小口径接口用于底流排放，顶部压盖承担密封与检修功能。设备就位后可通过框架抱箍或裙座支撑，支撑点宜位于筒体下部与锥段过渡区域，避免单点约束导致薄壁壳体变形。若多台并联布置，单台之间应预留操作通道，保证顶部吊环起吊、法兰螺栓紧固和底流管路维护都有足够空间。

　　对于结构设计人员，该模型可用于核对旋流器总体高度、进料法兰方位、顶盖开启范围、底流口标高以及与平台梁柱的相对位置；对于选型人员，可直观判断大流量旋流器在厂房内的布置方式、管路走向和检修空间；对于三维建模学习者，该案例覆盖回转壳体、法兰阵列、铰接锁紧、吊环附件和锥管过渡等典型机械结构，适合进行钣金焊接件、铸件附件与装配干涉检查的综合练习。
