内螺纹底孔攻丝深度规范结构设计

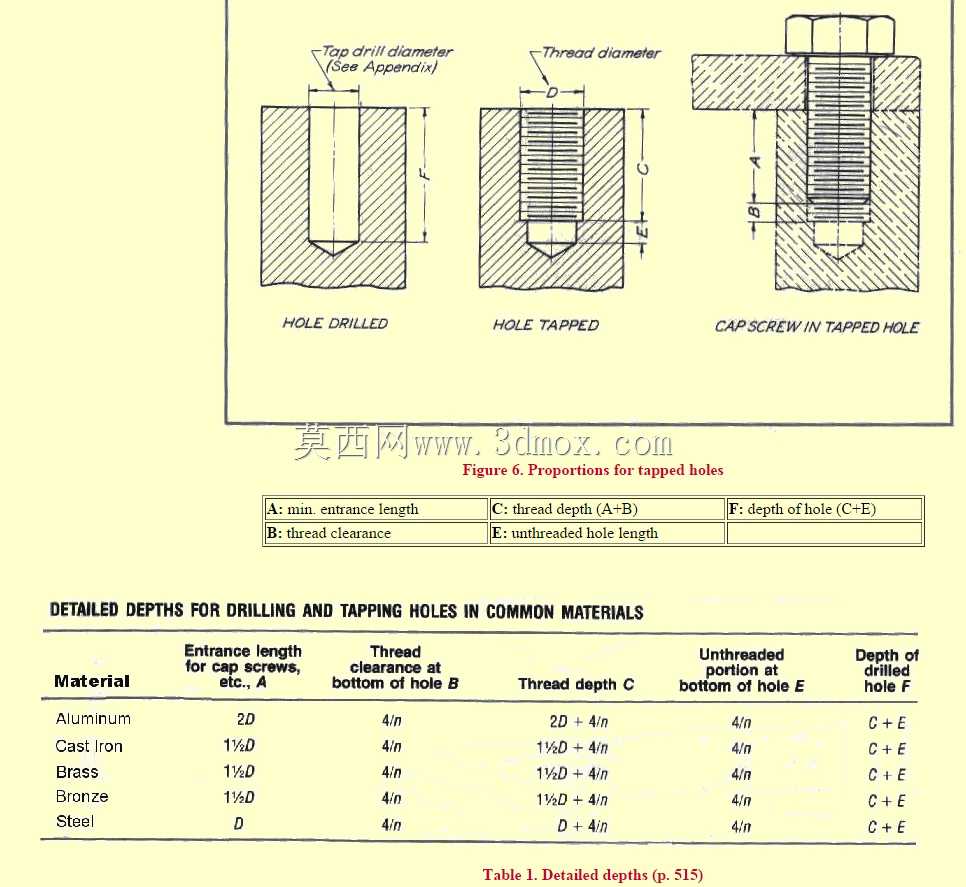

　　螺纹盲孔的深度匹配一直是箱体、支架、法兰类零件加工里极易出问题的环节，很多现场滑牙、螺钉拧不到位、丝锥折断的故障，根源都在钻孔深度与有效螺纹长度的比例没有留够余量。这套结构参照把钻孔、攻丝、螺钉装入三个状态并排展开，先把光底孔的尖端锥角、攻丝后不完整牙型段、螺钉拧紧后末端剩余空隙逐一拆开标注，让设计人员在出工程图时不用反复查工艺手册凑数值。

　　不同材质的攻丝余量差异直接决定了孔深取值：铝件材质偏软，螺纹牙型容易被挤压变形，底孔入口的有效螺纹段要留出两倍公称直径的长度，才能保证啮合牙数足够承受预紧力；铸铁、黄铜、青铜这类脆性或中等硬度材质，有效螺纹取1.5倍公称直径即可满足常规连接强度；钢材塑性更强，攻丝过程中材料回弹明显，有效螺纹段取1倍公称直径就能覆盖绝大多数装配场景。孔底始终要保留4倍螺距左右的无螺纹退刀空隙，这段空间一方面容纳丝锥前端的不完整切削锥，另一方面给螺钉末端留出避让，避免螺钉顶死孔底造成装配面贴合不严。

　　实际布局时，先从被连接件的压紧面反向推算螺钉旋入长度：钢件连接旋入深度约1倍公称直径，铸铁件要加到1.5倍，铝件则提升到2倍，再叠加孔底退刀间隙、丝锥切削锥长度，最终得到总钻孔深度。图中把各段尺寸的叠加逻辑做了明确拆分：入口导向段保证螺钉顺利对中，有效螺纹段承担全部轴向锁紧力，底部无螺纹段规避丝锥碰底断刀的风险。

　　在通讯设备支架、小型五金基座、注塑机模板、自动化线工装板这类零件上，盲孔螺纹的布局还要兼顾外侧安装边界：孔边到零件外壁的最小壁厚不能低于公称直径的0.8倍，防止攻丝时侧壁鼓胀、螺纹牙型开裂；相邻两个螺纹孔的中心距要留出扳手空间，避免螺钉装配时互相干涉。三维建模过程中可以直接按照这套比例参数绘制内螺纹特征，不用逐次核对牙底间隙，出工程图时也能直接把各段深度尺寸标注清晰，给加工环节明确的钻孔、攻丝进刀深度依据，减少车间反复试切、返修螺纹孔的工作量。整套结构没有复杂曲面，核心是把工艺端的经验余量固化到设计阶段，让螺纹连接从建模、出图到加工、装配全环节的尺寸逻辑保持统一。
