可调式活动开口扳手五金工具结构

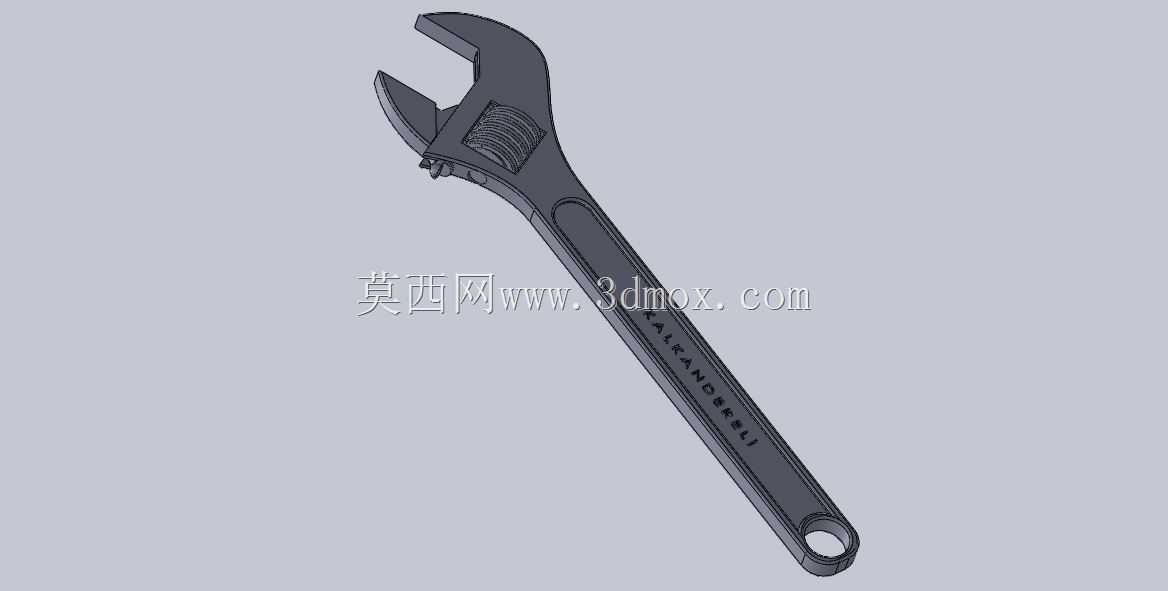

　　该模型呈现的是一把典型可调活动扳手，整体由固定钳口、活动钳口、蜗杆调节机构、长柄握持段和尾端挂孔构成，属于设备检修、装配工位和日常机械维护中高频使用的手动夹持工具。扳手头部采用开口式结构，固定颚与活动颚相对布置，通过旋转头部下方的蜗杆带动活动颚沿导向槽平移，从而改变开口宽度，以适配不同规格的六角螺母、螺栓头和方形管件。与定尺寸扳手相比，这种结构的优势在于单件工具可覆盖一定尺寸区间，在现场维修、管线拆装、设备调试和临时紧固作业中能够减少换用工具的频次。

　　从实际使用场景看，活动扳手常出现在机电维修、管道安装、钣金装配、生产线保全以及户外设备维护中。它并不追求定扭扳手那样的精确扭矩控制，而是强调通用性和快速夹持能力。面对锈蚀螺母、非标紧固件或空间受限位置时，操作者可先通过蜗杆粗调开口，再将钳口贴合紧固件两平行面，施加扳转力矩。模型中头部与手柄之间形成较长力臂，握持端远离旋转中心，能够在相同手力下获得更大扭矩；但工程使用中也需注意，活动颚与固定颚应尽量卡在螺母较深、较完整的受力面上，避免仅接触棱角造成打滑或圆角损伤。

　　结构设计上，扳手头部厚度、颚口高度和开口行程需要共同平衡。头部过厚会降低在狭窄间隙中的可达性，过薄则会削弱夹持和抗弯能力；颚口太短会减少与螺母的接触面积，太长又会使整体笨重。该模型在头部保留了较宽的承力区域，活动颚侧面设置与蜗杆啮合的齿纹，蜗杆嵌装于头部下方，转动时形成稳定的进给关系。手柄部分采用细长形态，截面沿长度方向过渡，既保证扭转和弯曲刚度，也控制重量。柄身表面的造型线条不仅是外观处理，也可在建模时作为加强筋或握持定位区域理解，有助于改善手持时的方向感。

　　外形边界方面，模型需重点控制总长、头部最大宽度、颚口开启范围、手柄厚度以及尾端挂孔位置。总长决定杠杆比和携带便利性，头部宽度决定能否进入密集管路或设备法兰附近，开口最大尺寸决定可夹持紧固件上限，最小闭合尺寸则影响小规格螺母的适应性。尾端挂孔可用于工具墙悬挂、工具箱定位或防坠绳连接，在高空作业和班组工具管理中具有实际意义。安装边界虽不涉及设备装配，但在三维布局中可作为维修工具包、工具挂板、工位器具和操作空间校核的参考对象。

　　建模时应关注活动颚与固定颚之间的滑动配合关系。蜗杆轴线、齿纹节距和活动颚导向面需要保持一致，才能在动画或机构验证中表现出连续调节动作。钳口齿面通常需要较高硬度以抵抗压陷和磨损，手柄则可通过截面变化承担弯矩；若后续做工程细化，可在颚口受力面、蜗杆支撑槽和手柄过渡圆角处进行应力集中检查。开口调节区域应保留合理间隙，既不能因间隙过大导致夹持晃动，也不能过小造成滑动卡滞。

　　该结构还体现了手动工具设计中常见的折中思路：用可调范围换取多规格适配，用长柄换取扭矩输出，用紧凑头部换取接近性。对于三维设计人员而言，模型不仅要还原外观轮廓，还应表达蜗杆、齿纹、活动块、导向槽和挂孔等功能特征，使作品能够服务于工具结构展示、维修培训动画、工位布局设计以及五金产品方案评审。在装配场景中，它可作为操作人员手持工具出现，用于说明阀门检修、泵体螺栓拆装、输送带机架维护或电气柜外部紧固件调整时的操作空间需求。
