工厂区域封闭钢结构遮雨棚

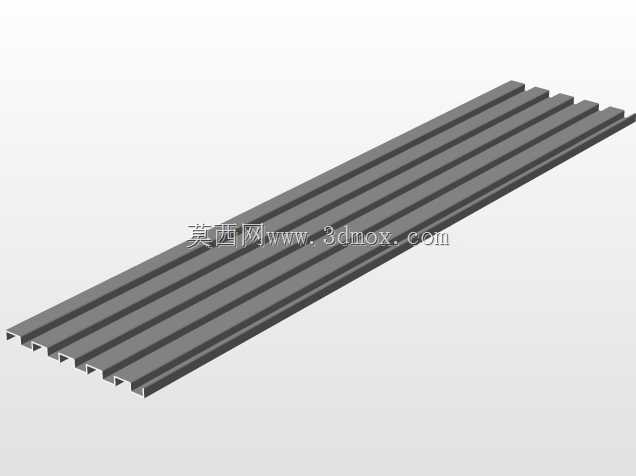

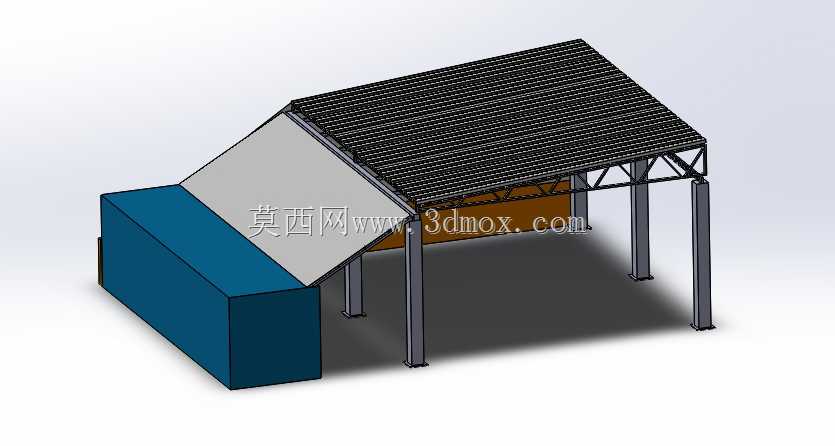

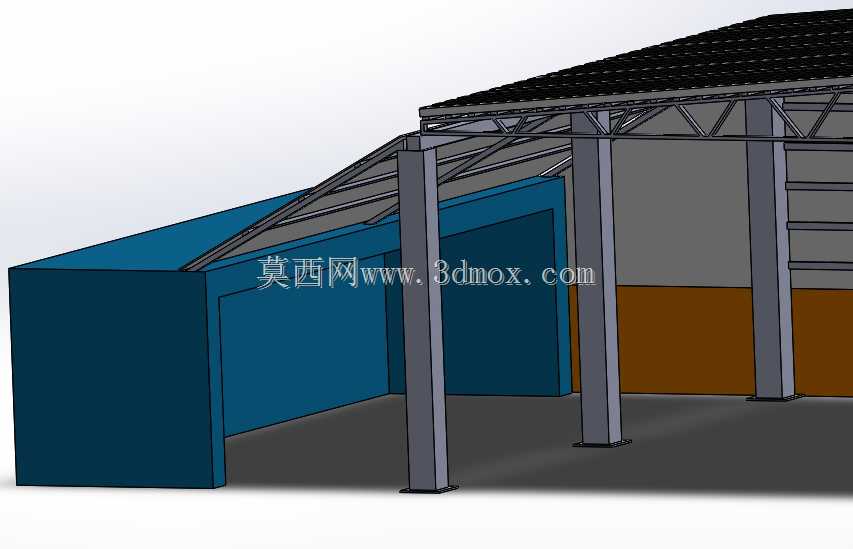

　　这套钢结构遮棚主要布置在厂区需要局部封闭、遮挡物料转运通道或者临时作业区的位置，现场常见于车间外侧的装卸口、零散工件临时堆放区，也可以搭在焊接工位、半成品缓存区上方，用来阻隔雨水、落尘和上方坠物。整套结构以四根竖向钢柱作为主要承重构件，柱脚预留底板与地脚螺栓安装位，落地后直接和厂区混凝土地面锚固，不需要额外做复杂的独立基础，在既有厂区改造场景里布设很灵活。棚顶采用波纹压型钢板满铺，板条沿棚体短向排布，波纹走向顺着屋面排水坡度，雨水可以顺着波纹槽快速排向棚体外侧，避免在棚面积水渗漏。棚体一侧衔接封闭箱体区域，斜向封板从棚顶边缘一直延伸到侧方箱体顶面，把棚内空间和侧边区域的衔接缝隙完全封住，既可以阻挡侧向飘雨，

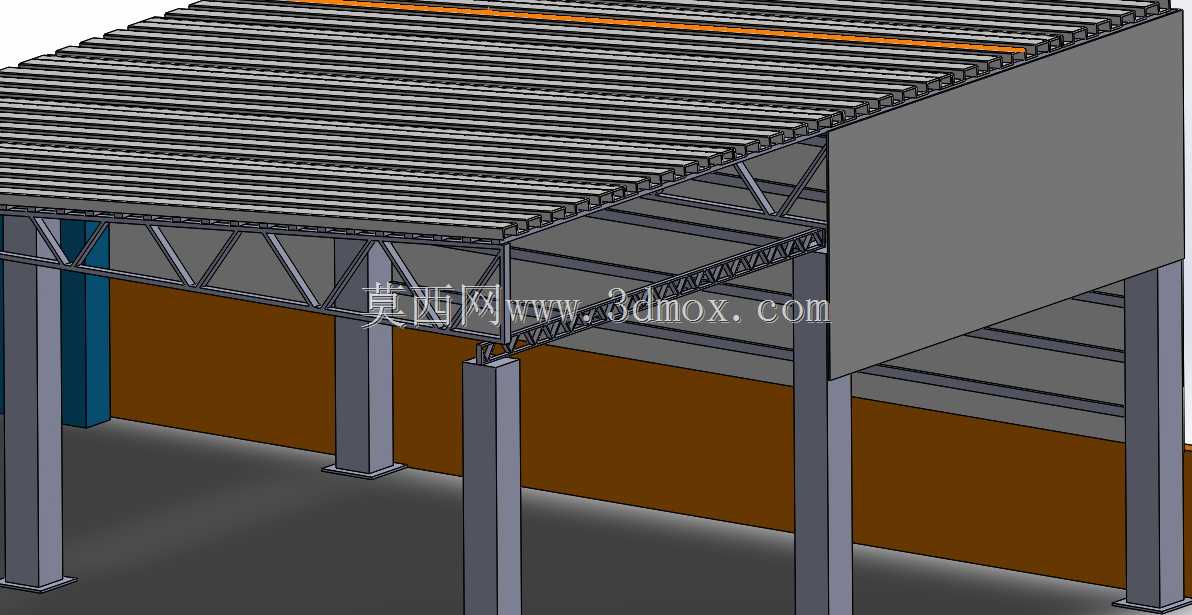

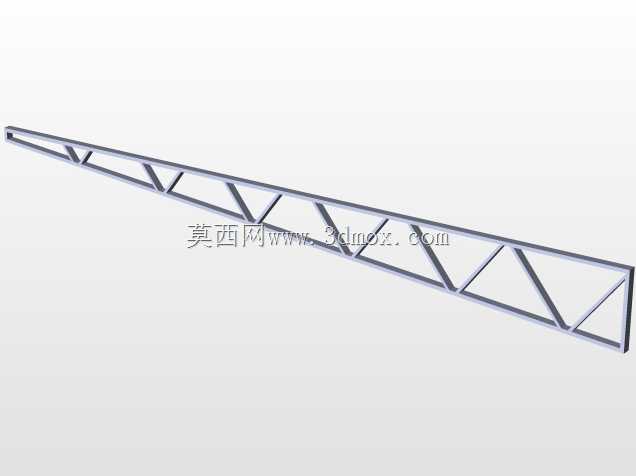

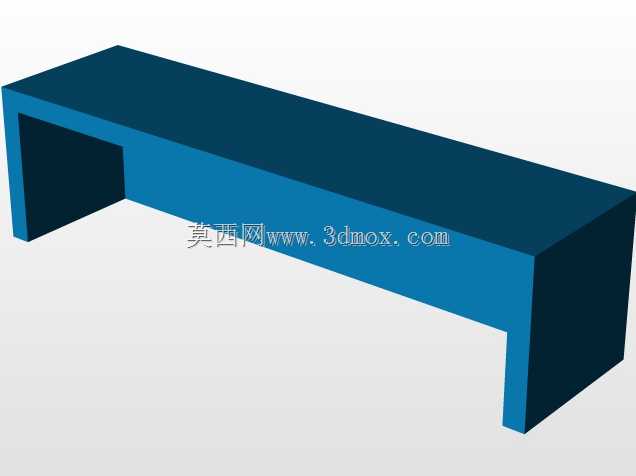

　　也能避免车间外的扬尘从斜向空隙灌入作业区。从结构受力逻辑来看，竖向钢柱选用矩形空心型钢，柱顶承接屋面主钢梁，钢梁之间排布次梁形成网格状承重框架，压型屋面板通过自攻螺钉固定在次梁上，整体荷载路径很清晰：屋面板承受雨雪荷载与自重，先传递给次梁，再汇总到主钢梁，最后通过钢柱竖直传导至地面基础。斜向封板采用薄金属面板，背后设置简易支撑框，封板角度贴合棚顶与侧箱的高差，既不用额外增加竖向支撑立柱，也不会占用棚内通行净空。棚内预留的通行宽度可以满足厂区手动液压叉车、小型料箱推车往返通行，柱间没有多余斜撑遮挡，物料转运时转弯、直行都不会出现磕碰干涉。侧方的封闭箱体可以作为工具暂存柜、废料收集仓或者小型设备防护间使用，箱体顶面和斜封板紧密贴合，

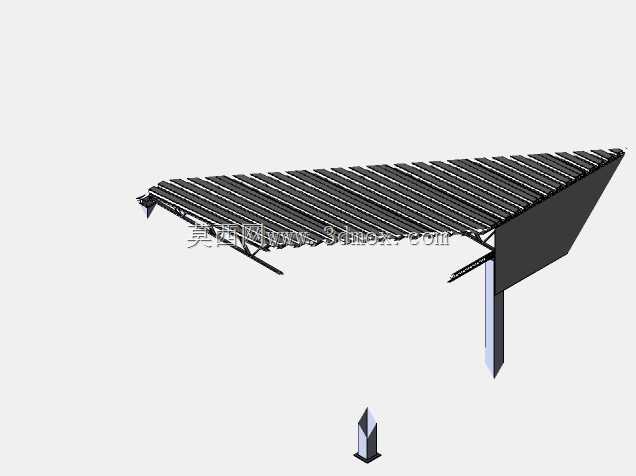

　　衔接处做折边压合处理，杜绝雨水顺着接缝渗入箱体内部。建模过程中所有型钢构件都按实际成品规格搭建，柱脚底板、钢梁连接节点、屋面板搭接缝都做了实体还原，结构设计师可以直接参照这套模型调整柱距、棚体高度，适配不同厂区的预留场地边界；现场施工人员也能通过模型直观确认立柱定位、屋面板铺设方向和斜封板的安装角度，减少现场下料时的尺寸偏差。棚体整体高度控制在常规厂区作业净空以上，不会和上方架空管线、厂区行车运行路径发生冲突，屋面边缘伸出柱外形成挑檐，进一步扩大遮雨覆盖范围，侧边斜封的设计也让整套棚体在敞开作业区和封闭储物区之间形成过渡，不用额外砌筑隔墙就完成区域分隔。
