车间双桶承托支架与接油平台

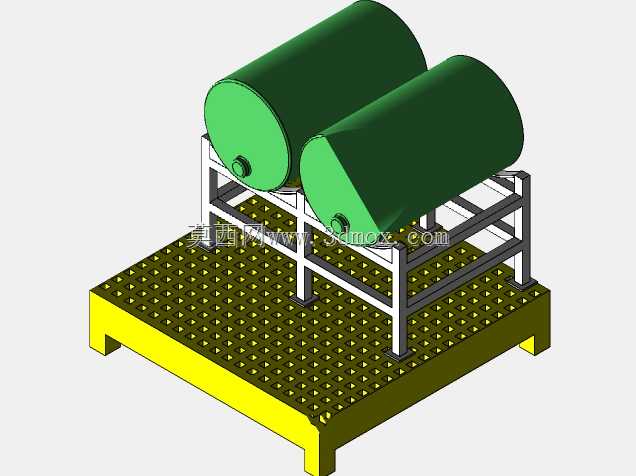

　　这套结构针对车间内桶装物料临时存放、油料取用和地面防污染场景搭建，核心由双桶承托支架、防滑格栅台面和低位接油底盘三部分组成。现场常见的油品桶、清洗剂桶在开盖取用或泵抽转移时，桶口、桶壁残留液滴容易沿桶身滴落，普通地面既难清理，也会带来滑倒和混料风险；该方案把桶体抬离地面，下方设置连续接油区域，滴落物被限制在底盘范围内，避免油污扩散到通道和作业区。

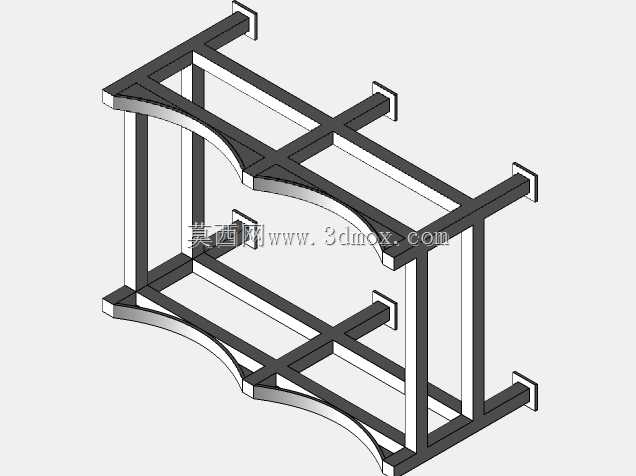

　　支架采用方管焊接框架，两根横向桶位按并排斜置方式布置，桶体轴线带有前倾角度，桶口端略低，便于桶内残液向出料口汇集，减少换桶或取尽时的残留量。框架立柱直接落在格栅平台上，节点位置避开格栅镂空区，支撑脚落在平台加强筋对应区域，保证承重后台面不出现局部凹陷。桶体下方设置弧形限位托板，托板轮廓贴合桶身圆柱面，限制桶体沿轴向和周向窜动；桶端配有挡边和接口避让位，桶阀、接头安装后不会与支架发生干涉。

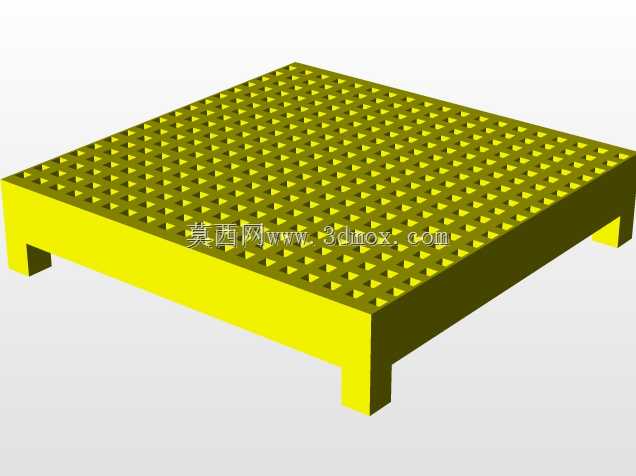

　　上层平台表面采用密集凸点格栅结构，一方面提供防滑踩踏面，方便人员站在平台旁完成接油、换管、阀门操作；另一方面格栅缝隙可让滴落油液直接向下流入底盘，不会在作业面积成油膜。平台边缘设置黄色抬高边框，边框沿平台四周连续封闭，形成浅槽式容纳空间，即使出现少量泼溅，液体也被围挡在槽内，不会沿平台外侧流到地面。平台一角预留支脚缺口和叉车避让空间，整体移位时可由托盘车从低位插入，不需要拆解桶架。

　　建模时先按标准工业桶外径确定两桶中心距，保证桶体之间留有操作间隙，手部和油管接头可在两桶之间活动；桶架高度依据人员站立操作阀门的舒适区间设定，桶阀位置处于腰腹附近，避免弯腰或高举接油容器。支架宽度与平台有效承载面匹配，立柱外侧不超出平台边框，四周保留巡检和清洁通道。接油底盘深度按少量滴漏和短时泼溅容量设计，重点不在大量储液，而在于承接日常残滴并方便集中擦拭、抽吸清理。

　　结构受力路径比较直接：桶体载荷通过弧形托板传给侧架，侧架经四根立柱传到格栅平台，平台再把载荷分散到底盘和支撑腿上。方管框架在桶体中段和端部分别设置横撑，减少桶身满载时框架张开变形；斜撑位置避开桶底最低点，给桶阀和排液管路留出安装空间。格栅台面下方保留纵向加强梁，边框与底板采用折边形式，既提高薄板刚性，也减少焊接变形。

　　实际布置时，设备可放在维修工位、油品暂存区或生产线边的润滑点旁。桶体就位后，操作人员在桶阀下方放置接油容器，油管或油枪可直接连接；少量渗漏经格栅进入底盘，清洁人员只需定期处理槽内残液。平台边框的警示色也明确划分出桶装物料作业区，减少通道占用和误碰。整体结构没有复杂传动件，设计重点在于桶体限位、操作高度、漏液收集和场地边界控制，适合作为车间防油污工位的基础承托装置。
