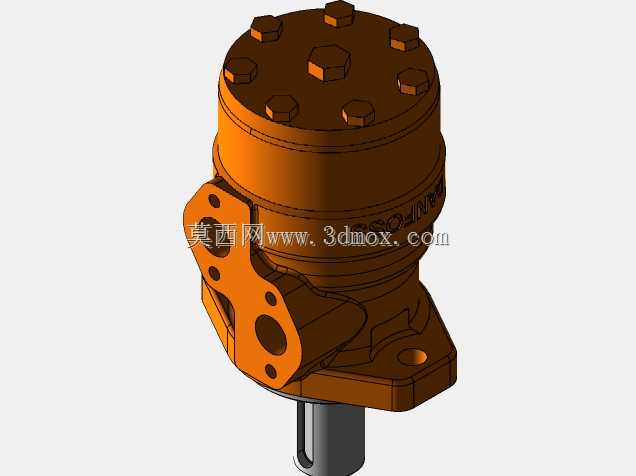

该模型呈现的是一款低速大扭矩摆线液压马达的完整外形与接口结构,这类元件在工程机械、农业机械、环卫设备及小型工业液压站中使用频率很高。现场布置时,马达通常安装在需要直接驱动负载的位置,例如扫路车刷盘、小型卷扬机构、输送带驱动辊、农机回转装置或夹具执行端。其核心作用是把液压油的压力能转换为旋转机械能,在较低转速下输出较大扭矩,从而减少额外减速环节,使整机传动链更紧凑。
从结构表达来看,模型上部为端盖及配流相关区域,顶面布置多颗外六角紧固螺栓,用于保证端盖与壳体之间的压紧和密封。圆柱壳体承担内部摆线针轮副、配流机构及油道的容纳功能,外部轮廓保留了铸件应有的圆角和壁厚过渡。侧方法兰式安装耳板带有多个螺栓孔,可与设备支架或机架形成刚性连接;下部伸出输出轴,用于连接链轮、联轴器、轮体或其他执行件。建模时需要重点控制轴伸直径、轴心高度、法兰孔位以及油口位置,因为这些尺寸直接决定马达能否落入既有安装空间。
油口布置在侧向壳体区域,适合通过高压软管与换向阀、平衡阀或制动阀组连接。实际选型时,不仅要关注排量和扭矩,还要核对进出油口方向是否便于管路走向,避免装机后出现软管折弯半径过小、检修空间不足或与相邻部件干涉的问题。对于需要正反转的工况,油口互换即可改变旋转方向,但回油背压、壳体泄油和系统清洁度仍需按液压回路要求处理。
该马达的设计思路偏向紧凑、可靠和直接驱动。上部螺栓均布使端盖受力较均匀,侧向安装脚提供稳定支撑,底部轴伸则尽量靠近负载中心,以减小悬臂长度。外形上没有复杂外露件,铸件壳体能够承受常规液压冲击,也便于在粉尘、泥水或户外环境中使用。进行三维布局时,应围绕输出轴中心线建立装配基准,先锁定安装法兰贴合面,再检查轴端连接件的运动包络;同时在油口周围预留扳手空间和软管最小弯曲半径,在端盖螺栓上方保留拆装余量。
对于设备设计人员而言,这类模型的价值不只是外观展示,更在于把液压元件的安装边界提前纳入整机协同设计。机架开孔、支撑筋板、管路走向和维护通道都可以依据该外形进行校核,从而减少样机阶段因孔位偏差、轴伸干涉或维护困难造成的返工。
