丹佛斯OMR160摆线轨道液压马达

　　这款摆线式轨道液压马达属于低速大扭矩液压执行元件，在工程机械、农业机械、环卫设备以及小型工业传动系统中应用十分广泛。现场常见的使用场景包括小型挖掘机的回转与行走驱动、扫雪车滚刷驱动、输送带张紧轮驱动、渔船起网机、卷扬机构以及各类需要在低转速下输出稳定扭矩的辅助传动工位。其核心作用是将液压泵提供的压力油能转化为旋转机械能，通过输出轴直接带动负载，省去了复杂的减速箱布置，在空间受限的设备上尤其受青睐。

　　从结构上看，该马达采用端面配流的摆线针轮啮合副，内部由配流轴、转子定子副、输出轴、配流盘、壳体及后端盖等组成。压力油经壳体上的两个油口交替进入啮合腔，推动摆线转子做行星运动，再通过花键联动机构将运动传递给输出轴。这种结构的突出特点是排量较大、单位重量输出扭矩高，并且可以在极低转速下平稳运转，不易出现爬行现象。OMR160对应的排量等级在中型摆线马达中较为常用，能够兼顾扭矩储备与转速范围，适合中重载间歇工况。

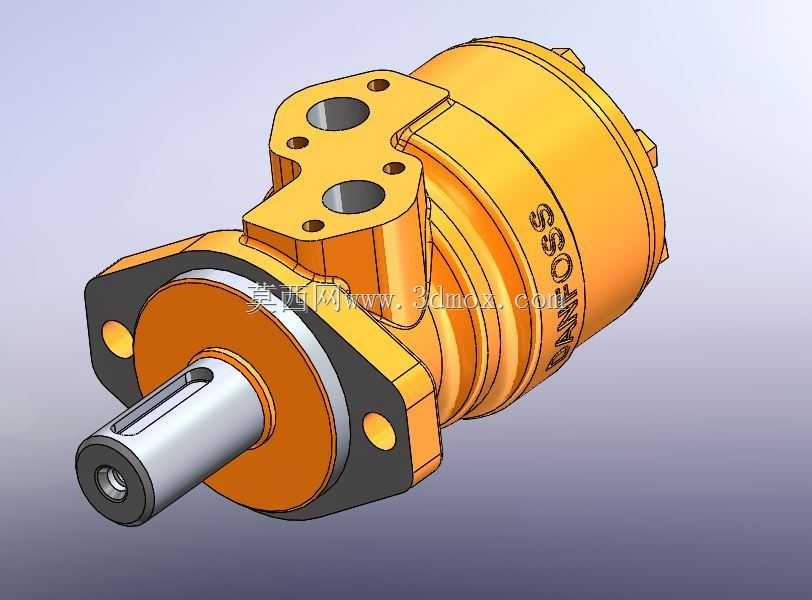

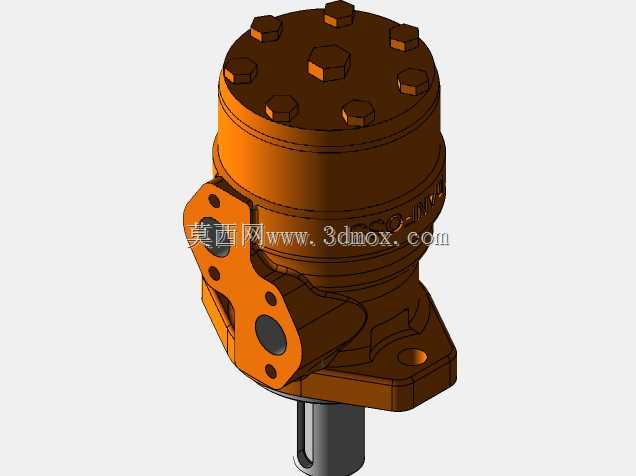

　　建模时需要重点还原的功能特性包括：双向旋转能力，通过切换进出油口即可实现正反转；壳体上集成的两个主油口采用法兰面安装，油口位置与角度直接影响管路布置；输出轴为带键槽的圆柱轴形式，轴端中心设有螺纹孔，便于安装联轴器、链轮或皮带轮时做轴向固定；前端法兰采用菱形四孔安装方式，安装面经过加工，保证与设备支架的贴合精度。马达侧面的铭牌区域、壳体加强筋以及后端盖的轮廓都需要在三维中准确表达，以便后续做干涉检查。

　　设计思路上，这类马达强调紧凑性与可靠性。壳体采用高强度球铁或铸钢材质，能够承受较高的工作压力与径向载荷；定子副经过硬化处理，耐磨寿命长；输出轴处设置组合密封与防尘圈，防止油液外泄同时阻挡外界泥水侵入。前端轴承支撑跨距经过优化，使输出轴能够承受一定的径向力与少量轴向力，这在直接驱动链轮或滚轮的工况下非常关键。配流结构保证了在换向时压力冲击较小，运行噪声相对较低。

　　外形尺寸与安装边界方面，建模时需严格控制几个关键参数：前端菱形法兰的安装孔间距与孔径决定了它能否直接替换到现有设备上；输出轴的直径、伸出长度以及键槽尺寸关系到联轴器选型；壳体最大外径决定了安装空间的径向余量；两个油口的中心高与螺纹规格影响硬管或软管的走向。在整机布置时，通常要保证马达壳体与周边结构件之间留有足够的散热与拆装间隙，油口附近预留扳手空间，泄油口（若有）需保持通畅以避免壳体背压过高。输出轴与负载之间推荐采用弹性联轴器或花键套连接，对中不良会显著缩短轴承与密封寿命。

　　对于三维建模与选型人员而言，还原这类马达的价值在于：在设备设计初期即可完成液压管路走向校核、安装支架受力分析以及与相邻部件的运动干涉检查；在维修替换场景下，可通过对比法兰、轴伸与油口位置快速判断互换性。模型中壳体的分模线、螺栓分布、密封槽以及轴端细节都应如实呈现，使数字样机在装配关系上尽量贴近实物，为后续的工程图导出、支架焊接工装设计以及管路折弯参数计算提供可靠依据。
