双电控二位五通气动换向控制阀

　　在自动化产线的气动执行回路里，方向控制阀承担着压缩空气流向切换的核心作用，这款双电控二位五通换向阀，主要面向需要双位置保持、气缸往复驱动的工业场景，常见于3C电子装配工位的夹具锁紧、包装设备的推料机构、轻工机械的举升摆转单元以及小型自动化专机的气路控制环节。和单电控弹簧复位阀不同，双电控结构的两侧都配置电磁驱动线圈，当一侧线圈得电时，阀杆完成换向动作，即便后续线圈失电，阀杆也会依靠阀芯内部的定位结构保持当前工位，只有另一侧线圈得电才会触发反向换向，这种特性非常适合需要长时间保持气缸伸出或者缩回状态、不希望持续通电维持工位的工况，既能降低线圈长时间通电带来的发热损耗，也能在设备突发断电时避免气路工位意外复位，保障夹具夹持状态、工件定位状态不会突然失效，规避工件掉落、机构误动作的安全隐患。

　　从实际气路功能来看，这款阀的通径规格适配1/4英寸接口，对应常规4V22008系列阀的通流能力，能够满足缸径20到50毫米范围的标准气缸驱动需求，阀身的五个气口分别对应压缩空气进气口、两个通向气缸无杆腔和有杆腔的工作口，以及两个独立的排气口，排气侧可以配套安装消声器，降低高压空气快速排出时产生的气动噪音，同时也能阻挡车间环境里的粉尘、碎屑从排气口倒灌入阀体内腔，延长阀芯密封件的使用寿命。

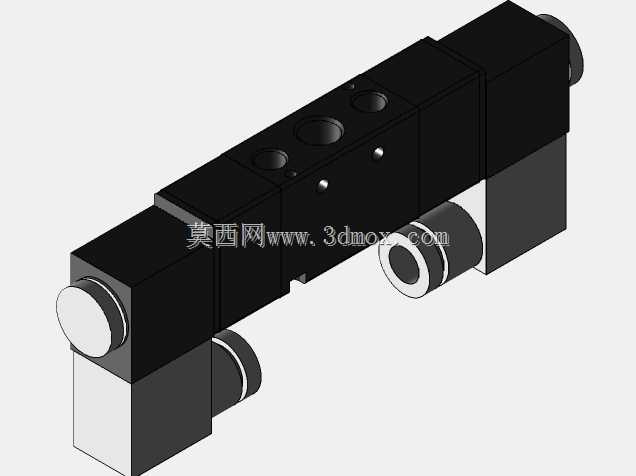

　　建模过程中首先还原了阀组的整体装配逻辑：中间的铝合金阀杆主体是气路流道的载体，流道在阀体内部交叉连通，建模时需要保证各个接口的同轴度、相邻安装孔的孔位间距完全符合实物装配公差，阀体侧面的两个电磁驱动头分别布置在阀身两端，驱动头外侧预留了电缆接入的防水接头结构，接线端的防护结构可以适配车间多尘、偶尔有切削液飞溅的使用环境。阀体底部的两个安装固定孔采用标准通孔设计，配套的安装边界可以兼容常规阀岛安装板、设备面板的开孔尺寸，工程师在做整机布局时，既可以单只阀独立安装在设备气路板上，也可以多只阀并排拼接组成阀岛，统一布置进气汇流板，减少外接气管的走线数量，让设备内部气路布局更整洁。

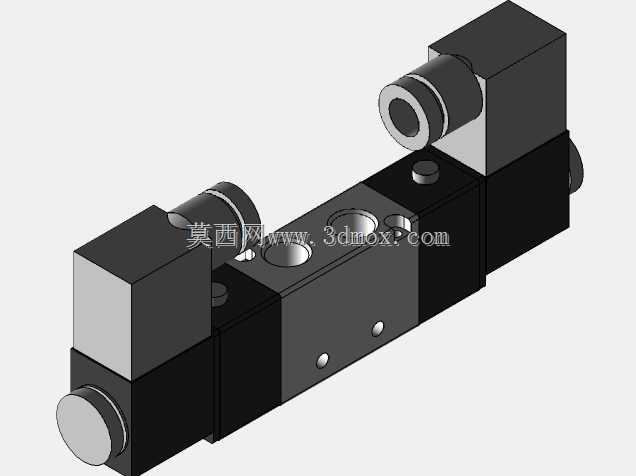

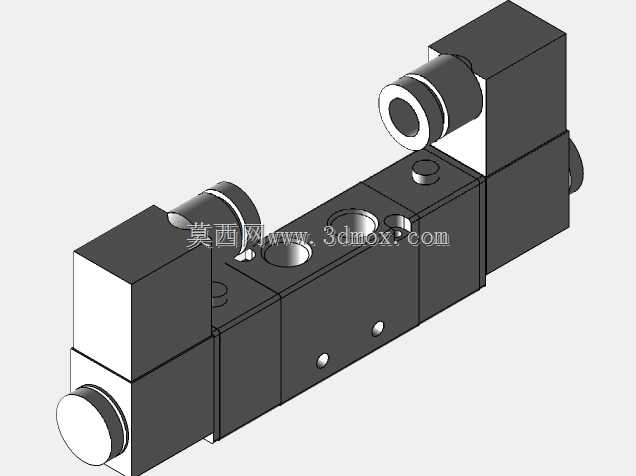

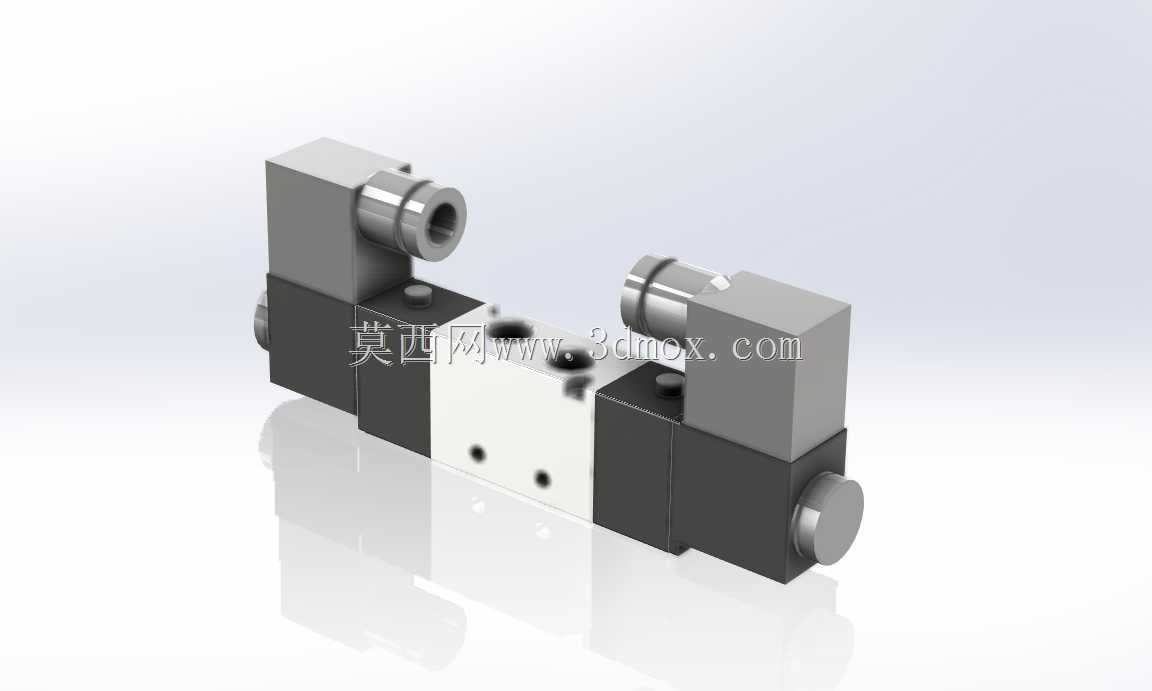

　　外形结构上，阀体主体采用阳极氧化铝合金的典型方正造型，两端电磁线圈部分为工程塑料包覆的方形壳体，侧面的快插接口预留了标准气动接头的安装螺纹，不需要额外加工转接结构就可以直接搭配常用的PU气管快速接头。设计时特意核对了各个外伸部件的边界尺寸：两端电磁头的外伸长度、侧面接头的突出高度都控制在紧凑范围内，当多阀并排安装时，相邻阀的接线插头、气管接头不会出现空间干涉，维护人员插拔气管、更换线圈的时候不需要拆解相邻阀件，日常检修的操作空间预留充足。

　　从密封结构的设计逻辑来看，阀芯和阀套之间采用弹性密封件配合，滑动换向时的摩擦阻力小，换向响应速度快，在0.15到0.8MPa的常规工厂压缩空气压力区间内都可以稳定工作，不会出现低压下换向卡顿、高压下内部窜气的问题。建模时也还原了阀体表面的工艺细节：阀身的刻印标识区、固定螺丝的沉孔位置、密封端盖的配合止口都和实物结构一一对应，结构工程师在做设备气路布局三维校核时，可以直接把该模型导入装配体，核对阀件和周边机架、气缸、走线槽的空间距离，提前排查安装干涉、气管弯折半径不足的问题，不需要在样机装配阶段才发现布局冲突，大幅减少后期改板、调整安装位置的返工量。针对气动系统设计人员来说，这款双电控阀的三维结构也可以直接用来生成阀岛组装的工程图纸，标注安装孔位、接口坐标，指导车间完成气路板的钻孔加工和元件装配。
