四旋翼航拍巡检飞行器结构设计

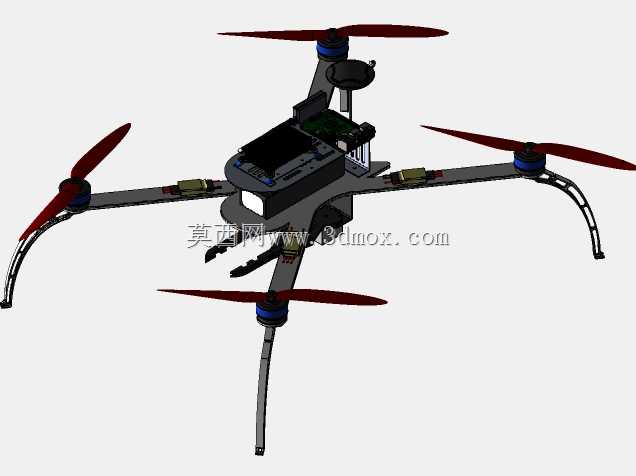

　　这套四旋翼飞行器结构方案面向低空航拍、园区巡检、小范围测绘与轻载任务场景，整体采用十字交叉式机架布局，四个旋翼臂沿中心机体向四周伸展，末端布置无刷电机与两叶螺旋桨，形成对称升力面。旋翼臂采用细长杆件形式，在保证电机安装跨距的同时控制整机重量，臂端电机座通过紧固件与臂体连接，便于维护更换。中心机体集中承载飞控板、电池、电调、GPS模块及任务载荷，上层布置导航与电子元件，下层预留电池和挂载空间，使重心尽量靠近几何中心，降低姿态调整时的转动惯量耦合。起落架采用向下延伸的细长支腿结构，位于机体下方两侧，着陆时提供支撑并保护腹部设备，支腿末端形成稳定接地边界，能够在平整地面或简易起降点停放。螺旋桨选用长桨叶构型，

　　相邻旋翼通过正反桨配对抵消反扭力矩，桨叶与电机轴线保持同轴，旋转平面远离机体侧板，可减少气流干扰。机臂与中心舱连接处设置加强过渡，承受电机推力、机动弯矩和着陆冲击；电子设备舱外形兼顾散热与布线，板件之间留出走线通道，电调靠近电机布置以缩短动力线长度。从安装边界看，设计需重点校核旋翼直径与机臂长度的匹配，保证桨盘之间不重叠、桨尖与机身不干涉；整机高度由起落架支腿和顶部GPS支架共同决定，运输或收纳时可关注机臂、桨叶的可拆卸性。结构建模时，电机座孔位、臂管夹持尺寸、舱体板厚和起落架固定点都需要按实际选型件约束，螺旋桨旋转域应保留安全间隙，避免高速转动时与线缆、脚架发生触碰。飞控安装区通常要求靠近重心并减少振动传递，电池舱则需考虑快拆、

　　配重和防脱固定。该类飞行器在实际使用中依赖多旋翼差速控制实现升降、前后、横滚与偏航，结构对称性直接影响操控稳定性；机架刚度不足会引起振动放大，进而影响影像采集和导航精度，因此臂管、中心板和起落架之间的连接刚性是设计重点。方案还体现了机载设备分层集成思路：顶部模块用于定位与姿态感知，中部舱体容纳控制与供电部件，下部空间可根据任务更换摄像、检测或投放装置。对于结构设计人员，此类模型可用于核对旋翼间距、起落架开度、设备舱容积和维护拆装顺序；对于选型人员，可据此评估电机推力、桨叶尺寸、电池重量与航程之间的平衡关系。整体几何表达清晰呈现了四旋翼无人机从动力布置、载荷承载到着陆支撑的完整机械构成，适合作为低空小型飞行器结构设计、装配干涉检查和原理验证的参考对象。
