钢结构门廊屋面承托檩条支撑系统

　　这套门廊钢结构屋面系统的建模对象，是建筑入口处常见的轻型雨棚承托构造，整体由压型屋面板、纵向通长檩条、横向承重梁以及落地立柱顶部的连接支座共同组成。在实际工程场景中，这类结构多用于厂房主入口、办公楼门头、园区通道入口的遮雨遮阳区域，既需要承担屋面自重、风荷载与偶然积雪荷载，也要兼顾入口区域的通透观感与安装便捷性，因此构件选型普遍偏向轻量化、模数化的型钢组合方案。

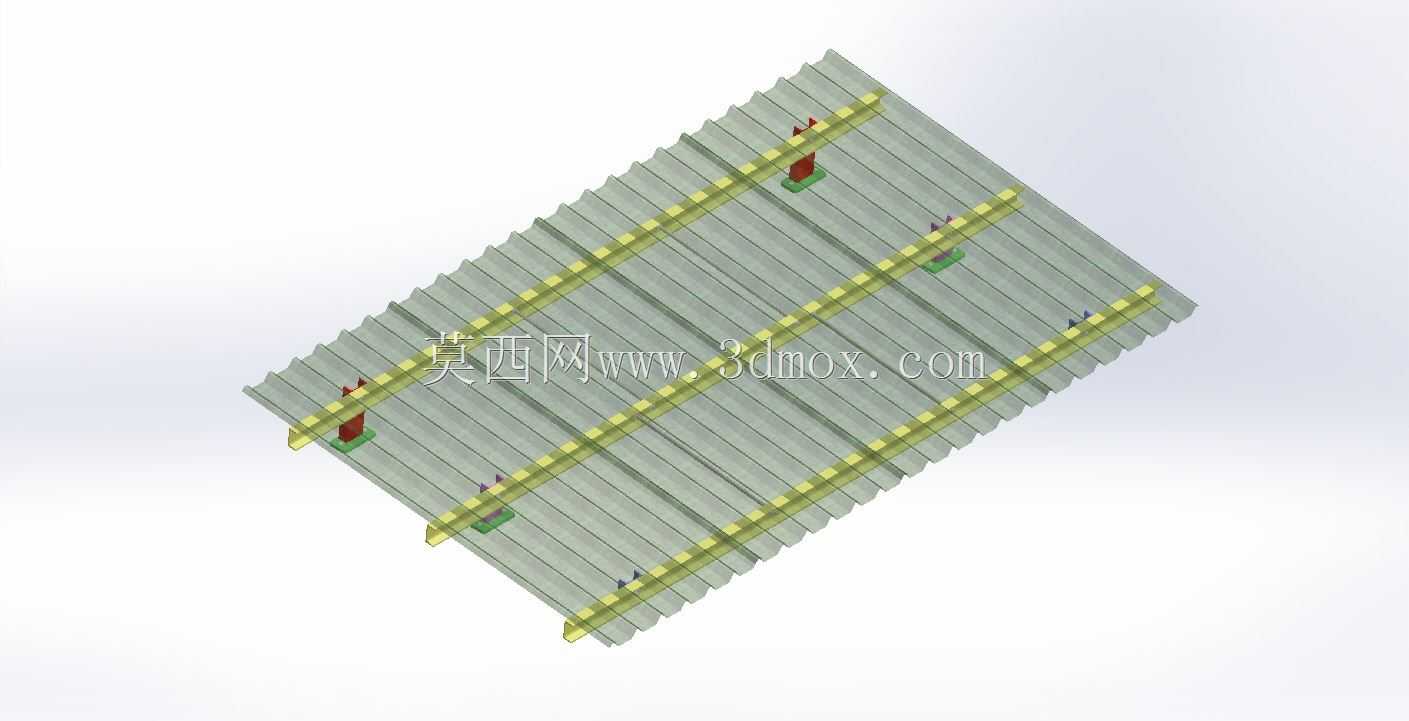

　　从受力传递路径来看，压型屋面板首先将面荷载分散传递给下方平行布置的纵向檩条，檩条再把集中反力传递给两道横向主承重梁，主梁最终通过立柱顶端的支座节点把荷载传导至下部钢柱与基础。建模时特意保留了各构件的装配层级关系：压型板的波纹轮廓按照常规屋面压型钢板的截面形式绘制，波峰波谷的起伏既提升了薄板自身的抗弯刚度，也能在屋面排水时引导雨水沿波纹坡度向侧边导流，避免平面积水。檩条采用通长布置的黄色型钢构件，沿屋面跨度方向等距排布，间距匹配压型板的允许支承跨度，保证薄板在风吸作用下不会出现过大挠曲或板面震颤。

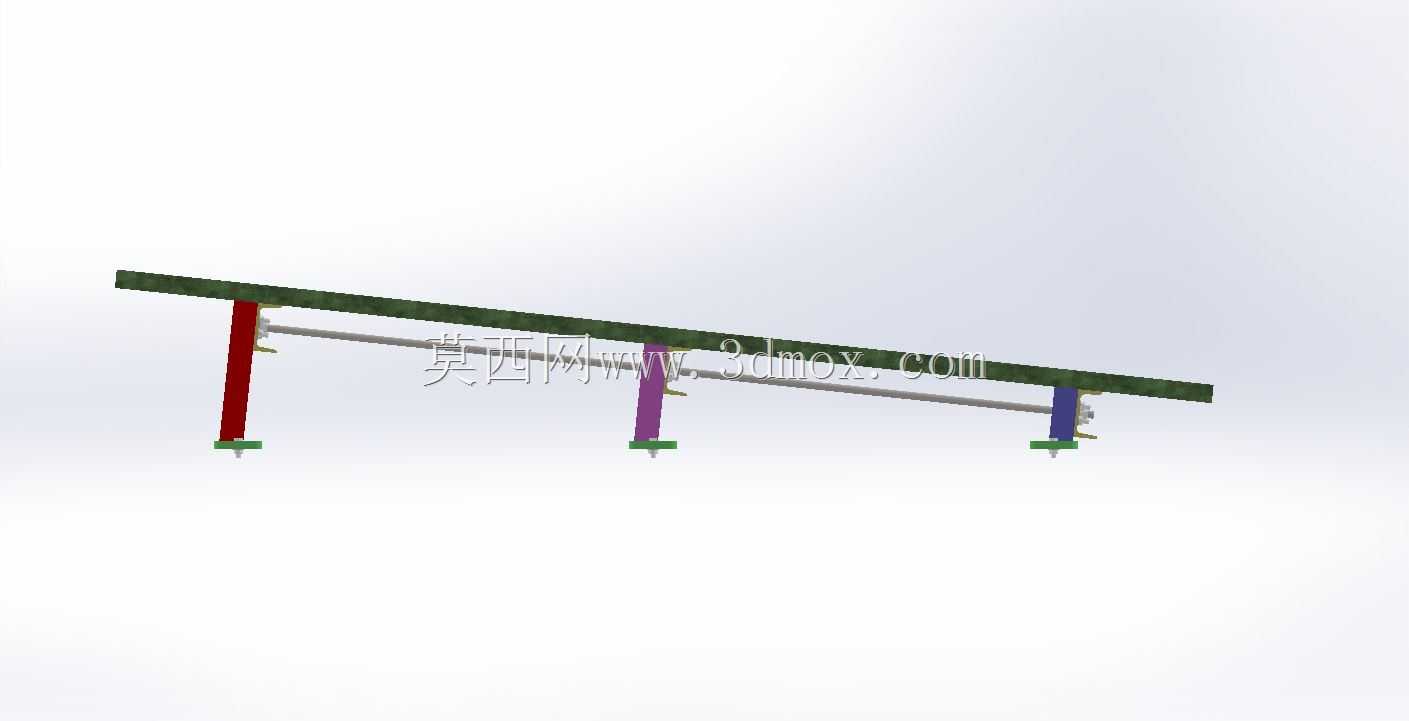

　　横向主梁作为主要受弯构件，截面尺寸明显大于檩条，两端与立柱顶部的支座节点对齐。支座处设置了红绿区分的连接垫块与紧固件装配位，还原了实际施工中柱顶连接板、加劲肋、螺栓群的安装逻辑：柱顶加劲肋用于分散梁端集中反力，避免柱壁局部受压失稳；螺栓连接节点则预留了现场调节余量，方便安装时校正梁的水平度与屋面坡度。不同于现浇混凝土结构的刚性固结，这类轻钢门廊节点多采用铰接或半铰接设计，既能释放温度变形产生的附加内力，也能降低风振作用下的节点疲劳风险。

　　在外形尺寸与安装边界层面，整体屋面呈矩形平面，长宽比例适配常规入口通道的覆盖宽度，立柱仅在主梁对应位置设置，不会遮挡入口通行空间。建模过程中各构件的定位完全遵循装配约束逻辑：檩条与主梁的交点处对应支承点位，压型板边缘与檩条外端齐平，柱顶支座的底面与立柱顶面完全贴合，没有出现构件干涉或悬空错位的问题。对于结构设计从业者而言，这套模型可以直观展示轻钢屋面的层级装配关系，在做类似门廊、雨棚、小型站台顶棚的方案设计时，可直接参考其构件排布方式、荷载传递路径与节点构造思路，也可在此基础上调整檩条间距、主梁截面跨度与立柱数量，适配不同入口宽度与荷载等级的使用需求。
