带斜置导向槽的L型安装基座

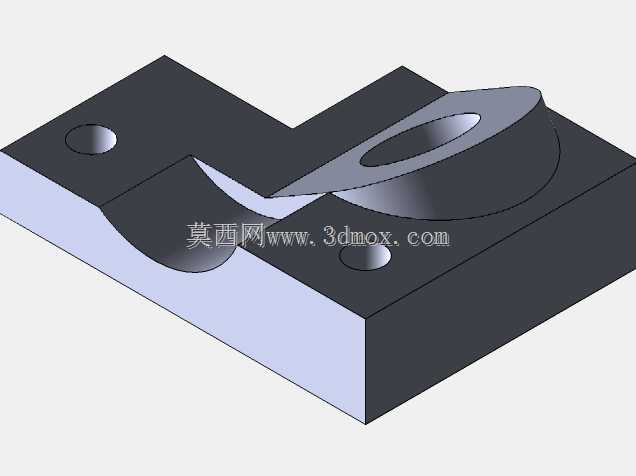

　　该零件为一款采用L型阶梯布局的机加工安装基座，整体以矩形块体为基础成型，底座平面预留两处沉头安装孔，可直接通过内六角螺栓将整个支座固定在设备台面、工装基板或自动化线体的安装工位上，孔位沿基座对角分布，锁紧后能够有效限制基座在受侧向载荷时出现的平移与翘曲，保证装配位置长期稳定。

　　基座上部集成了斜向布置的弧形导向通槽与凸起的环形配合座，环形座内孔为完整贯通结构，可穿入转轴、导向杆、检测探头或者执行元件的连接轴，外圆凸起端面可作为轴承、轴套、限位环的轴向贴合基准；斜向弧形槽从基座一侧平面平滑延伸至环形座下方，槽底采用连续曲面过渡，没有尖锐转角，既可以作为滑动拨杆、联动销的运动导向轨迹，也能够容纳线缆、柔性气管沿曲面走向布设，避免管线在机构往复动作过程中出现直角弯折、磨损卡滞的问题。

　　从实际设备适配场景来看，这类支座常见于小型工装夹具的角度调整单元、轻工设备的联动导向工位、检测台架的传感器安装位，也可作为教学实训中曲面建模、五轴加工路径演示的典型样件。设计时没有采用额外焊接拼接的结构，所有特征均在整块坯料上通过铣削加工成型，消除了焊接变形带来的平面度误差，底座贴合面、环形座端面、导向槽曲面之间的位置一致性更容易在一次装夹或者二次找正加工中得到保证。

　　外形边界方面，基座整体长宽高比例紧凑，L型的低位平台与高位凸台形成明显高差，低位平台留出的平整区域可用来放置待定位的小型工件、贴装限位挡块或者安装接近开关，高位环形座的中心高度与斜槽走向相互匹配，当联动部件从槽口一端滑入时，运动轨迹会顺着弧形曲面自然抬升，最终对准环形座内孔的中心轴线，不需要额外加装复杂的直线导轨来完成导向动作，大幅简化了周边联动机构的零件数量。

　　安装孔采用沉孔结构，螺栓锁紧后头部完全没入基座平面以下，不会在底座贴合面形成凸起干涉，基座底面为整面平切结构，和安装基板接触时承压面积均匀，即使在频繁受到冲击载荷的工位上，也不会出现局部应力集中导致的基座压痕变形。斜槽两侧的壁厚经过均匀过渡处理，最薄位置仍保留足够的刚性余量，在销杆沿槽面滑动施压时，槽壁不会发生明显弹性形变，导向位置重复精度可以稳定保持在工装所需的公差范围内。

　　建模过程中，底座方块、沉孔、凸台、环形切除、弧形扫掠槽各特征的层级逻辑清晰，曲面与实体交接位置全部做了相切约束，不存在碎面、重叠几何或者非流形边，后续导入工程图环境时可以直接投影出三视图、剖视视图，标注孔位间距、槽面弧度、凸台高度等加工尺寸后即可直接交付铣削工序，不需要对模型几何做额外修补。基座棱角处除了功能必须的锐边定位面之外，其余非配合边均预留了小倒角，既可以去除加工后的毛刺，也能避免装配操作人员在搬运、锁紧过程中被锐边划伤，整体结构在满足导向、支撑、安装三项核心功能的前提下，尽可能压缩了零件体积与材料占用，适配各类紧凑空间内的机构布置需求。
