工业双侧扶手钢结构斜梯三维结构

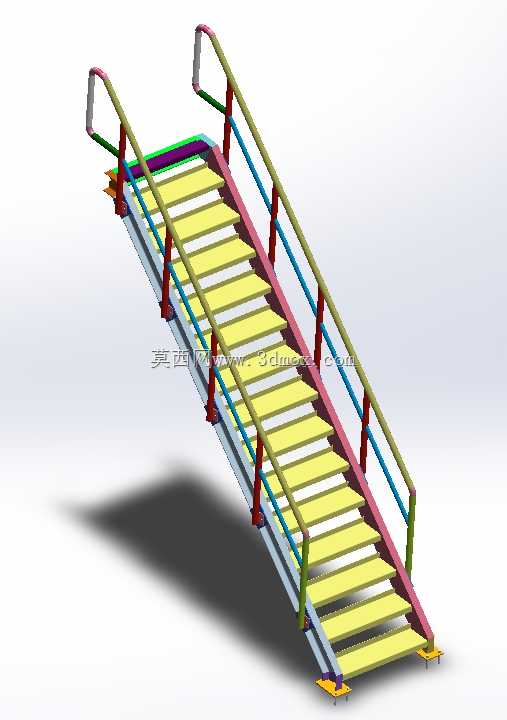

　　这套钢结构斜梯主要面向工业厂房、设备平台、检修通道、仓储夹层以及生产线旁固定通行场景。与民用装饰楼梯不同，工业钢梯的核心任务不是造型表现，而是在有限安装空间内提供稳定、耐久、可维护的竖向通行路径，同时保证人员上下时手部防护、脚部支撑和端部固定都具备明确的受力边界。模型中梯段采用倾斜布置，两侧设置连续扶手，踏步沿斜梁等距排列，整体结构逻辑清晰，适合在设备布置阶段进行空间校核、通道规划和钢结构详图深化参考。

　　从实际用途看，该类钢梯常用于平台边缘到地面之间的固定连接，也可布置在罐体周边、输送线侧方、厂房二层操作区或维修工位之间。梯段下端需要落在平整且具备承载能力的基础面上，上端则通常与平台梁、预埋件或设备框架连接。模型端部保留了连接板和固定件的表达，这一点在现场安装中很关键：若上端只做简单搭接，人员载荷和水平推力会使梯段产生滑移趋势；若下端没有可靠锚固，长期使用后也容易出现偏移。因此在工程应用中，斜梯不能只按踏步数量选型，还要结合平台高度、水平投影长度、通行频率和周边障碍物确定倾角与连接方式。

　　结构组成上，梯段两侧的斜向主梁承担主要弯曲载荷，踏步板横向铺设在主梁之间，扶手立柱从梯段侧边向上延伸，顶部圆管形成连续握持线。扶手并非单纯安全附件，人员在上下楼梯时会对扶手施加侧向和纵向力，立柱与梯梁之间的连接必须能够传递这些载荷。模型中扶手采用多层杆件表达，外侧主管承担握持功能，中间横杆可减少人员穿越风险，也能增强护栏整体刚度。对于检修平台类场景，扶手连续性尤其重要，扶手在梯段起步和结束位置应与平台护栏顺畅衔接，避免出现人员手部突然失去支撑的断点。

　　踏步设计采用等间距布置，踏面宽度和踢面高度沿斜向保持一致。工业梯道中，踏步尺寸的一致性比单块板的外观更重要，因为人员上下过程中形成固定步幅后，任何一处高度突变都可能造成绊脚。钢踏步表面在真实项目中通常需要考虑防滑措施，例如花纹钢板、冲孔板、防滑条或格栅板；模型以实体板件表达踏步轮廓，后续深化时可根据环境替换为不同面板形式。若梯道位于油污、切削液、粉尘或室外雨水环境，踏步面板的排水和防滑能力需要进一步加强，不能仅按干燥室内通道处理。

　　设计思路上，这类钢梯优先确定的是上下标高和可用水平距离。工业现场经常遇到平台高度已经确定、但地面通道被设备或管线占用的情况，此时梯段倾角会直接影响占地面积和通行舒适度。较缓的梯段占用水平长度更大，但上下更省力；较陡的梯段节省空间，却会增加攀爬强度和搬运难度。模型中的斜梯属于常规固定式工业梯形态，适合在人员定期通行、携带轻量工具的场景中使用。若需要频繁搬运物料，还应在梯段旁评估是否设置提升设备、坡道或检修吊装点，而不是把钢梯作为物料运输通道。

　　外形尺寸方面，三维结构能够直观看出梯段总宽、踏步数量、扶手高度、斜梁长度和端部连接位置。实际布置时，梯段净宽需要结合通行人数和检修需求确定，单人通道可采用较窄宽度，若存在交汇通行或携带工具箱的情况，则应预留更宽净空。扶手高度一般从踏步前缘连线处垂直控制，立柱间距不宜过大，以保证护栏在侧向推力下不产生明显变形。梯段两侧与设备、墙体、管道之间应保留安全间隙，避免人员肩部或手部与固定障碍物碰撞。

　　安装边界上，下端基础应能承受垂直载荷和水平反力，常见做法是将底板与预埋钢板焊接或通过膨胀螺栓固定到混凝土基础；上端则根据平台结构选择与钢梁焊接、螺栓连接或搭接到预埋件上。模型中端部连接件的位置提示了现场校核重点：基础孔位、平台梁标高、斜梁就位方向和扶手对接角度都需要在安装前复核。若钢梯位于设备振动源附近，还应检查螺栓防松、焊缝疲劳和扶手共振问题；若位于腐蚀环境，则杆件壁厚、表面涂装和维护更换空间也应纳入设计。

　　从建模角度看，该模型把斜梁、踏步、立柱、扶手管和端部固定件分层表达，便于设计者理解装配关系。斜梁是梯段的骨架，踏步决定步距和踏面边界，扶手系统形成安全防护，端部连接件负责把整套梯道固定到建筑或设备结构上。进行方案设计时，可以直接利用该模型检查楼梯与平台、护栏、设备外壳、管线桥架之间的空间干涉；进行详细设计时，则可进一步补充材料规格、焊缝尺寸、螺栓规格、面板防滑形式和表面处理要求。整体而言，该钢梯结构简洁、功能明确，适合作为工业固定通行设施的三维布局与结构深化参考。
