大跨度拱形轻钢厂房骨架结构设计

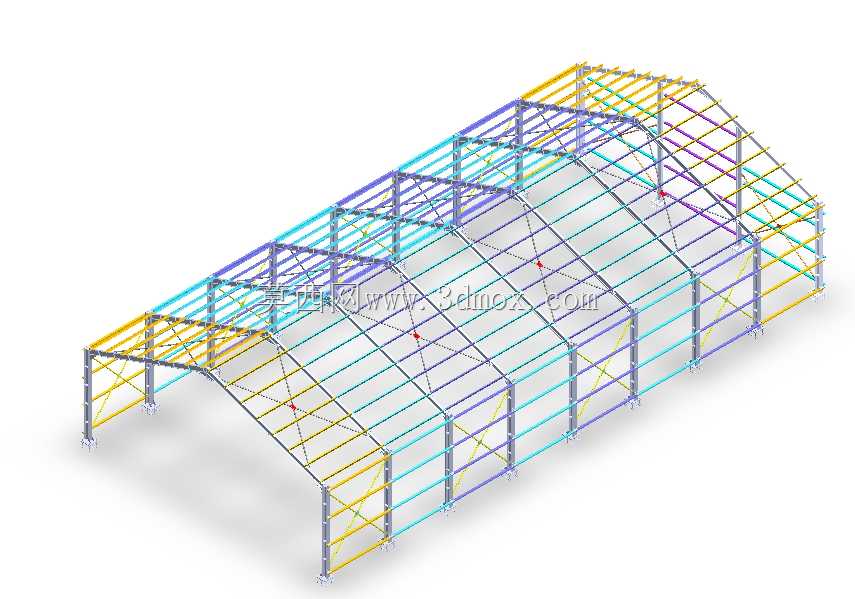

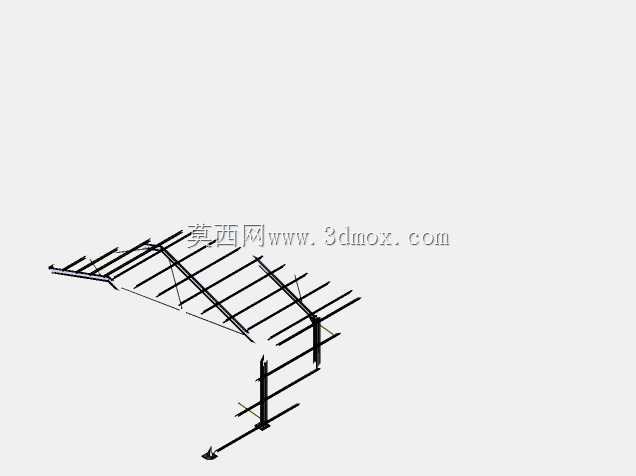

　　这套三维骨架呈现的是一座单跨拱形轻钢建筑的完整承重体系，整体沿纵向连续排布多榀主刚架，横向通过屋面檩条、墙面墙梁以及交叉支撑串联成空间整体。从结构布置看，主刚架采用变坡拱顶形式，两侧立柱落地并带柱脚锚接节点，柱顶向屋脊方向延伸出斜梁，斜梁在跨中附近形成平缓拱弧，既降低了屋脊峰值高度，又让屋面排水坡度自然形成。纵向各榀刚架间距均匀，屋面沿坡向通长布置檩条，墙面沿高度方向分层设置墙梁，构件之间通过节点板与螺栓连接的逻辑在模型中均有体现。

　　做这类结构建模时，最先要定的是建筑的外包边界。跨度方向由两侧柱脚中心线控制，柱脚需要预留基础短柱与锚栓的操作空间，不能把柱脚直接贴到场地红线；纵向长度由刚架榀数与柱距决定，两端山墙处刚架要考虑抗风柱的连接面；高度方向则由檐口净高和拱顶矢高共同确定，矢跨比的选取直接影响拱架内力分布——矢高过小则拱脚水平推力大，矢高过大则屋面受风面积和用钢量上升。模型中彩色区分的各段杆件，实际上对应了不同规格的型钢：主刚架梁柱通常采用焊接H型钢或冷弯C/Z型钢拼合，檩条墙梁多用冷弯薄壁C型钢，交叉支撑则采用圆钢或角钢，这套色彩分层在建模阶段便于按截面属性分组赋材，也方便后续出材料表。

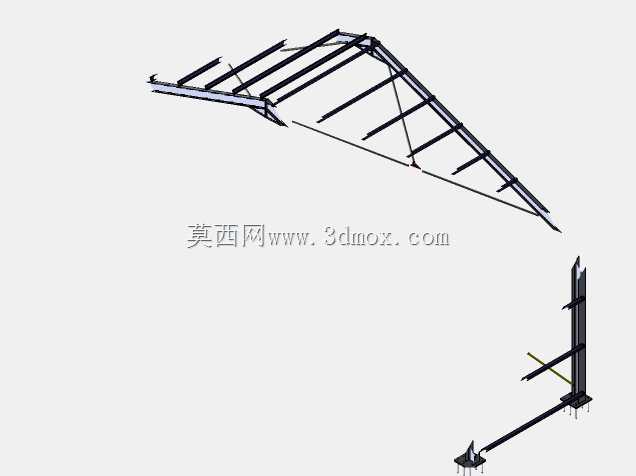

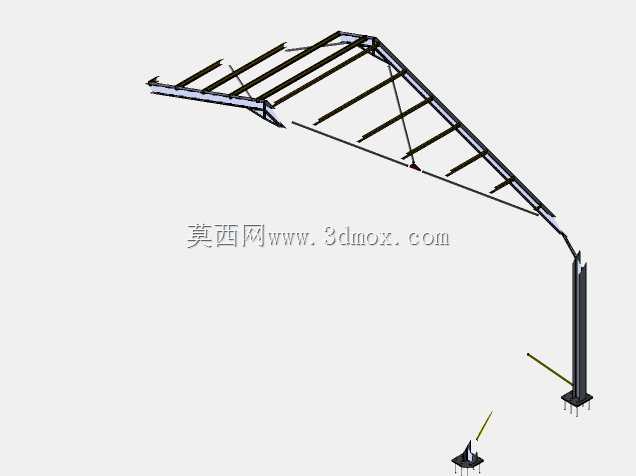

　　节点处理是这套骨架的重点。柱脚位置设置了底板与加劲肋，对应基础顶面的预埋锚栓群，安装时先调平底板再二次灌浆；梁柱节点、斜梁分段拼接处采用端板高强螺栓连接，模型里能看到端板外伸与螺栓阵列的布置；屋脊处两侧斜梁对接，需要保证拱弧切线平顺，避免折角造成应力集中。屋面交叉支撑布置在两端开间和中间隔跨的位置，形成水平桁架效应，把纵向风荷载和吊车制动荷载传递到柱间支撑；柱间支撑同样采用交叉形式，沿高度分层设置，是整个结构纵向抗侧刚度的主要来源。檩条与刚架斜梁之间通过檩托板连接，墙梁与立柱之间通过墙梁托件固定，拉条在檩条跨中设置，控制薄壁檩条的侧向稳定。

　　这类骨架常见于工业厂房、仓储库房、农贸市场大棚、临时加工车间以及农机停放场，使用场景要求内部无中柱、净空开阔，便于车辆回转和设备流水线布置。拱形屋面相比双坡屋面，在相同檐口高度下能获得更大的中部净空，适合堆放高位货架或架设悬挂输送管道；曲面造型也有利于减少屋面风吸积雪的局部堆积。实际工程中，围护结构通常在这套骨架外侧铺设彩钢压型板或夹芯板，屋面采光带可沿檩条方向嵌入透明板，山墙开门处则需要在刚架之间补强门梁，避免开洞削弱纵向刚度。

　　建模思路上，先以草图定位柱网轴线与拱弧轨迹，再沿路径布局生成主刚架，随后按柱距阵列，最后依次装配檩条、墙梁、支撑和节点板。这种参数化排布方式在调整柱距或跨度时，关联构件能同步更新，工程人员核对杆件相贯、螺栓间隙和支撑与门窗洞口的碰撞时，三维模型比二维图纸直观得多。需要特别注意的安装边界是：拱脚斜梁与立柱交接的内角区域要预留现场螺栓穿入的扳手空间，交叉支撑与檩条相交处要设置拉条穿孔或抱箍，柱脚底板下方要留出调节螺母高度，这些细节在模型中都应如实表达，才能直接指导车间下料与现场拼装。
