钢制轮辋轮毂轮缘承载行走结构

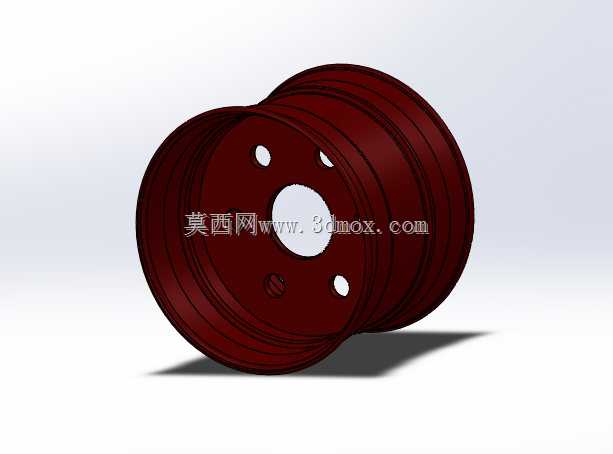

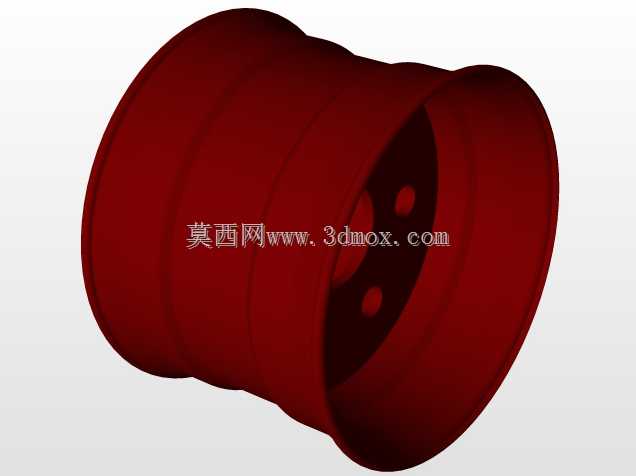

　　该轮体结构面向低速行走设备、工业搬运车辆以及小型轮式装备的轮辋总成设计，核心作用是承担轮胎安装定位、轮辐连接以及地面载荷向轴端传递的任务。模型呈现的是深槽式钢制轮辋与轮辐组合形态，外圈采用连续卷制成型的轮缘轮廓，中部保留较宽的轮槽，两侧凸起的胎圈座用于约束橡胶轮胎的胎圈位置，防止充气后轮胎在径向受载或转向侧向力作用下发生滑移、脱圈。轮辐端面上布置中心轴孔与多个螺栓过孔，中心孔承担与轮毂轴头的同轴定位，周边孔位则对应车轮紧固螺栓，形成扭矩传递路径。

　　从实际装配边界看，轮辋宽度决定了可适配轮胎的断面宽度范围，轮缘直径与胎圈座直径必须和轮胎规格严格匹配；设计时不能只关注外观回转体，而要把轮胎装拆空间、制动鼓或制动盘避让空间、螺栓分布圆直径、中心孔配合公差以及轮体偏距一并纳入校核。该结构在工程车辆、场地转运车、农用低速设备和改装轮式平台中较为常见，轮辋外侧需要留出轮胎拆装时的胎圈滑入槽，内侧则要避免与转向节、卡钳、悬架摆臂发生运动干涉。

　　承载思路上，轮辋筒体主要承受轮胎气压带来的周向张紧和地面冲击造成的局部弯曲，轮辐则承担弯矩向轴头集中传递的任务。模型中轮辐与筒身采用连续过渡连接，能够降低焊缝或成型圆角处的应力集中；端面开孔不宜随意增减，孔边距离中心孔和外圆都应保留足够材料宽度，否则在颠簸载荷下容易出现孔口撕裂或轮辐失圆。轮缘部位的翻边高度直接影响轮胎侧向保持能力，过高会增加装胎难度，过低则在低气压、急转弯工况下存在胎圈脱出风险。

　　建模过程中，回转轮廓可先通过草图确定胎圈座、轮槽、轮缘和过渡圆角，再利用旋转特征形成主体；轮辐上的孔系按圆周阵列处理，并在孔口加入倒角或沉台，便于螺栓穿装并减少锐边。若进入详图阶段，还需补充板材厚度、焊接坡口、轮辐压型深度、动平衡余量以及表面涂装要求。对于需要批量制造的钢制车轮，轮辋通常采用卷板、对焊、滚压成型工艺，轮辐采用冲压落料与拉延成型，二者组焊后还要控制端面跳动和径向跳动，以保证车辆行驶时的平稳性。

　　该三维结构把轮辋、轮辐、安装孔和轮缘约束关系完整表达出来，适合在行走机构方案阶段进行轮胎匹配校核、轴端布置检查和周边干涉验证。设计人员可围绕螺栓孔数量、分布圆、轮槽宽度、轮缘高度及轮体偏距进行参数调整，使其适配不同载荷等级和轮胎规格，而不是将轮体视为单一外观件。
