SKFUKF系列方形法兰带座轴承结构

　　方形法兰带座轴承单元常见于输送线、食品包装设备、农业机械、风机传动、小型搅拌装置以及空间受限的自动化设备中。它的核心作用并不只是“托住一根轴”，而是在设备运行过程中为旋转轴提供稳定径向支撑，同时承受一定方向的轴向载荷，并通过座体上的安装孔把载荷传递到机架面板或焊接支架上。与立式枕式轴承座相比，方形法兰结构更适合贴装在垂直板面、设备侧壁或端部支撑板上，四个安装孔围绕轴承中心对称布置，受力路径短，装拆时不需要在轴向上预留过长的支座空间。

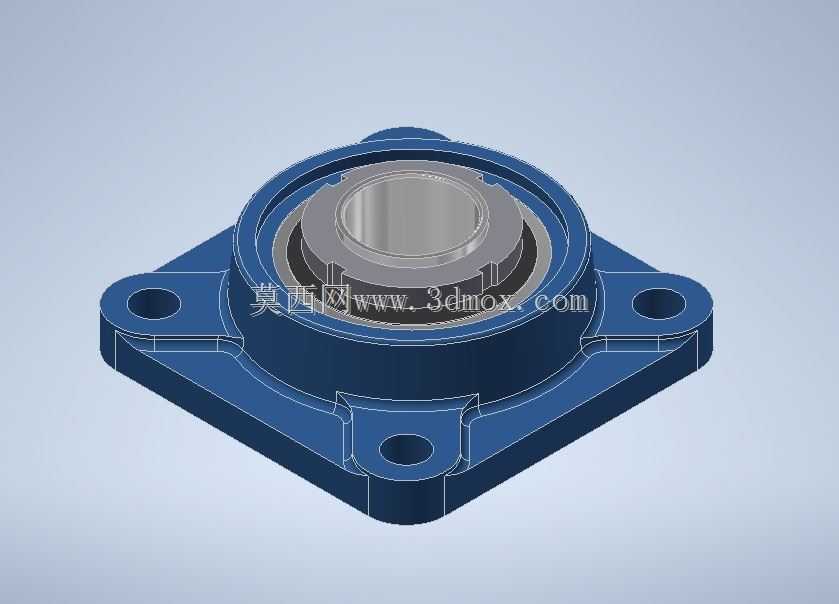

　　从实际选型角度看，UKF系列属于带座外球面轴承单元的典型形式，轴承外圈与铸造或成型座体配合，内圈通过轴上锁紧方式与传动轴固定。模型中可以看到中心轴承部分具有阶梯状内圈、滚动体容纳区域、密封结构以及外圈与座孔的配合关系；外部法兰座呈四角带孔的方形轮廓，中心为容纳轴承的圆筒形座孔，四角设置沉孔或通孔，用于螺栓穿过并固定到安装面。该类结构在工程中常用于轴端支撑或中间支撑，尤其在输送带辊筒、链轮传动轴、皮带轮输入轴等场景中，能够简化支架加工：设备侧板只需加工一个与轴承外径或定位止口相关的孔位，并在四角布置螺栓孔，即可完成支撑点安装。

　　设计这类轴承单元时，首先要明确轴径、中心高或法兰厚度、螺栓孔分布圆、安装孔直径以及座体外形边界。方形法兰座的优势在于四个固定点对称，承受倾覆力矩时比两孔菱形法兰更稳；但它对安装面平面度也有要求，若焊接支架变形严重，螺栓强行拉紧后会造成座体扭曲，进而使轴承外圈受力不均，出现发热、异响或早期失效。因此在机架设计阶段，安装面通常需要保持平整，必要时增加加强筋或加厚连接板，避免薄板在皮带张力、链条拉力或传动冲击下产生弹性变形。

　　轴承内部结构方面，外球面轴承通常具备自动调心倾向，能够补偿轴与安装面之间少量的角度偏差。这种调心能力对现场装配很有价值，因为长轴加工、侧板焊接和螺栓紧固都可能带来轻微不同轴。但需要注意，调心并不意味着可以忽略同轴度；当同一根轴上布置两个或多个带座轴承时，仍应控制各支撑孔的同轴度和轴的挠度。若偏差过大，轴承虽能短期运转，密封件和滚动体接触区却会持续承受附加载荷，寿命会明显下降。

　　模型的外形表达应重点还原法兰盘轮廓、四个安装孔、中心轴承外圈、内圈孔、锁紧件位置以及密封罩层次。方形座体四角通常做圆角过渡，既减少铸造应力集中，也避免安装时与相邻构件发生干涉。中心座体高于法兰平面，形成容纳轴承外圈的凸台；底部与安装面接触的区域应保持明确平面，便于在三维装配中检查贴合关系。对于设备布局人员来说，除了轴承本身尺寸，还要关注轴伸端、皮带轮、链轮或联轴器周围的维护空间：注脂、更换密封、松紧锁紧套以及拆装螺栓都需要留出操作位置。

　　在传动系统中，这类轴承座往往承受由皮带或链条传来的交变载荷。皮带传动时，拉力方向通常沿带轮紧边方向，设计支架时应让载荷尽量指向座体支撑区域，而不是让法兰板承受悬臂弯折；链条传动则存在多边形效应和瞬时冲击，对螺栓预紧和座体刚性要求更高。若用于风机或搅拌设备，还需考虑轻微振动、环境粉尘以及清洗水冲刷，因此轴承外侧密封结构不可省略。模型中内外圈之间的环形层次可用于表达密封盖、挡圈或润滑腔，使装配人员理解轴承并非简单的一个圆筒零件，而是包含支承、锁紧、密封和润滑边界的完整单元。

　　安装边界上，方形法兰的外轮廓决定了设备侧板上所需的平面区域，四角孔位决定螺栓规格和扳手空间，中心孔轴线则决定传动轴高度。进行三维布置时，应把轴承座作为轴系定位基准之一，先固定轴线，再校核法兰外缘与护罩、机架梁、电机板、张紧机构之间的间隙。对于需要频繁更换或维护的设备，法兰外侧应预留抽出轴或拆卸轴承组件的空间；对于洁净或潮湿工况，还可在安装面与法兰之间增加调整垫片或密封垫，以补偿平面误差并减少污物进入。

　　从结构建模思路看，先建立轴线和法兰安装面，再以中心孔为基准生成座体凸台与方形板，能够保证轴承孔与安装面的垂直关系。四个安装孔宜采用对称阵列方式创建，孔位与中心距保持参数关联，方便后续系列化更换规格。轴承部分则应区分内圈、外圈、滚动体、密封件和锁紧结构，不必在设备总装中过度追求每个滚动体细节，但在部件展示或教学模型中，保留这些层次有助于说明载荷如何从轴传递到内圈、滚动体、外圈，再经法兰座传到机架。

　　总体而言，方形法兰带座轴承的价值在于把轴承支承、座体安装和轴系固定集成在一个紧凑单元中。它降低了非标设备支撑结构的设计难度，也提高了现场装配效率。工程应用中只要围绕载荷方向、安装面刚性、孔位同轴度、密封维护和外形干涉进行校核，这类轴承单元就能在输送、包装、食品、农业和通用自动化设备中提供稳定可靠的旋转支撑。
