剪叉式可升降移动作业平台车

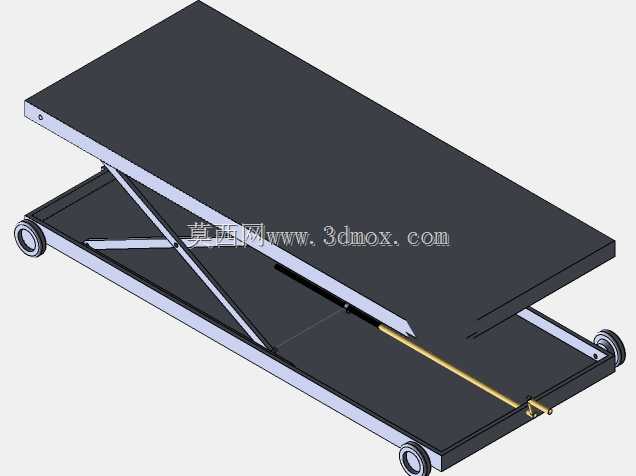

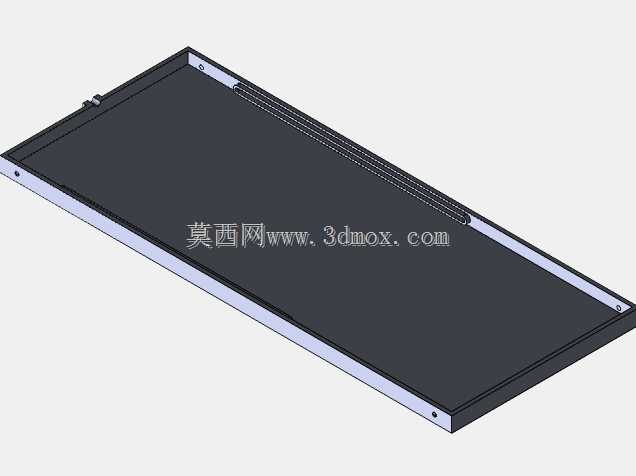

　　这套结构围绕车间内短距离转运与高度对位需求展开，主体由底部承载车架、中部剪叉支撑臂组、上部矩形工作台面以及四角行走轮组成。底部车架采用型钢拼焊思路，在三维结构中表现为封闭矩形框体，框内预留驱动杆件安装空间，两侧纵梁承担剪叉铰点传递的倾覆力矩与垂直载荷。上部台面同样采用平板加边框的形式，台面面积大于底部车架投影，在低位状态下可完全覆盖剪叉机构，避免工件、工具或人员肢体误入运动间隙。

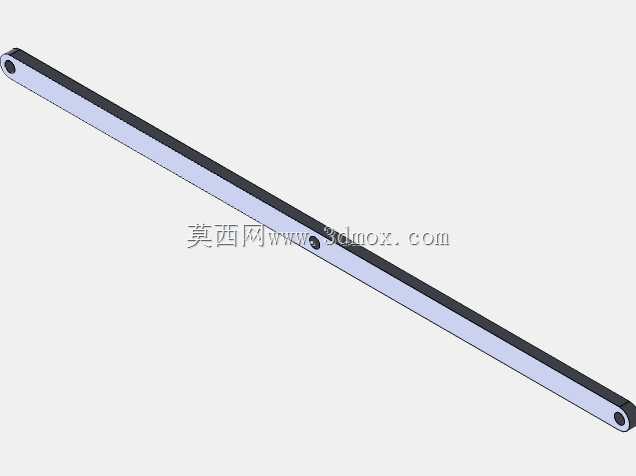

　　剪叉臂采用两组交叉布置的箱形或矩形截面杆件，臂体之间通过中部销轴形成铰接，一端分别与底架、台面采用固定铰座连接，另一端则沿底架和台面的导向区域滑动。升降过程中，滑动端随剪叉开合改变支点间距，固定端保持位置不变，从而把水平方向的牵引运动转化为台面的垂直升降。该结构的特点是收拢后整体高度低、展开后行程较大，且在中位附近具有较好的刚度，适合承担中等载荷下的平稳托举。

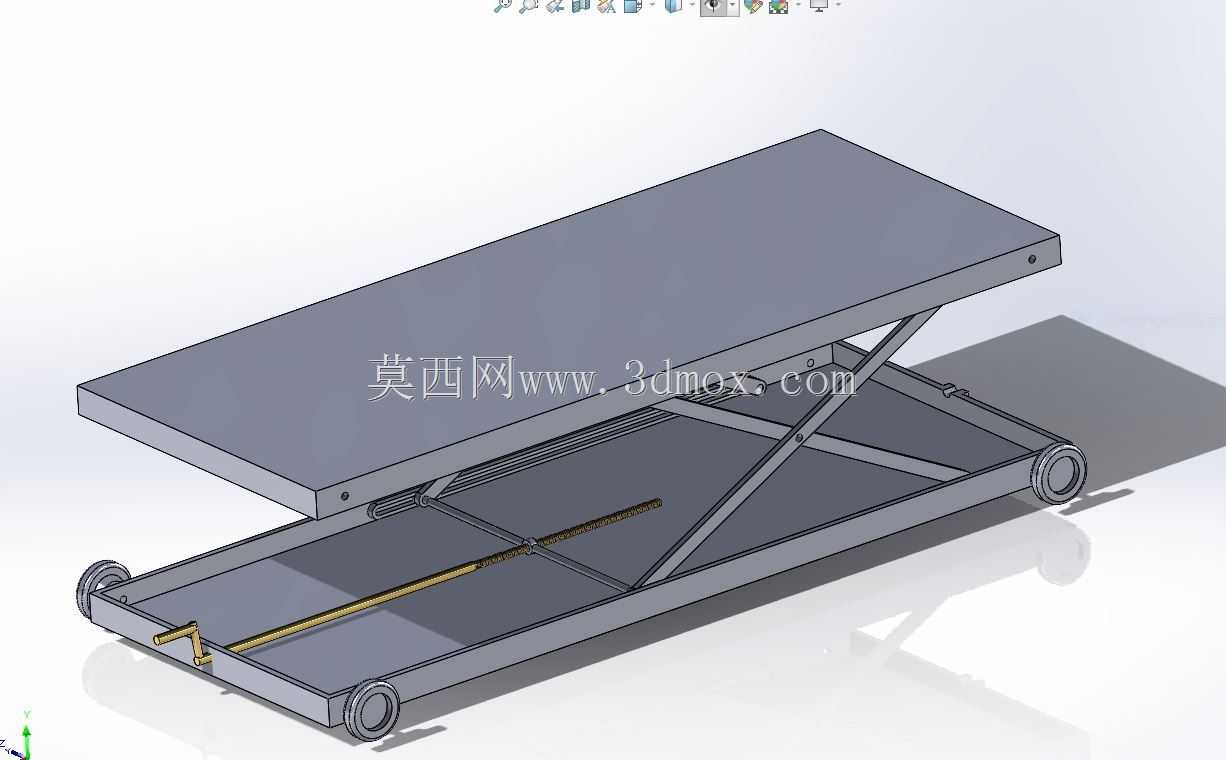

　　驱动部分没有采用常见的液压油缸布置，而是在底架内部设置长行程丝杆及联动杆件。丝杆沿车架纵向布置，通过端部摇臂或外接动力输入旋转，带动剪叉滑动支点靠近或远离固定支点。手动输入时，操作人员可在车架端部缓慢转动驱动件，使台面逐段升高；若后续改造为电动控制，也可在同一轴线上接入减速电机，而不必大幅改动剪叉主体。丝杆传动相比液压方案，管路、油液和密封件更少，停位后的高度保持能力较好，适合对清洁度有要求的装配工位、检验工位或轻型维修工位。

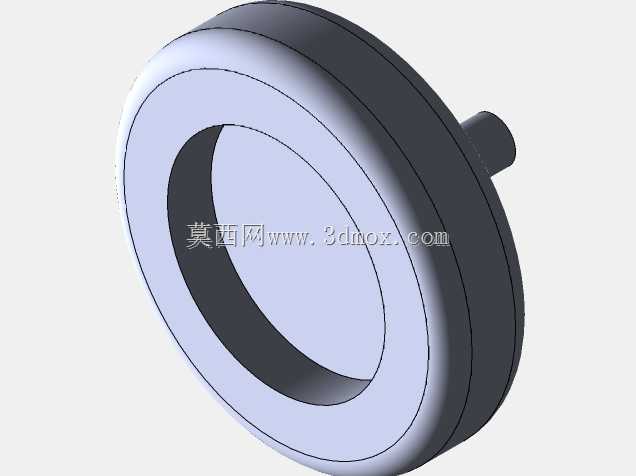

　　行走功能由底架四角的脚轮实现。轮体布置在车架外侧下方，使整车在推移时具有稳定支撑轮廓；低位状态下，重心贴近地面，转向和短距离移动较为灵活。需要注意的是，脚轮主要满足车间平整地面上的移位需求，并不承担长距离运输冲击。建模时轮轴安装位、轮缘外径与底架下平面之间的间隙需要重点校核：间隙过小会在经过焊缝、地坪接缝时发生磕碰，间隙过大则会抬高最低工作高度，影响剪叉收拢后的通过性。

　　从实际用途看，该平台可放置在装配线旁，用于把箱体、夹具或半成品抬升到与操作面一致的高度；也可作为维修辅助车，承托可拆卸部件，减少人工反复弯腰搬抬。若台面增加定位孔、挡边或防滑垫，还能扩展为焊接工装、检测工装或轻型装配工作站。上部平板边缘预留的连接点位，为后续安装限位块、夹紧器或护栏提供了基础。

　　结构设计上，剪叉铰点的同轴度是关键。两侧臂组若不同步，台面升降时会出现卡滞或偏摆，因此三维布置中应保证左右铰点轴线共线，并使滑动端导向方向平行于车架中心线。销轴与臂板之间需要设置衬套或耐磨件，底架与台面的铰座则应通过加强板分散局部应力。台面承受偏载时，剪叉臂不仅受轴向力，还会产生弯曲趋势，因此臂体截面高度、铰点附近板厚以及焊接过渡区域都应结合额定载荷进行复核。

　　安装边界方面，整车外形以长方形底盘为基准，长度方向容纳丝杆和摇臂操作空间，宽度方向决定脚轮跨距和台面稳定性。收拢状态下，总高度由底架梁高、脚轮直径、剪叉臂叠放厚度及台面板厚共同决定；升至高位时，剪叉臂接近立起，台面下方形成较大开放空间，但此时侧向稳定性下降，不宜在台面边缘施加过大水平推力。工作台面周边应保留人员操作和货物取放距离，底架端部的驱动位置也需留出摇臂旋转或电机维护空间。

　　在三维建模过程中，可先建立底架、台面和剪叉臂的骨架草图，确定固定铰点、滑动铰点以及丝杆轴线的相对位置，再通过装配约束模拟升降行程。运动检查时应关注三类干涉：一是剪叉臂在最低位与底架、台面的叠放间隙，二是丝杆、摇臂与臂板在开合过程中的扫掠空间，三是脚轮转向时与车架端部的避让关系。把这些边界在模型阶段处理清楚，后续出工程图、采购标准脚轮和销轴、以及焊接加工时都会减少返工。
