热镀锌产线液压升降吊运成套设备

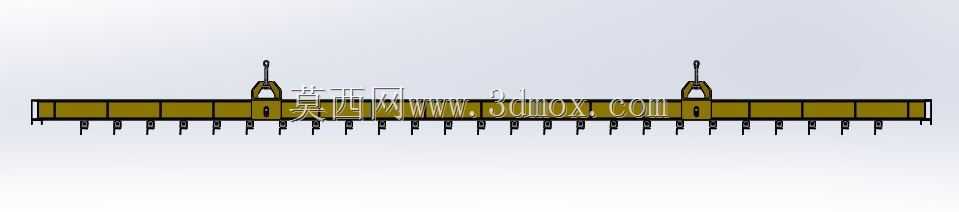

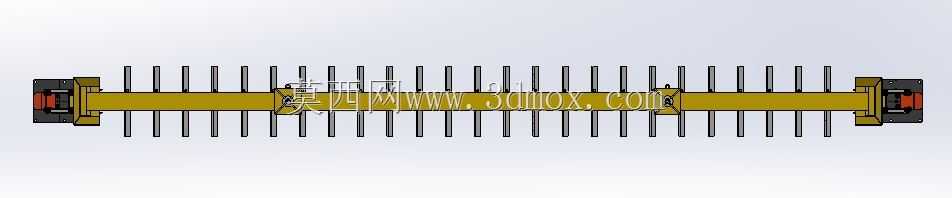

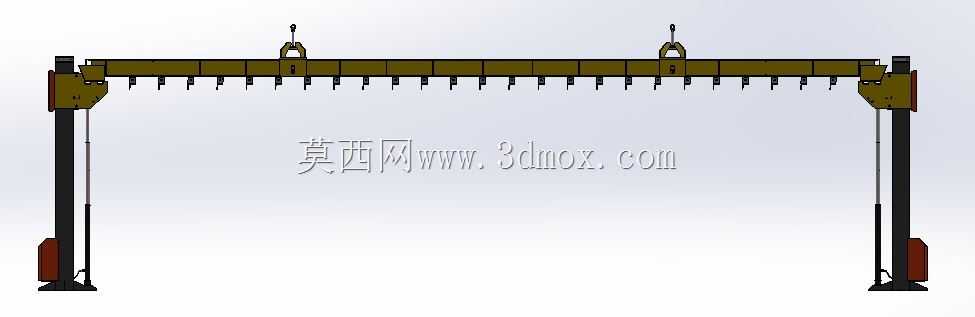

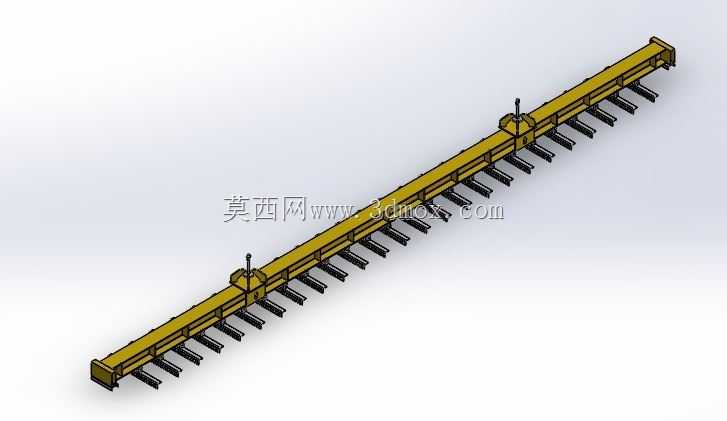

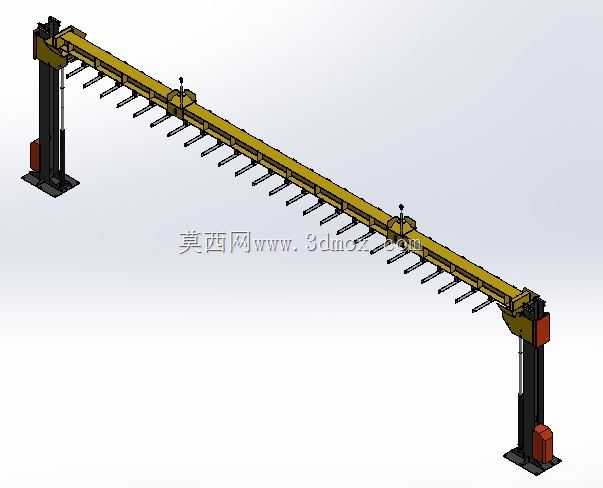

　　这套三维结构对应热浸镀锌连续作业线上的工件升降转运工位，整体采用双立柱龙门跨架布局，横跨在镀锌锅槽体上方，两侧立式液压顶升柱分别落地固定在车间地坪的承重基础上，顶部通长主梁沿槽体长度方向延伸，梁底均匀排布数十组挂具吊点，可同时挂载整批待浸镀的钢结构件、五金件挂具。

　　从现场工艺排布逻辑来看，该设备的安装边界需要严格匹配镀锌锅的槽口尺寸：两侧立柱内侧净距要留出槽体两侧操作通道与排烟风道的安装空间，立柱底面预埋钢板的水平度、跨距同轴度需要在土建施工阶段就完成校核，避免后期主梁负载行走时出现卡滞。主梁底部的密集吊点间距按照常规挂镀工件的挂具尺寸排布，单点承重经过载荷分配计算，整梁满载工况下的下挠量预留了补偿拱度，防止长梁长期受热后出现永久变形。

　　驱动形式采用双侧液压缸同步顶升方案，相比传统钢丝绳卷扬提升，液压传动的启停冲击更小，重载低速运行时的位置保持能力更强，工件浸入锌液的过程可以做到匀速缓降，避免高速下落造成锌液剧烈飞溅，也能让镀件表面的锌层附着更均匀。两侧立柱内部集成了导向滑轨与同步拉杆，机械强制同步结构配合液压系统的分流集流阀，双重保障左右两侧升降行程偏差控制在工艺允许范围内，不会出现主梁倾斜、挂具刮蹭槽壁的问题。

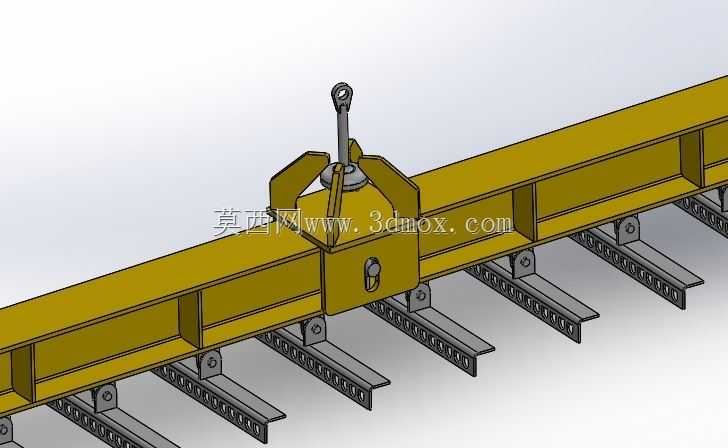

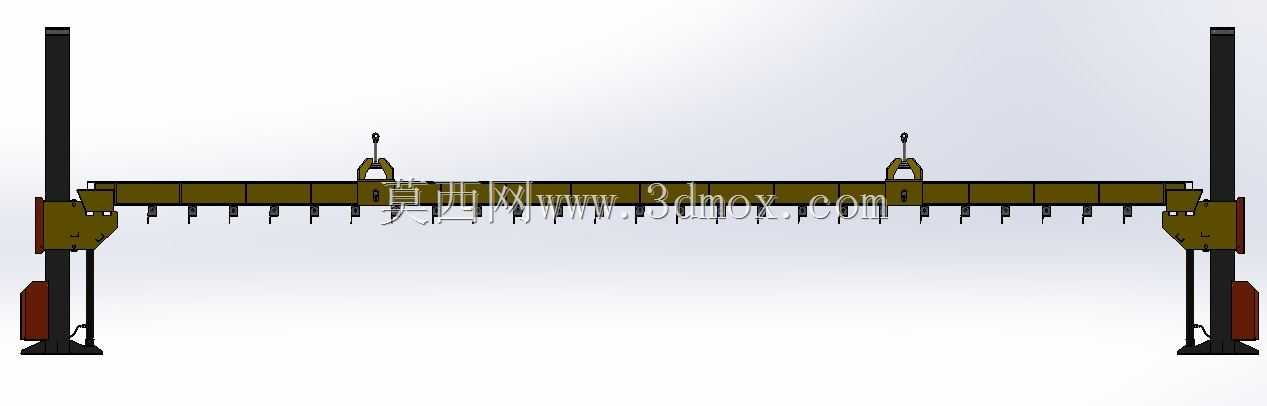

　　主梁两端的顶部设置了两组独立的起重吊点机构，可配合车间上方的行车完成挂具的取放转接，也可以在升降工位完成工件从助镀槽到锌锅、再到冷却槽的工序转运。设备整体的外轮廓高度需要匹配车间厂房的净空高度，主梁上升到最高位时，挂具底部要高出锌锅沿口足够安全距离，方便工人清理锌灰、添加锌锭；下降到最低工位时，挂具上的所有工件能够完全浸没在锌液液面以下，保证镀层全覆盖无漏镀。

　　结构建模过程中，两侧立柱的箱体焊接件、主梁的分段拼接法兰、底部吊点的挂接结构都做了独立的零件拆分，现场安装时可以分段吊装再组对焊接，运输环节也能适配常规货运车辆的尺寸限制。立柱下部靠近锌锅的区域做了隔热防护设计，避免高温锌液的热辐射长期烘烤液压管路与密封件，液压管线沿立柱外侧走线并配套耐高温防护套管，兼顾检修可达性与运行安全性。这类设备广泛应用于标准件热镀锌、钢结构件防腐处理的批量生产线，替代传统人工操控行车吊运的作业模式，浸镀时长、升降速度都可以按工艺参数预设，批次工件的处理一致性远高于人工作业，同时减少操作人员靠近高温锌锅的作业时长，降低车间热害与飞溅烫伤的安全风险。
