台钳式弹簧锁紧夹持工装结构

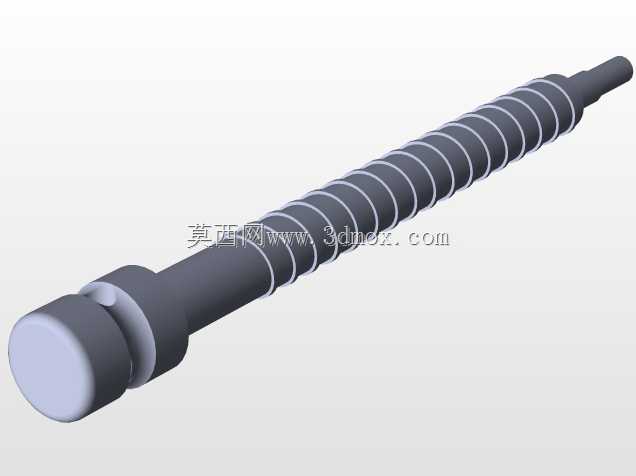

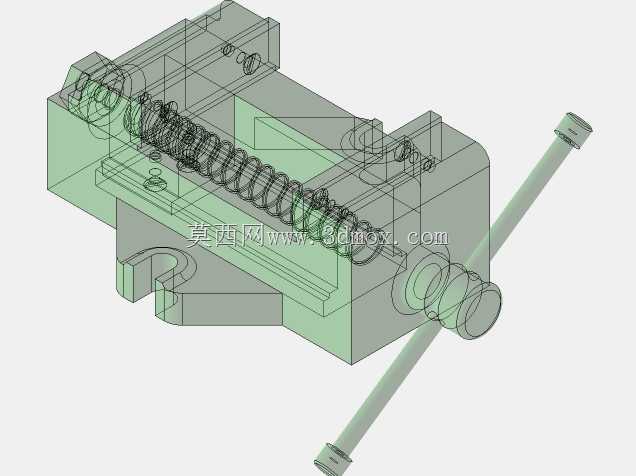

　　这套夹持工装的结构主体采用固定式钳座与活动钳口配合的布局，整体围绕中小尺寸工件的稳定装夹需求展开，钳体底座预留了与工作台面连接的安装孔位，可直接通过螺栓固定在钳工台、铣床工作台或检测工位平板上，安装边界清晰，底座底面为完整平面，贴合安装面后不会出现翘动间隙。工装的核心传力路径从外置操作杆输入端开始，操作杆穿入钳体侧部的传动套，转动操作杆即可带动内部丝杆旋转，丝杆外周套装的圆柱压缩弹簧沿钳体内部导向槽布置，弹簧一端抵靠活动钳口尾部、另一端限位在钳体中段的定位台阶上，丝杆转动时驱动活动钳口沿底座导轨方向直线进给，弹簧在进给过程中提供持续预紧力，既可以抵消丝杆传动间隙带来的夹持松动，也能在夹持脆性工件时缓冲刚性夹紧力，避免工件表面被压伤。

　　钳体外壳采用箱型包覆结构，将丝杆、弹簧、活动钳口尾部的传动部件全部封闭在腔体内部，仅露出钳口夹持端与操作杆接入端，这种封闭式结构在车间多切屑、多切削液的加工场景下，能够有效阻挡金属碎屑、粉尘进入传动副，减少丝杆螺纹磨损与弹簧卡滞故障，日常维护仅需定期从操作杆端口注入润滑脂即可，无需频繁拆解钳体清理内部。活动钳口与固定钳口的相对夹持面加工有平行定位平面，夹持面的有效宽度覆盖常规方形、圆形工件的装夹范围，针对轴类零件装夹时，可在钳口平面加装V型块附件，圆形工件放入V型槽后对中精度稳定，钻削、铣削平面工序中工件不会出现周向转动。工装的操作杆采用长力臂设计，操作人员施加较小的手部扭矩即可通过丝杆增力获得足够夹持力，

　　在装配工位用于固定小型零部件进行拧螺钉、压装衬套作业时，单手即可完成锁紧与松开动作，作业节奏流畅。从结构设计逻辑来看，弹簧预紧结构的选型经过受力匹配，弹簧的自由长度、压缩行程与活动钳口的最大开合距离相适配，钳口完全张开时弹簧仍保留一定预压缩量，不会出现弹簧松脱掉落的情况；钳口闭合到最小夹持位时，弹簧压缩量处于材料弹性极限范围内，长期反复夹持作业不会产生塑性变形。钳体内部的导轨面与活动钳口滑动面采用小间隙配合，滑动过程中无明显旷量，保证夹持重复定位精度，在批量小件加工工序中，每次更换工件后钳口的夹持位置一致性好，减少工件找正辅助时间。这套工装除了常规机加工装夹用途外，也可布置在自动化生产线的人工上料工位，作为工件临时定位载体，

　　配合周边气动或电动执行机构完成工件姿态固定，箱体式的外壳结构也避免了操作人员误触内部运动部件，满足车间作业安全防护要求。钳体各零部件的拆分结构清晰，丝杆、弹簧、操作杆、钳口滑块均可独立拆卸更换，易损件维护成本低，适配多品种小批量生产车间的柔性装夹需求。
