撬装式工业冷却机组内部结构

　　这套三维结构表现的是一台集成在公共底架上的工业冷却机组，整体采用撬装化布置思路，把换热、循环、动力、围护和检修空间集中在一个可整体搬运的单元内。现场应用时，这类设备常布置在厂房外侧、工艺设备旁或公用工程区域，为液压站、注塑设备、反应装置、焊接装备、空压机系统以及需要稳定温度的生产线提供循环冷却介质。相比现场分散安装的方式，撬装单元在制造阶段即可完成主要管路、泵、阀、换热部件和护罩的装配，现场只需要对接进出液管、电源和控制信号，能够减少基础施工和现场配管工作量。

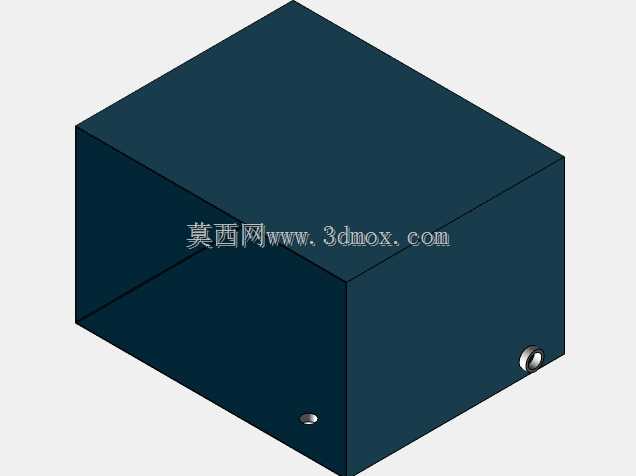

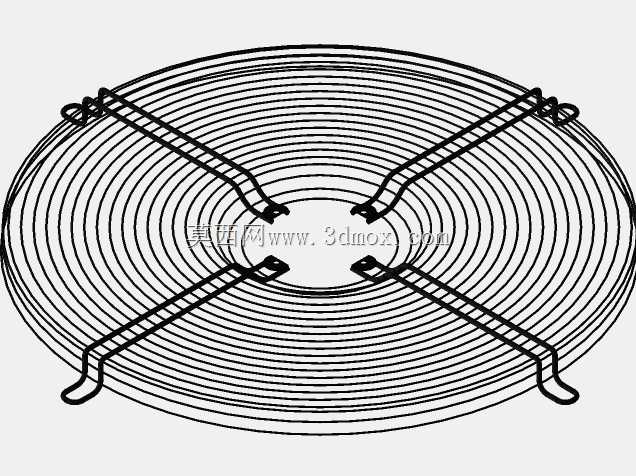

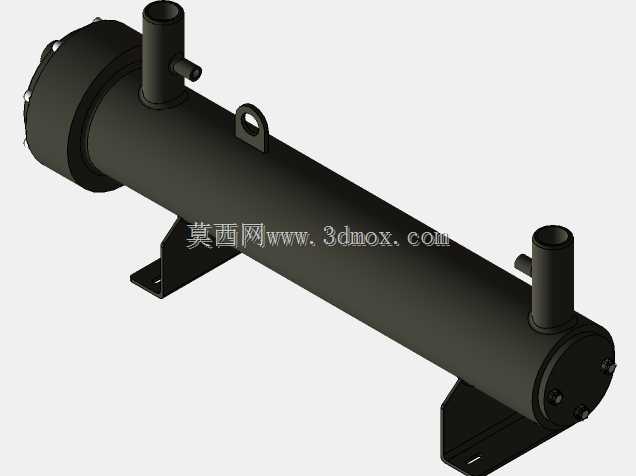

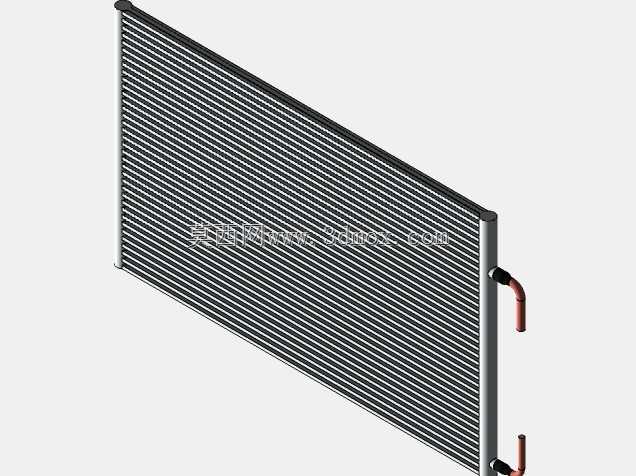

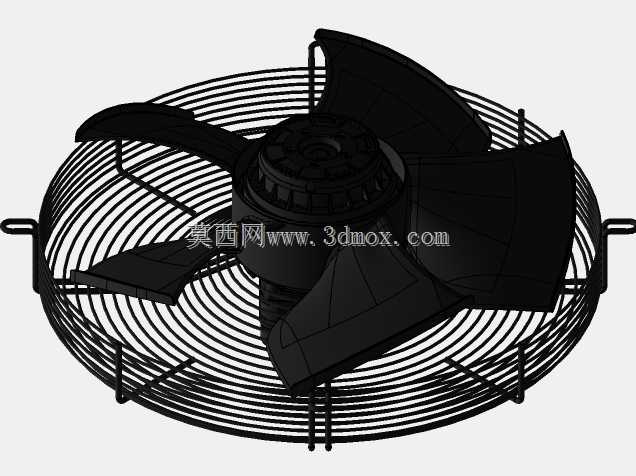

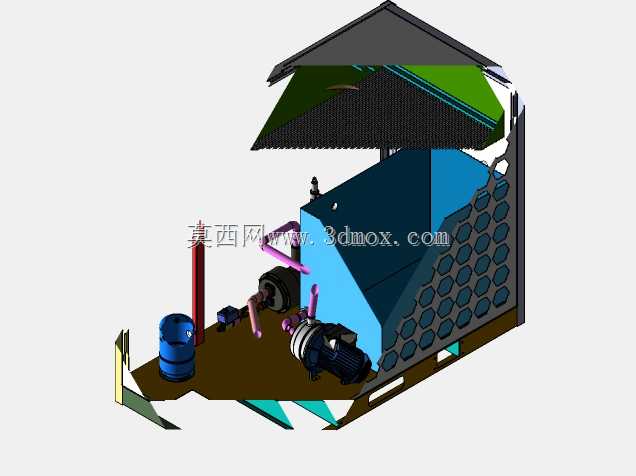

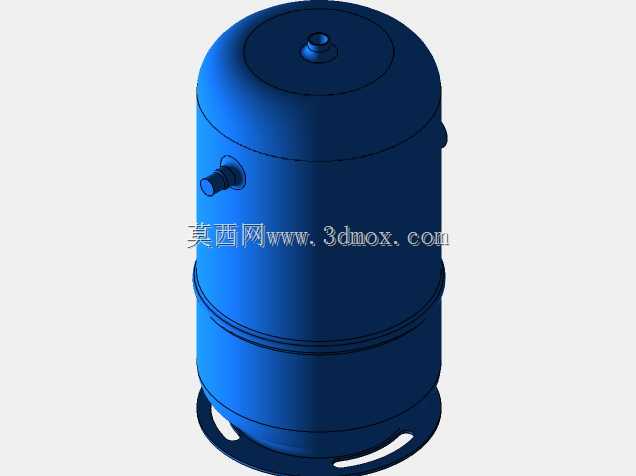

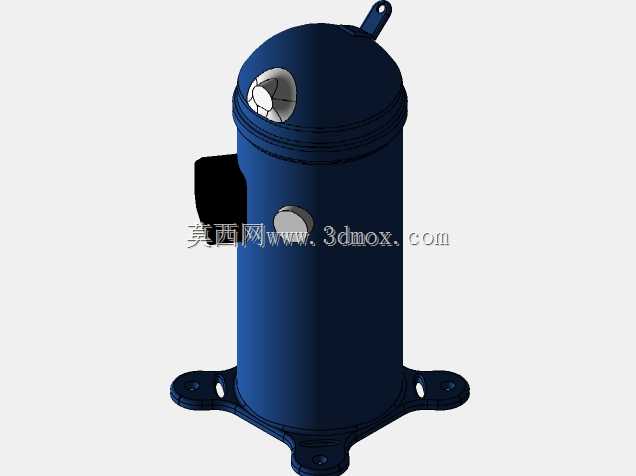

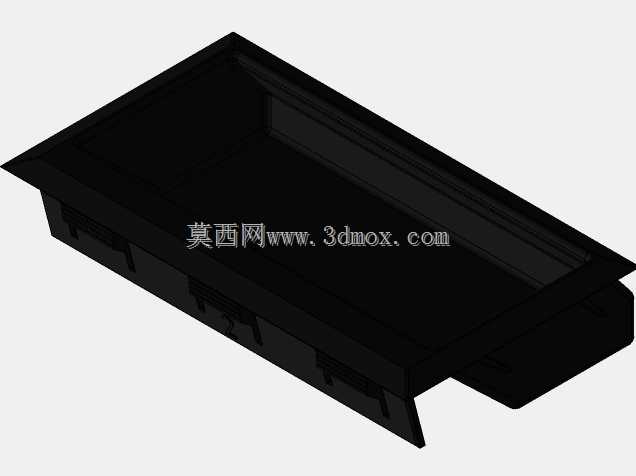

　　从模型剖切效果可以看出，机组上部为风冷换热区域，倾斜或屋盖式外罩内部布置大面积换热芯体，风机形成的气流穿过翅片或管束区域，将介质携带的热量排到环境中。换热面外侧设置防护与导流结构，既避免人员直接接触运动部件，也能引导气流方向，降低热风短路回流的概率。下部蓝色主体可理解为储液、换热或箱体功能区，周边布置泵组、过滤器、管路、阀门和小型附件，各部件通过底架上的预设位置固定，形成紧凑的工艺回路。

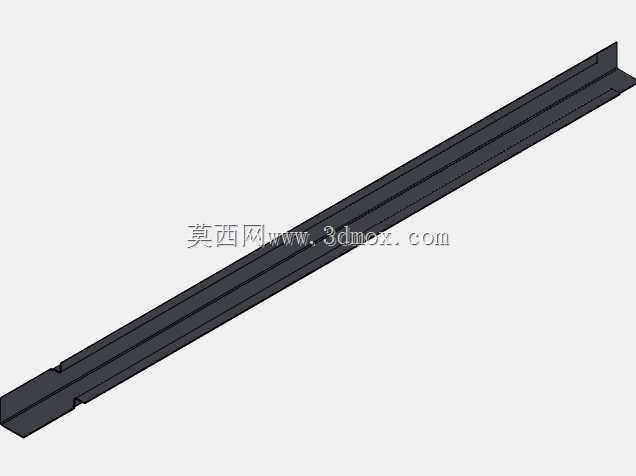

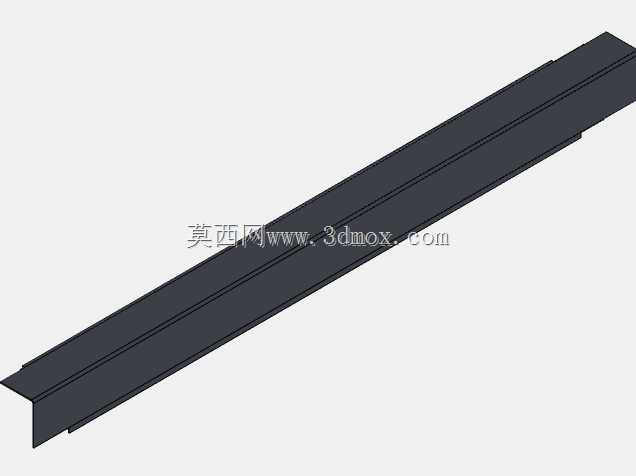

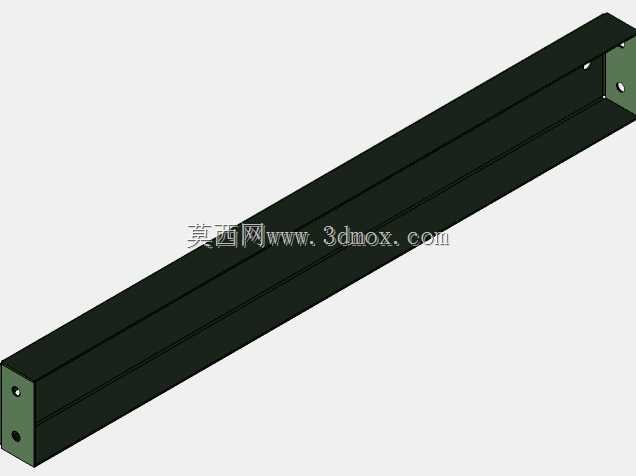

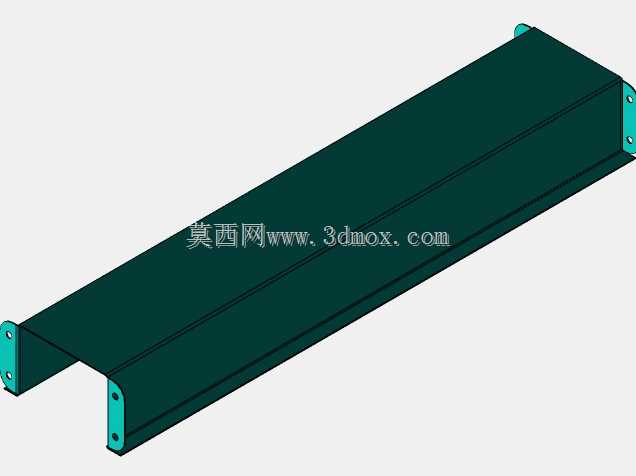

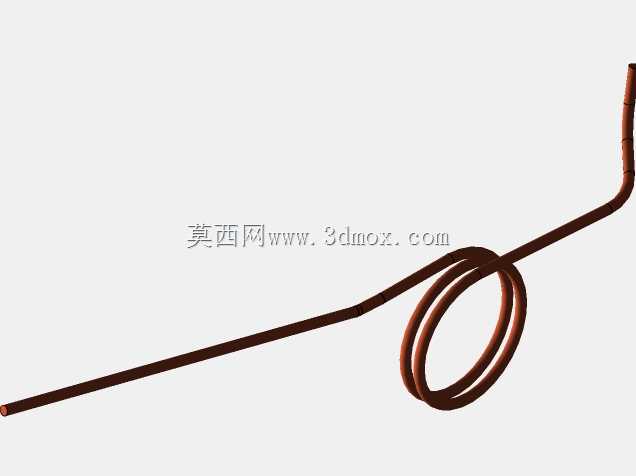

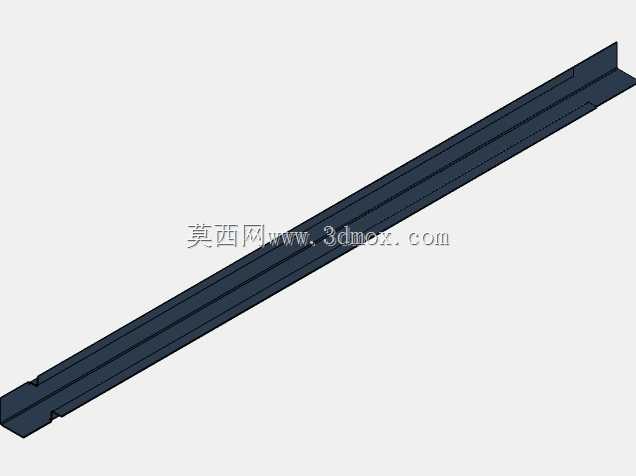

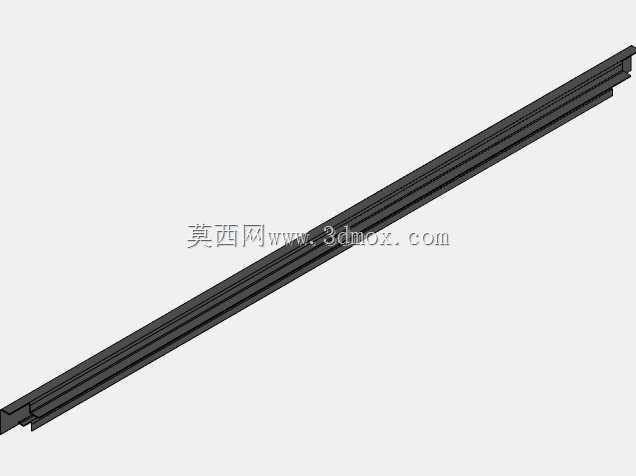

　　结构设计时，底架承担整机重量、吊装载荷和运输振动载荷，通常采用型钢或焊接梁形成矩形承载框架。泵、电机、箱体和换热模块的支撑点应落在刚度较高的梁位上，避免薄板直接承重。管路走向需要兼顾介质流速、排气、排液和维修拆卸，泵入口段应尽量短而顺直，减少急弯和局部阻力；出口管路上设置减振或柔性连接，可降低机械振动向主管路传递。模型中不同颜色的管道和附件有助于区分回路关系，实际建模时还应继续补充法兰密封面、螺栓孔位、管夹间距、焊缝或接头位置，使装配层级更接近生产图纸。

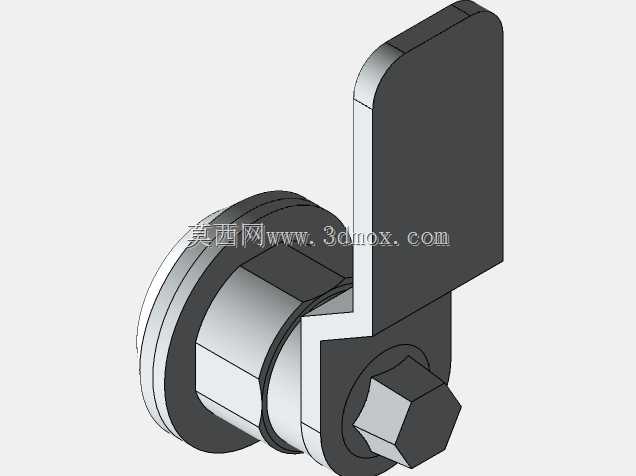

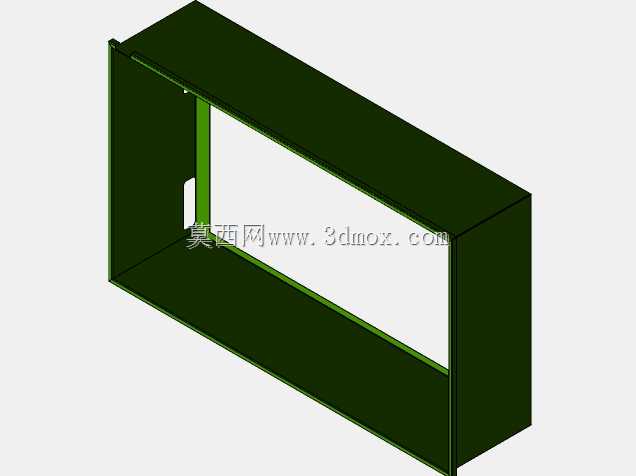

　　安装边界方面，机组四周需要保留开门、抽芯、更换滤芯和拆装电机的空间，顶部排风方向不应贴近屋檐或封闭墙面。底架下方可设置叉车孔、吊点或减振垫位置，便于运输和就位。若设备在户外使用，外罩还要考虑防雨、排水、防风和检修门开启角度；若在室内使用，则应重点核算排风通道和环境补风，避免热空气在设备周围循环。电气元件与管路分区布置时，应让易泄漏接头远离接线部位，维护通道保持连续，不能为了追求紧凑而牺牲滤芯、泵头和阀门的操作空间。

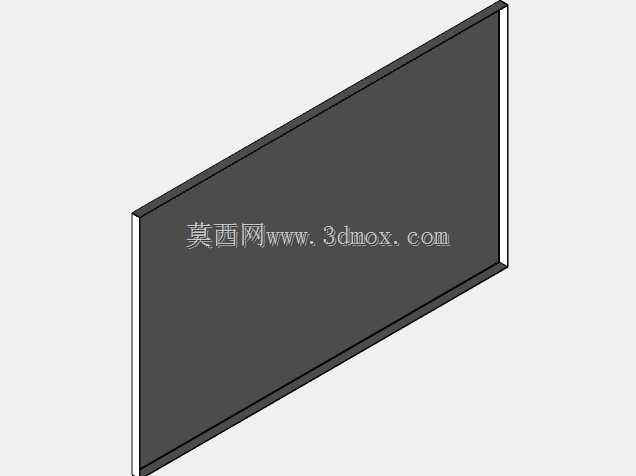

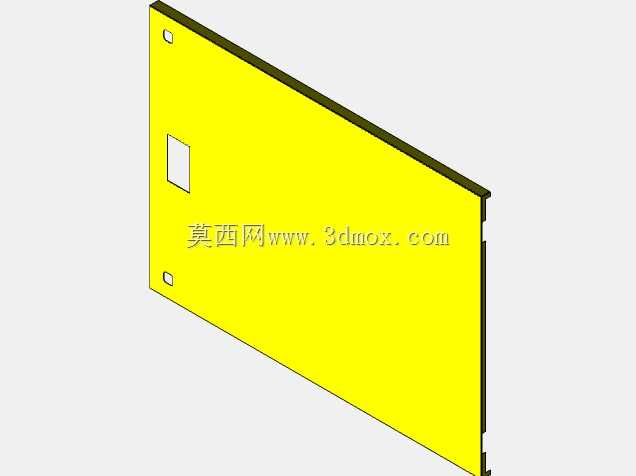

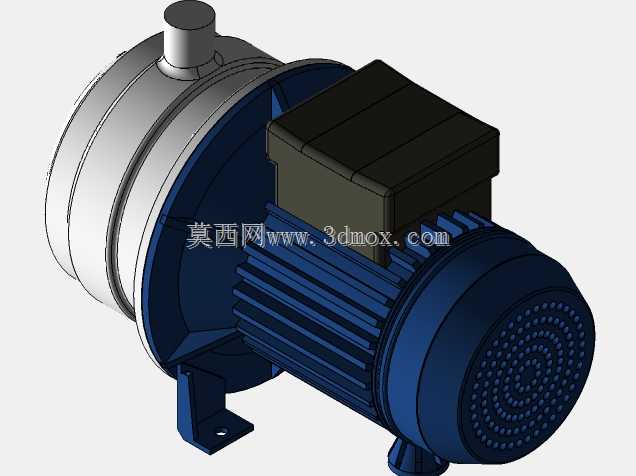

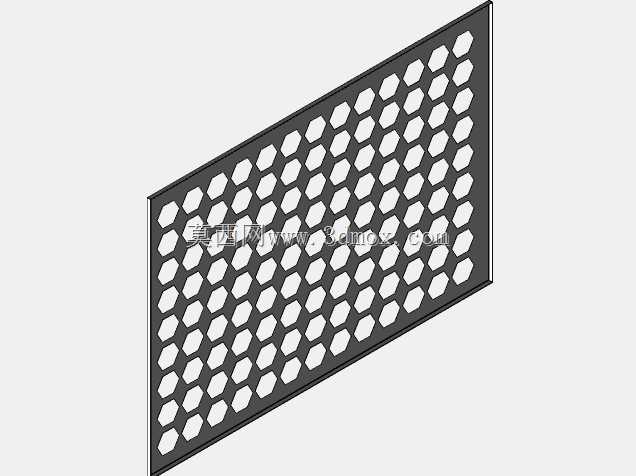

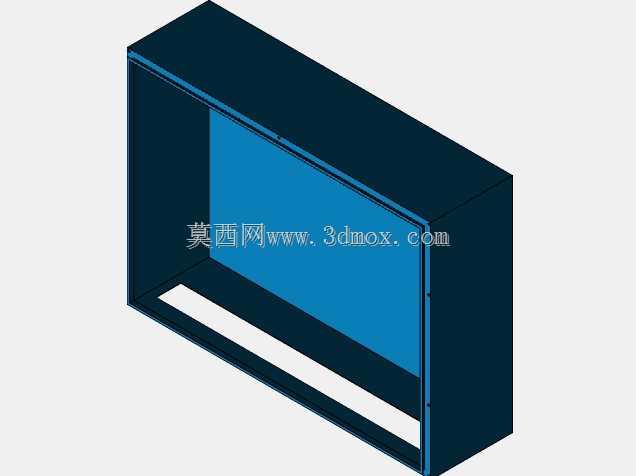

　　建模过程中，可按底架、换热芯体、风机护罩、储液箱体、泵组、管路、阀件和外护板拆分装配。换热芯体属于易更换模块，其固定方式宜采用滑轨、压板或螺栓连接，保证拆卸时不必大面积拆除周边管路。泵组与电机的同轴度、底座平面度和减振件压缩量需要在工程图中明确控制；大型箱体则要考虑充液后的变形以及支撑梁受力。外护板上的蜂窝状通风孔既承担进风防护，也影响外形和气流阻力，孔阵区域应与内部换热面保持合理距离，避免局部进风不均。

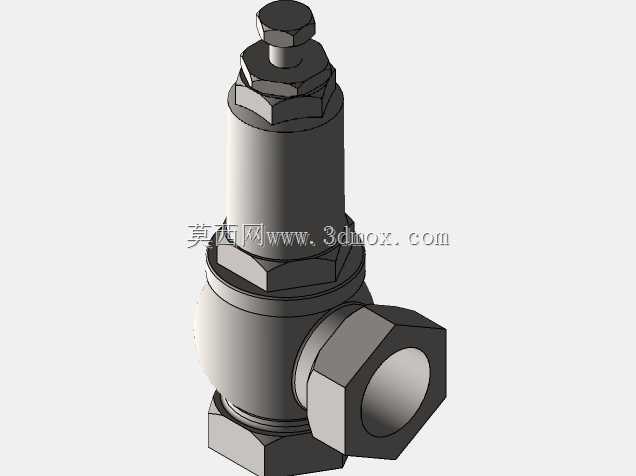

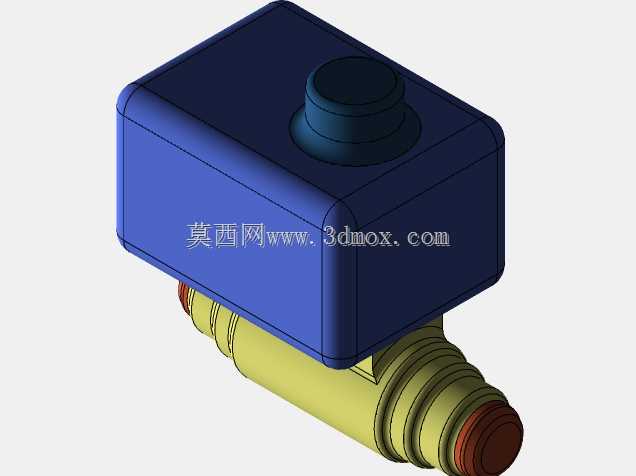

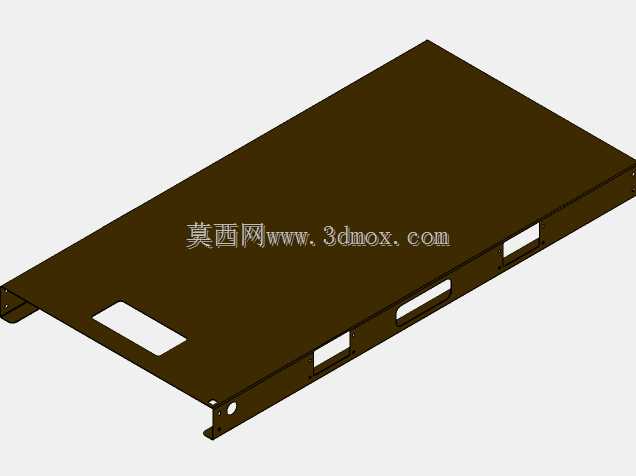

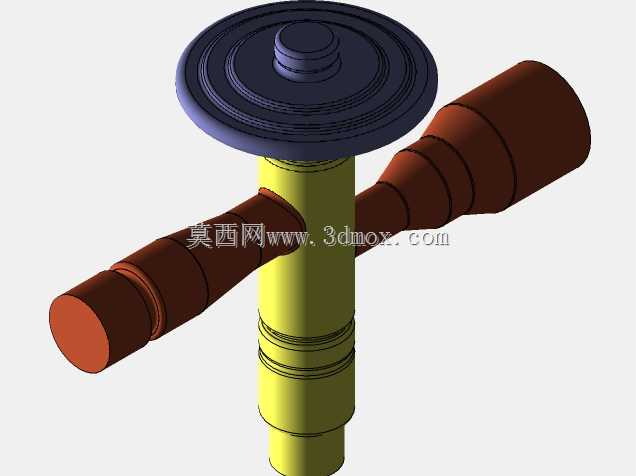

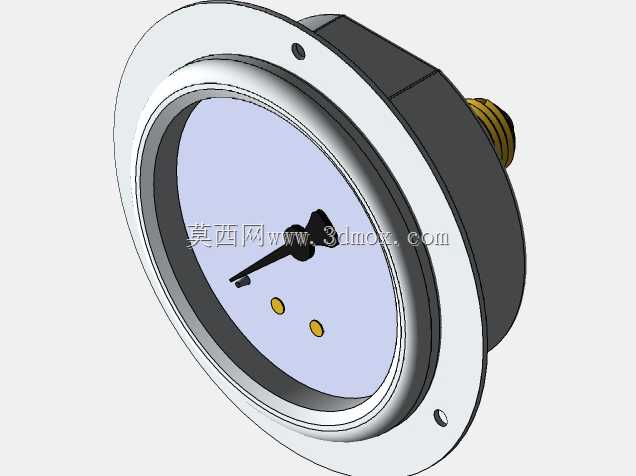

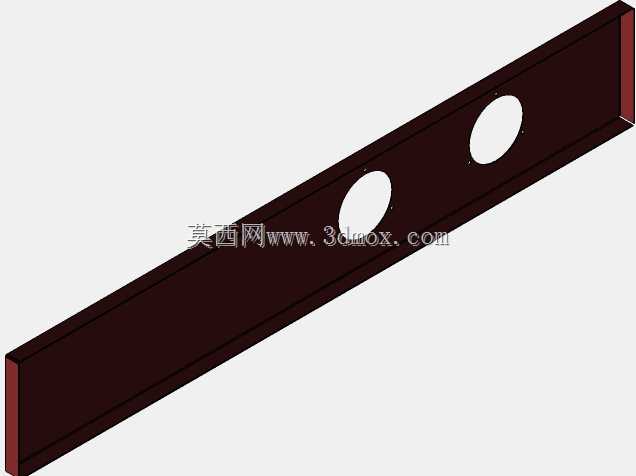

　　对于设备选型人员，该结构的价值在于能够直观检查冷热介质流向、部件干涉、维修开口和吊装路径。管路布置不应只在静态装配中无碰撞，还要考虑泵运行后的振动位移、热膨胀以及法兰拆装工具空间。阀门位置应让操作人员站在维护平台或地面即可触及，压力表、温度传感器和排气阀应设置在便于观察和操作的部位。底架上的开孔、切边和加强筋需要兼顾减重与刚度，尤其是泵脚附近和吊装点附近，不能出现明显悬臂薄弱区。

　　整体来看，该模型适合用于冷却撬块方案评审、管路走向校核、护罩结构构思以及成套设备展示。通过剖切视图可以清楚看到内部设备密度和层级关系：上部负责空气侧换热，下部负责介质储存与循环，周边管路把功能部件连接成完整回路，外护板则在安全、通风和防雨之间取得平衡。
