模具法钻孔加工专用机架设备结构

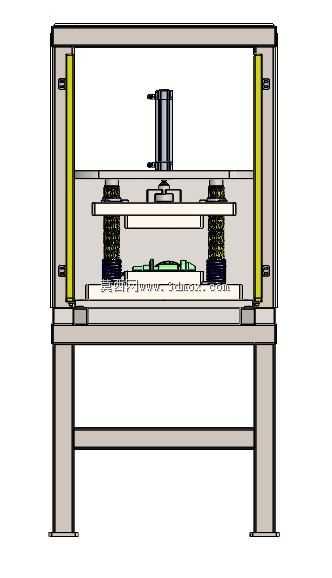

　　这套钻孔工装的核心定位，是针对送入模具工位的平板类坯料完成定深、定孔位的钻削工序，常见于小型五金件、非金属板材的二次加工产线，工件由人工或辅助上料机构放置到下模定位面后，上部执行单元沿垂直导轨进给，完成钻孔后退回，护罩内可集成吸尘或排屑接口，避免切屑散落。

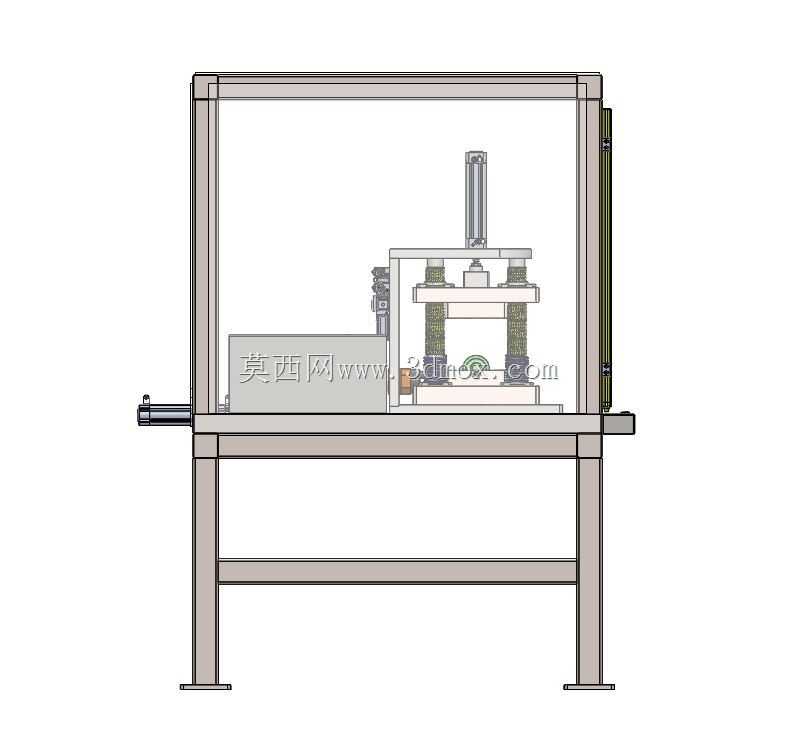

　　框架主体采用标准工业铝型材搭建，这种选型思路优先兼顾了改造成本与装配灵活性：型材槽道可直接固定门板、传感器支架、阀组安装板，后期调整钻孔行程开关位置时无需重新焊接机架；底部支撑腿采用碳钢方管焊接并配可调脚杯，相比全铝型材支腿，抗钻削振动的刚性更好，可抵消钻头切入瞬间的侧向力矩。

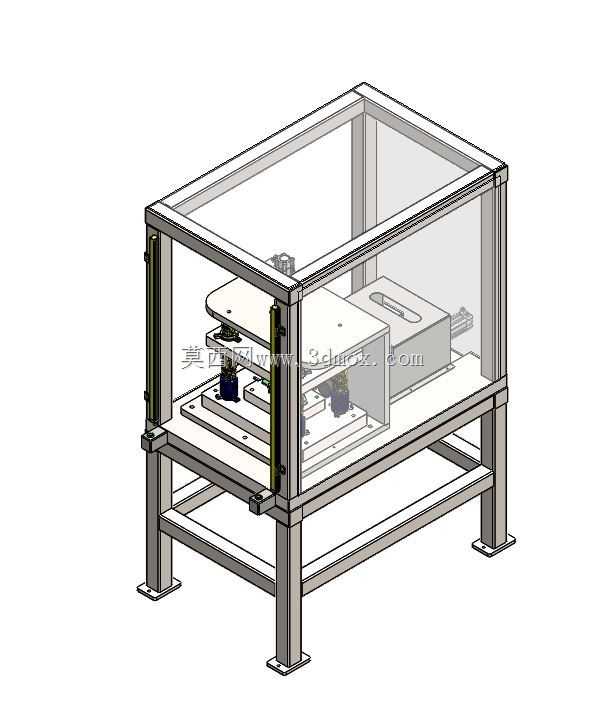

　　外围透明护罩采用亚克力或PC板嵌入铝型材槽的安装方式，既满足加工区域的安全防护要求，又能让操作人员直接观察钻头磨损与排屑状态；护罩预留的开合侧门可配置安全门锁，门体开启时切断进给动力，符合常规钻孔设备的安全逻辑。

　　从安装边界来看，设备整体占地约为1.2m×0.9m，总高度控制在1.1m左右，底部支腿的安装孔位可直接与车间地面的预埋膨胀螺栓配合，也可放置在标准工作台上使用；工作台面的下模安装区预留了T型槽与螺纹孔阵列，可适配不同外形的钻孔模具更换，换型时仅需松开模具压板、重新校准钻头与定位套的同轴度即可。

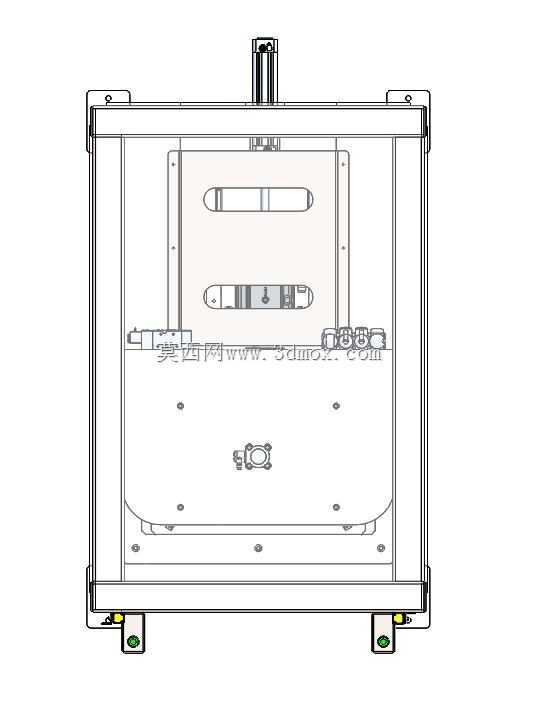

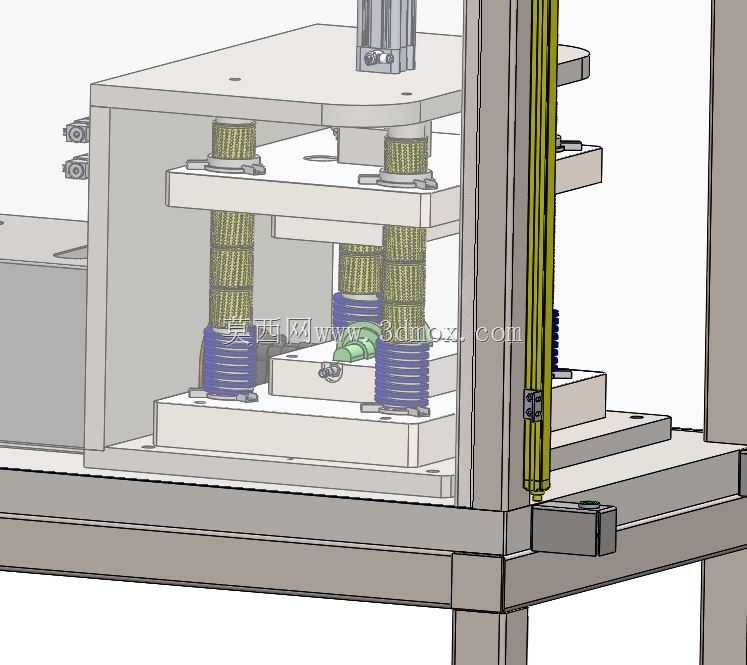

　　结构设计上，进给单元的安装板设置了加强筋，避免长周期工作后安装面出现形变；钻削主轴的动力可根据工艺需求选择气动进给或伺服电缸进给，两种方案的安装孔位在台面板上做了兼容预留；电气与气动元件集中布置在机架后侧的封闭仓内，走线沿型材槽道收纳，既减少切削液或粉尘对元件的侵蚀，也方便日常维护时快速排查管路。

　　这类设备不同于通用台钻，其核心价值在于通过模具定位保证孔位的一致性，无需人工划线找正，单工位的加工节拍可稳定控制在数秒内，适合小尺寸零件的批量钻孔工序，整体结构没有复杂的传动链，维护点集中在钻头夹具、进给导轨与传动件处，日常点检只需确认润滑状态与紧固件松紧即可。
