该卧式承压罐体总成主要面向移动气源配套场景,常见于商用车辆气制动回路、小型移动式空压机组、车载气动工具供给单元以及野外作业的临时压缩空气储备环节。在整车气路架构里,这类罐体承担稳压、缓冲、冷凝储水与短时大流量供气的作用,压缩机输出的脉动气流进入腔体后,流速骤降,压力波动被腔体容积吸收,下游制动分泵、气动离合器、气喇叭或者快速接头取气时不会因为压缩机排量波动出现压力掉崖式下跌。

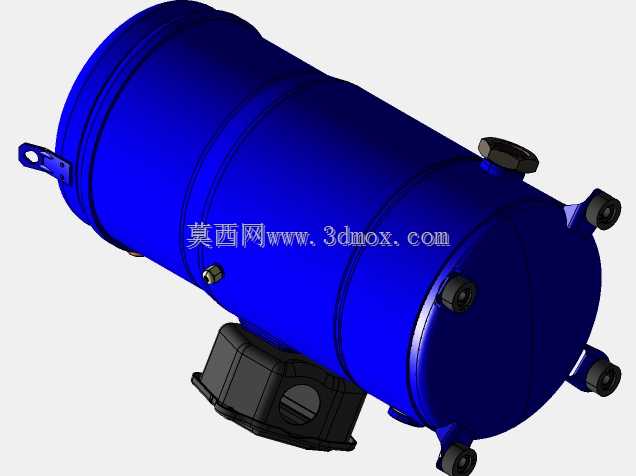

从结构布局来看,主体采用长圆筒形卧式腔体,两端配置冲压成型的椭圆形封头,相比平盖结构,椭圆封头在受内压时膜应力分布更均匀,筒体环向与轴向焊缝承载更合理,不需要额外加厚筒壁就能满足常规工作气压下的强度要求。筒体外侧预留多组不同规格的接口:顶部布置大尺寸加注/检修口,配黑色旋压密封盖,用于日常维护时进入腔体检查内壁锈蚀、清理沉积油污与冷凝水;筒体侧面与端面上分布多个小口径螺纹接口,分别对应进气、出气、安全阀安装、压力传感器接驳以及排水阀布置,接口方位沿筒体周向错开,避免管路装配时互相干涉,也方便现场根据车架走管方向选择合适接孔。
筒体左下侧集成安装了黑色的压缩机主机安装支座,支座采用带加强筋的盒式铸造结构,直接贴合筒体下部曲面焊接固定,既省去了单独制作压缩机机架的工序,又让压缩主机与储气罐形成一体化紧凑模块,整体吊装到车辆底盘或者移动小车上时,只需要固定罐体两端的支撑脚即可完成整机定位,大幅减少现场装配工作量。支座上预留的通孔与定位面匹配小型往复式空压机的安装脚位,电机与泵头总成装在支座上之后,运转产生的振动可以通过罐体自身重量抵消一部分,不需要额外配置厚重的减震底座。
筒体两端伸出的带孔安装吊耳采用折弯钢板焊接成型,吊耳孔轴线垂直于筒体轴向,安装时穿入螺栓固定在车架纵梁或者机组底架上,吊耳与筒体连接处做了贴角焊补强,承受整机颠簸工况下的交变载荷时不会出现焊缝撕裂。罐体底部还布置了两个小型支撑脚,在仓储转运或者台架测试时可以直接平放于地面,不需要额外工装托举。
建模过程中首先以筒体内径为基准旋转生成主体腔体,两端封头按照标准椭圆封头的曲面公式构建,保证壁厚均匀过渡;之后在筒体对应位置切除接口孔,逐个装配螺纹管接头、密封端盖与安装法兰,下部的压缩机支座单独做实体建模,把加强筋、安装通孔、减重凹槽的细节全部还原,再和筒体做装配约束,核对支座底面与罐体轴线的平行度,避免后续装机时压缩机皮带轮出现偏斜。走管校核阶段需要把周边车架梁、电瓶、制动阀件的数模一并调入装配环境,模拟整车极限跳动工况,确认罐体两端吊耳的安装孔间距匹配底盘预留孔位,筒体最大外圆和上方车厢底板、周边线束之间保留不小于十毫米的安全间隙,车辆满载爬坡或者颠簸跳动时不会出现磕碰摩擦。
日常运维层面,罐体最低点的接口可安装自动排水阀,每隔固定周期排出腔体内沉积的冷凝水,避免冬季低温时积水结冰堵塞气路,也防止内壁长期泡水产生锈蚀剥落,杂质进入下游制动阀件引发卡滞故障。顶部的检修口盖采用橡胶密封圈压紧密封,日常检查时不需要切割管路即可开盖清理,维护可达性较好。整体结构没有复杂的异形曲面,工艺性适合批量卷板焊接生产,承压腔体完成焊接后统一做水压试验校验焊缝强度,表面喷涂蓝色防腐漆覆盖焊缝与外壁,兼顾户外作业的防锈需求与整机识别度。
