涡轮喷气式压缩机离心叶轮结构

　　该叶轮属于涡轮喷气式压缩机中的核心旋转部件，主要承担气体吸入、加速与压力提升任务。在整机工作过程中，叶轮随主轴高速旋转，进入流道的气体在叶片作用下获得速度能，随后经扩压段转化为压力能，为后续燃烧、循环或气动系统提供稳定气流。这类结构既可见于小型航空发动机的压气机级，也常用于涡轮增压器、微型燃气轮机、高速离心压缩设备以及部分实验性气动装置。

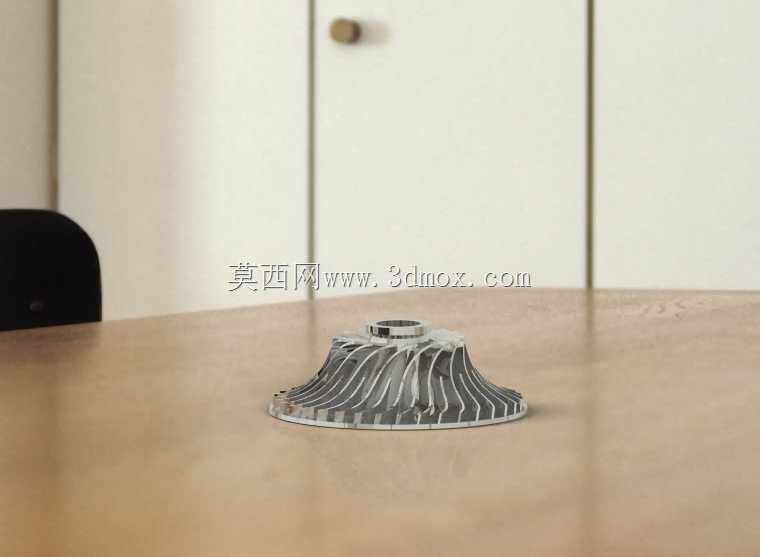

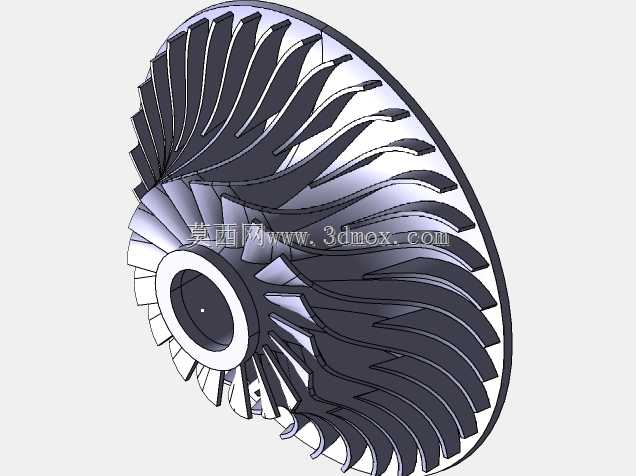

　　从结构形式看，模型采用带中心轮毂的径向—轴向混合流道布局。叶片由轮盘外缘向中心区域延伸，叶根与轮盘连续过渡，叶顶形成较薄的自由边缘，整体轮廓呈上收下放的盘状。多片叶片沿圆周均布，相邻叶片之间构成气体通道；叶片型面并非简单直板，而是带有空间扭转和弯曲关系，以便在不同半径处匹配气流速度三角形，降低入口冲击损失并改善出口流动均匀性。轮毂中心设置安装孔与配合端面，用于与转轴或定位轴段连接，外围轮缘则为叶片提供支撑边界。

　　建模时需要重点处理叶片曲面、轮盘过渡圆角和中心安装区域之间的几何连续性。叶片根部若采用尖角连接，高速旋转下容易形成应力集中，因此在叶根与轮盘交接处应保留合理圆角或光滑过渡；中心孔周边承受扭矩、离心载荷和装配预紧力，壁厚与凸台高度需要结合轴径、键连接或锁紧方式综合确定。对于实际加工而言，这类零件常采用五轴铣削、精密铸造或增材制造完成，曲面质量直接影响气动效率和后续动平衡结果。

　　安装边界方面，叶轮下端面可作为轴向定位面，中心孔与主轴形成同轴配合；外径、叶片高度和轮毂孔径决定了其在压气机壳体内的布置空间。设计时需保证叶顶与壳体之间留有均匀间隙，间隙过大会增加回流泄漏，过小则可能在热膨胀或振动状态下发生擦碰。轴向锁紧结构应靠近轮毂中心布置，避免在高速工况下产生附加不平衡量。

　　在工程应用中，叶轮的叶片数量、进口角、出口角、轮盘锥度和流道宽度都会影响压比、流量与效率。该三维结构适合用于压气机级装配校核、叶片曲面造型练习、转子干涉检查以及高速旋转零件的工艺分析，也可为类似涡轮机械的叶轮改型提供直观参考。
