R410A四升立式制冷储液罐结构

　　这套立式罐体结构面向小型制冷系统中的冷媒储存与气液分离环节，主体采用圆筒形承压壳体配合上下椭圆封头，整体轮廓紧凑，适合安装在风冷冷凝机组、商用冷水机、热泵模块或实验制冷装置内部。罐体额定容积按4升规格建立，工质对应R410A，设计时需要重点关注高压侧工况下壳体壁厚、封头过渡圆角和接管补强，而不能只按普通水箱的薄板容器思路处理。

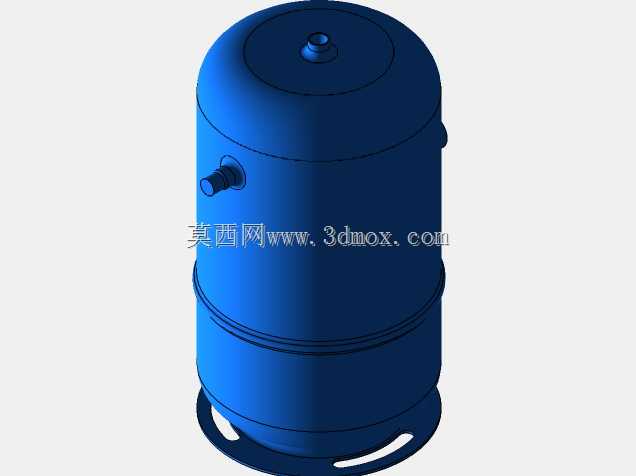

　　从现场布置来看，储液罐通常布置在冷凝器之后、节流元件之前，作用是容纳系统在不同负荷下波动的液态制冷剂，保证膨胀阀或毛细管入口有稳定液柱，同时避免未冷凝气体直接进入节流段。模型顶部设置小口径轴向接口，可作为安全阀、压力开关、充注阀或气相平衡管接口；筒体侧面布置侧向接管，适合接入液相管路；底部预留支撑与安装空间，便于通过支脚、抱箍或机架横梁固定。实际管路走向会根据机组内部阀件、过滤器、视液镜和换热器的位置调整，因此接口方位和高度在建模时保留了清晰的装配参考。

　　结构建模以回转体为基础，筒身与封头通过连续曲面过渡，减少应力集中。上封头中心的凸起接口采用短管加端部连接结构的表达方式，便于后续细化为焊接管嘴、螺纹接头或法兰接口；侧向外伸接管与筒壁相交处需要建立相贯区域，工程出图时应补充焊接坡口、补强圈或插深要求。罐体中部设置环向加强或分段成型线，既可以表现壳体卷制与焊接的工艺特征，也能在视觉上区分筒体段与下部收口区域。底部支撑并非简单平面接触，而是通过带开孔的支脚结构形成安装边界，开孔位置可用于螺栓固定，支脚外轮廓需要避开底座焊缝和冷凝水排放区域。

　　尺寸控制上，圆筒直径决定罐体占地，4升容积在满足储液量的同时不会过度占用机组空间；总高度受顶部接口和底部支脚影响，布置时要在上方预留检修和接管扳手空间，在侧面保留阀门操作距离。若设备运行中存在振动，支撑面应与机架刚性连接，并在管路中加入适当柔性补偿，避免接管根部承受反复弯矩。对于R410A系统，工作压力明显高于传统低温低压冷媒，接口密封面、焊缝质量和材料相容性都要按制冷压力容器要求校核。

　　三维设计过程中，罐体外形可先通过旋转特征生成主体，再切除或叠加管嘴、支脚和环向结构；侧向接口与顶部接口的轴线关系应明确标注，方便装配阶段检查管路干涉。内部结构虽然在外观模型中表现较少，但实际产品还需考虑积液容积、最低液位、杂质沉积以及进出液口防涡流措施。若用于批量制造，还应进一步细化钢板厚度、封头冲压半径、焊接接头形式、气密试验位置和表面涂装要求。

　　该模型对结构设计人员的价值在于把压力容器的外形、接口方位和安装脚位集中表达出来，可直接用于机组布局校核、管路走向规划和维修空间评估。选型时不能只看容积，还应结合制冷剂类型、冷凝温度、系统充注量、阀件通径和安装姿态综合判断。立式布置有利于气液分层和液相稳定输出，但要求设备底座保持可靠水平；在空间受限的机柜内，也可依据该结构调整支脚形式或增加抱箍固定点，从而满足不同制冷装备的集成需求。
