带刻度针筒式注胶点胶针管结构

　　这套针筒式点胶注胶构件主要面向小容量流体定量输送场景，在桌面点胶工位、实验室微量取样、手工粘接装配以及小型注脂工序中都能直接适配。针筒本体承担流体储存与推送计量功能，外壁连续刻度可让操作人员在推送过程中直接读取剩余容量与单次挤出量，无需额外加装计量元件，就能在低节拍手工操作中稳定控制出胶量，避免胶体过量溢出或者注胶不足导致的粘接失效。

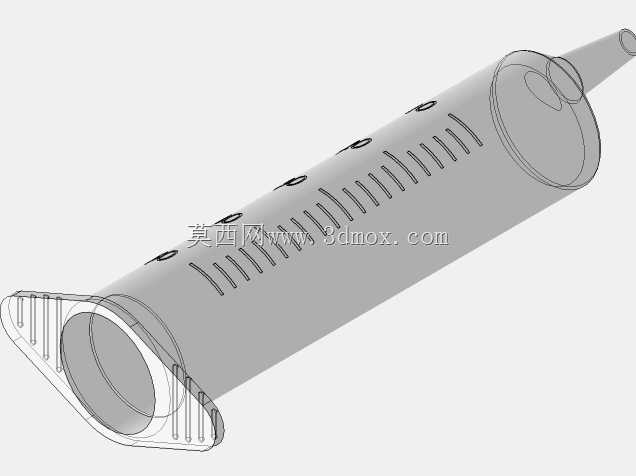

　　从结构布局来看，针筒主体采用细长圆柱腔设计，筒身有效长度方向预留了充足的活塞行程，前端收窄形成锥形出胶过渡段，可在装配针头后缩小出胶流道截面，让高黏度胶水、润滑脂或者试剂在推送时形成稳定细流。锥段顶端的小直径接口用于匹配标准点胶针头，接口外径与锥度经过约束，既能保证针头插拔后同轴度，也能在受压送料时减少接口处漏液风险。筒身底部设置带侧翼的安装定位法兰，侧翼上预留固定孔位，可将针筒卡在点胶阀固定支架、手工握持夹具或者自动化点胶机构的装夹座上，防止推送过程中针筒偏转晃动。

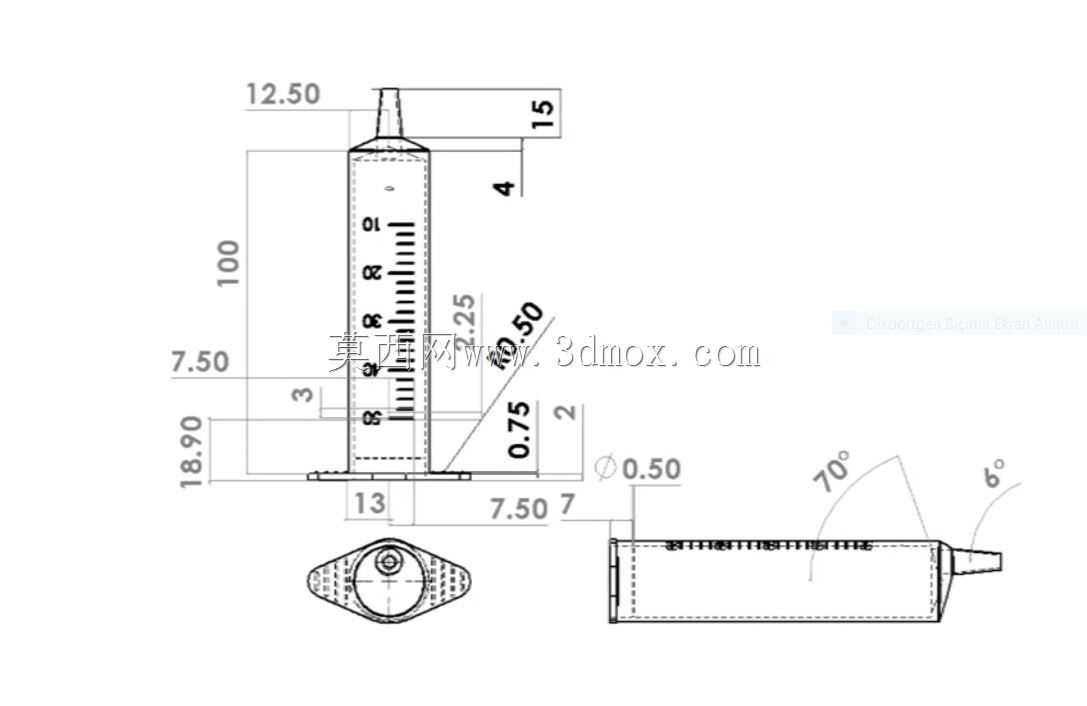

　　尺寸边界方面，针筒圆柱段外径控制在较小规格，筒身总长度适配常规百毫米级点胶针筒安装空间，底部法兰横向延展宽度大于筒身直径，为装夹提供受力支撑；前端锥段长度较短，出胶口轴线与针筒中心轴线保持重合，侧向视图标注的锥角参数明确了针头衔接段的收拢角度，让流体从大腔进入小流道时过渡平顺，减少高黏度物料在锥面处的滞留死角。筒壁厚度在保证透视读数与结构刚性之间取得平衡，既可以承受手工推杆或者气压驱动的内部压力，也能让外壁刻度清晰对应内腔液位。

　　设计过程中优先考虑了流体通路的顺畅性：内腔壁面沿推送方向保持平直，活塞在筒内运动时摩擦阻力均匀，不会出现局部卡滞；底部法兰与筒身衔接处做过渡处理，避免应力集中导致装夹时筒身开裂。侧翼固定孔的位置对称分布，装夹后受力均衡，即便在连续气压点胶工况下，针筒也不会因单侧受力出现歪斜。出胶锥段的角度设计兼顾了两类使用需求，较小的收拢角度可以降低流体阻力，适合输送黏度较高的硅胶、黄油；锥段末端细颈则方便快速更换不同孔径的针头，适配从粗线条涂胶到微点滴胶的不同工艺。

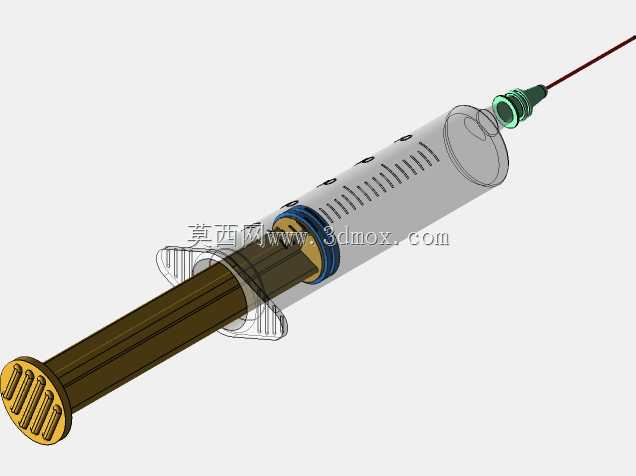

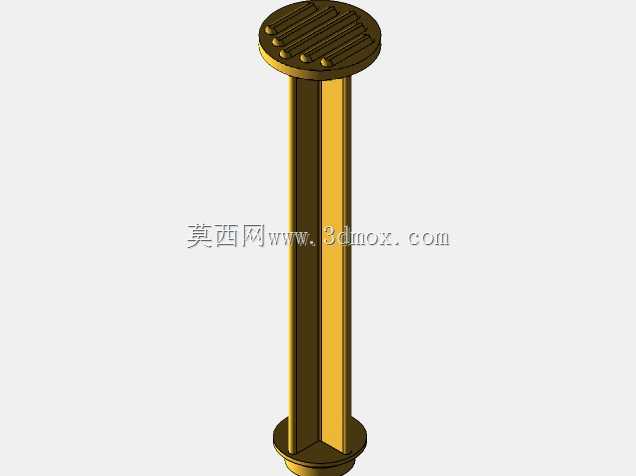

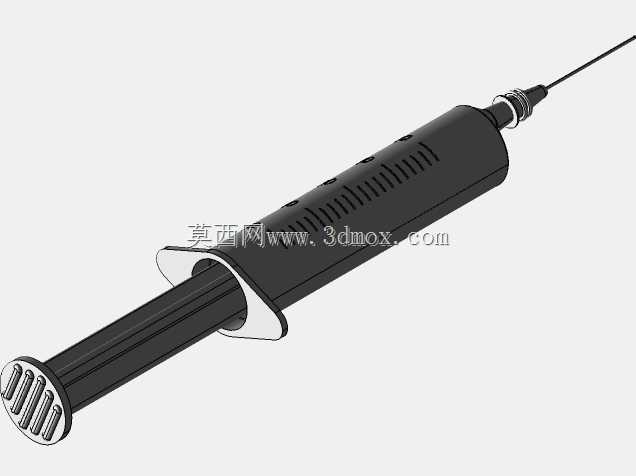

　　在实际工位布置时，该构件既可以搭配手动推杆完成小批量样品粘接，也可以接入气动点胶控制器，由气压推动活塞实现定时定量出胶。筒身刻度覆盖常用工作容量区间，操作人员在调试出胶量时，可通过刻度变化快速校准点胶时间与压力参数，缩短工艺调试周期。底部法兰的安装尺寸兼容常见针筒固定架，不需要重新加工转接件就能替换原有老化针筒，设备维护时拆装效率较高。针管整体外形规整，外部没有突出的复杂结构，在三维装配中可直接作为点胶末端执行器的储料部件，与点胶阀、固定支架、针头以及送气管路完成干涉检查，确认活塞行程、针头伸出长度和工件表面之间的安全距离，避免点胶头移动过程中碰撞工装或产品。

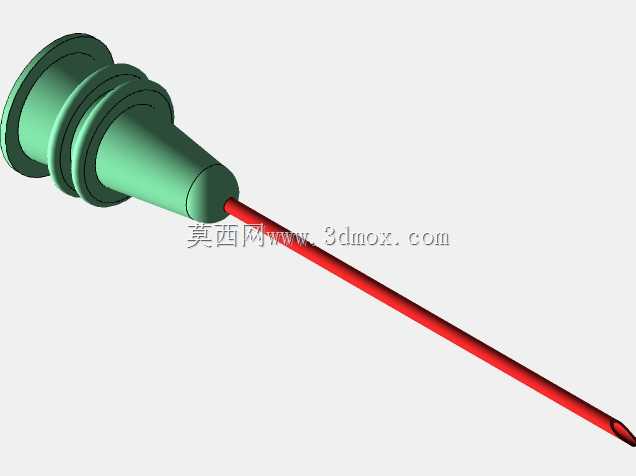

　　针对微量流体作业的细节，锥口与针头配合段保留了足够的插接深度，能够承受常规送料压力下的脱开力；筒身刻度沿轴向均匀排布，读数方向与操作人员观察视角一致，在竖直安装或倾斜点胶时都能快速辨识容量。侧翼板的轮廓做了收边处理，装入夹具时不会与相邻管路产生干涉，固定孔周边区域加厚，保证螺丝压紧或者卡扣固定时不会出现局部变形。整套结构没有复杂内部型腔，流体接触区域过渡连续，在更换不同胶体时清理难度较低，能够满足多品种小批量生产中频繁切换物料的使用需求。
