异形弯臂式传动摇臂连杆结构

　　这款异形弯臂传动摇臂，属于平面连杆机构里的典型从动传力构件，在各类需要小角度往复摆动、跨距传递扭矩的设备中十分常见，日常在轻工包装设备的摆料工位、小型工装夹具的锁紧驱动端、通讯外设的翻盖联动结构、老式缝纫与纺织机械的挑线摆杆单元里，都能见到同功能构件的身影。它的核心作用，是把转轴端输出的旋转摆动，通过自身两端的铰接点位，转化为另一端执行件的直线推拉或者定角度摆动，同时依靠自身弯折的异形轮廓，避开设备内部相邻的管线、机架凸台与其他运动部件，不需要额外加装避让垫块或者改动机架原有布局，在紧凑安装空间里完成动力传递。

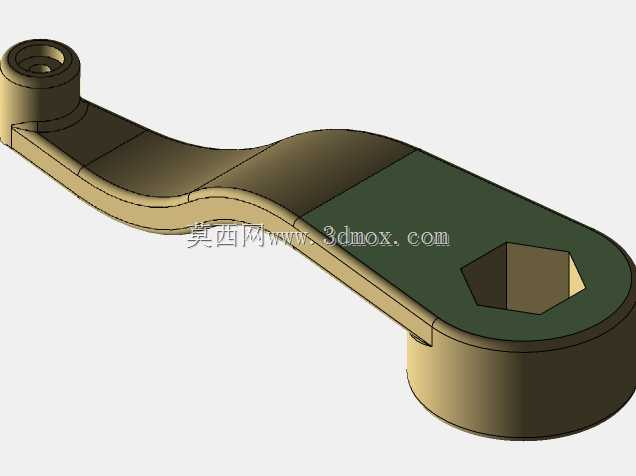

　　从结构设计逻辑来看，这款摇臂没有采用常规等厚直臂的简单造型，臂身中段做了平滑的弧形弯转，截面厚度随受力分布做了渐变调整：靠近大直径铰接孔的一端，臂身厚度保持10mm的实体尺寸，用来承载转轴传递的最大扭矩，孔位内部预留了六角嵌装槽，可以直接嵌入锁紧螺母或者限位轴套，装配时不需要在臂外侧额外加装防转卡块，六角槽本身就能限制轴套相对臂身的周向转动，避免长期摆动过程中铰接孔出现松旷磨损。另一端的小铰接孔直径仅3mm，孔位周边做了局部加厚凸台，凸台高度3.6mm，用来提升小孔处的挤压强度，因为这个点位通常连接细直径的联动销，往复摆动时孔壁承受的交变挤压应力远高于臂身中段，局部加厚的设计可以在不增加整臂重量的前提下，把小孔的抗疲劳寿命提升数倍。

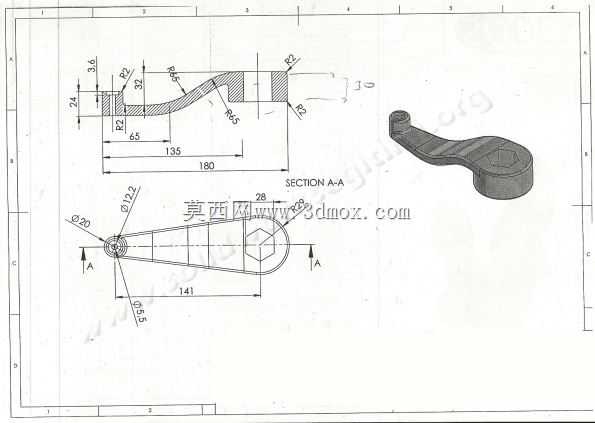

　　外形与安装边界方面，这款摇臂的两个铰接孔中心距为141mm，沿臂身展开的总长度方向最大外轮廓尺寸为180mm，宽度方向的最大边界为65mm，整体臂身基础厚度为10mm。大端铰接孔的外圆直径为28mm，孔位中心到臂身下侧平直段的垂直距离为32mm，臂身弯折处的过渡圆弧分别采用R2与R55两组曲率：靠近小端的弯折处用小R2圆弧过渡，适配此处紧凑的避让空间；臂身中段的大弧度弯转采用R55的大圆弧，既保证弯转处的应力不会出现集中突变，也让臂身的外轮廓刚好绕开机架上凸起的安装螺柱。小铰接孔的外圆周边做了φ12.2的定位凸台，装配时这个凸台可以直接卡入联动件的定位沉孔里，不需要额外调整同轴度，装配定位效率很高。

　　实际建模与生产适配过程中，这类摇臂的尺寸标注逻辑完全围绕装配优先级展开：首先锁定两个铰接孔的中心距141mm作为第一基准，这一尺寸直接决定传动机构的行程与摆角精度，加工时需要优先保证孔距公差控制在0.1mm以内；其次以大端六角嵌装槽的中心为第二基准，标注臂身各段轮廓的相对位置，其中大端孔中心到臂身平直段拐点的距离为135mm，拐点到小端孔位的水平投影距离为65mm，两段尺寸共同约束弯臂的弯折角度。臂身上下两侧的轮廓分别采用R3与R3的倒角过渡，去除所有锐边，既避免装配时划伤操作工人，也消除热处理环节的锐边开裂风险。

　　从受力特性来看，这款摇臂工作时主要承受两端铰接点的交变拉压载荷，臂身中段的弧形结构相比直臂，拥有更好的侧向抗扭性能，当联动端出现轻微侧向偏载时，弧形臂身可以通过微小的弹性形变吸收冲击，不会像等截面直臂那样在根部焊缝或者截面突变处直接出现断裂。如果应用在高频往复摆动的工况下，只需要在两个铰接孔内压入含油轴承衬套，不需要额外加装润滑管路，衬套储存的润滑脂就可以满足长期运转的耐磨需求。臂身外侧没有多余的凸起结构，所有安装限位结构都集成在本体的凸台与嵌槽里，整机装配时可以直接把摇臂从侧面滑入安装工位，不需要拆解周边相邻的其他构件，后期维护更换时的拆装效率也远高于分体拼接式的摆臂组件。
