壁挂式镂空置物沥水篮结构设计

　　该结构件面向卫浴、厨房及实验台旁的小件收纳场景，核心作用是把肥皂、海绵、清洁刷、小工具等高频取用物品从台面转移到墙面，既释放操作面，也让积水能够沿栅条间隙直接排出。篮体采用浅盘式开放形态，四周由连续圆角矩形边框围合，底部以多根平行圆杆形成承载栅格；边框承担整体轮廓刚度与安装受力，栅条负责承托物件并留出排水、通风空隙，避免平面托盘长期积水造成的污渍积存。

　　外形边界以长方形浅篮为基础，总长约135、总宽约88，整体深度较浅，适合贴墙安装在狭窄空间。背部边框设置安装孔位，孔位沿长边方向分布，装配时可通过螺钉将篮体固定在墙面、瓷砖面或设备侧板上。安装孔周边保留了足够的实体宽度，使螺钉压紧力能够分散到边框截面上，降低局部开裂风险。篮体前侧与左右侧采用圆滑过渡，外轮廓没有尖锐棱角，在潮湿环境和人员频繁接触的位置更利于安全使用。

　　从受力路径看，放置物重量首先由底部平行栅条承担，栅条两端汇入前后边框，边框再把载荷传递到背部安装点。由于承载物多为轻质日用品，栅条间距以防止小件掉落为主要约束，同时兼顾排水效率和清洁便利性。栅条之间保持均匀间距，可让水滴、碎屑直接下落，减少接触面；圆杆截面也便于擦拭，不易在转角处形成卫生死角。

　　侧壁高度控制在较低范围，前侧约12、后侧约16，形成轻微的前低后高关系。后侧较高可以增强贴墙侧的围挡能力，防止物品靠墙后滑出；前侧较低则方便手指取放，尤其在手部潮湿或戴手套时，不需要大幅度抬升物件。边框与底栅之间采用连续连接，局部转角通过圆角释放应力，适合塑料注塑或金属弯焊后的表面处理工艺。若采用塑料件，圆角可改善材料流动并减少尖角应力集中；若采用不锈钢线材焊接，则圆角轮廓能降低焊接后打磨工作量，并提升外观一致性。

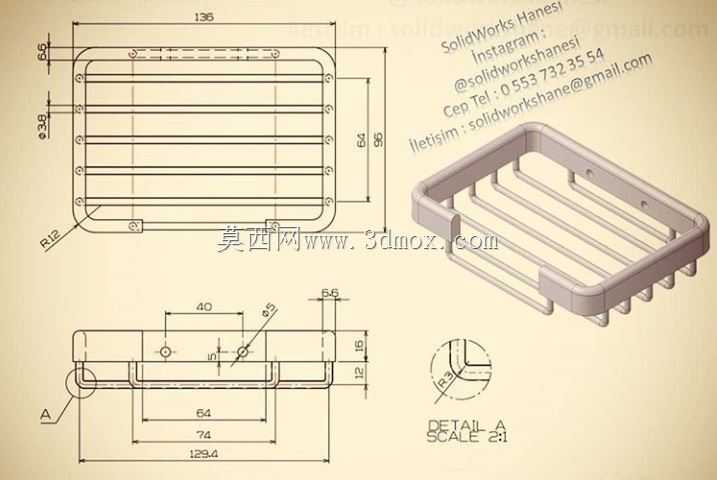

　　安装结构上，背部孔位与篮体后壁保持明确距离，孔位中心距约74，能够适配常见墙面打孔间距。详图中表达了孔位、局部圆角和壁厚关系，说明设计重点不仅在外观造型，还关注螺钉头沉放、边框壁厚和背部贴合面。安装面应尽量平整，瓷砖墙面需选择合适膨胀管；若固定在设备钣金或铝型材框架上，可改用自攻螺钉或螺栓螺母连接。篮体底面与墙面之间形成的浅深度空间，可让湿物表面空气自然流通，对于肥皂、海绵等长期含水物件，能明显减少闷湿粘连。

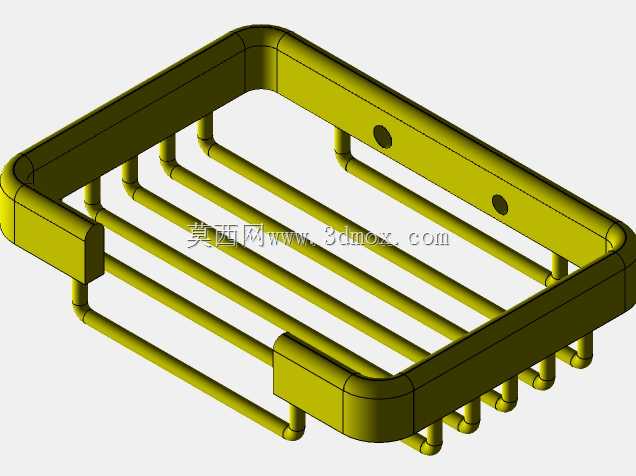

　　在三维建模时，可先建立背部安装基准面，再按外轮廓绘制圆角矩形路径，通过扫掠或拉伸形成边框；底部栅条以等距圆杆阵列生成，并在两端与边框做合并或焊接处理。需要重点检查栅条与边框交接处的最小壁厚、圆角半径以及安装孔周围实体宽度。若用于注塑，应保证壁厚过渡均匀，避免边框厚、栅条细导致的缩痕或充填不足；若用于金属焊接，则应控制线材直径与边框直径匹配，保证焊点不突出于安装面。

　　该物件虽然结构不复杂，但对尺寸边界和使用细节要求明确：外部长宽决定可安装墙面范围，深度决定是否妨碍人员通行，栅条间距决定可放置物最小尺寸，安装孔距决定现场打孔位置。设计中把承载、排水、围挡和固定四个功能集中在同一浅篮结构内，外形简洁，零件数量少，适合作为卫浴五金、厨房挂件或实验室辅助收纳件使用。
