折弯式钣金锁扣安装支架结构

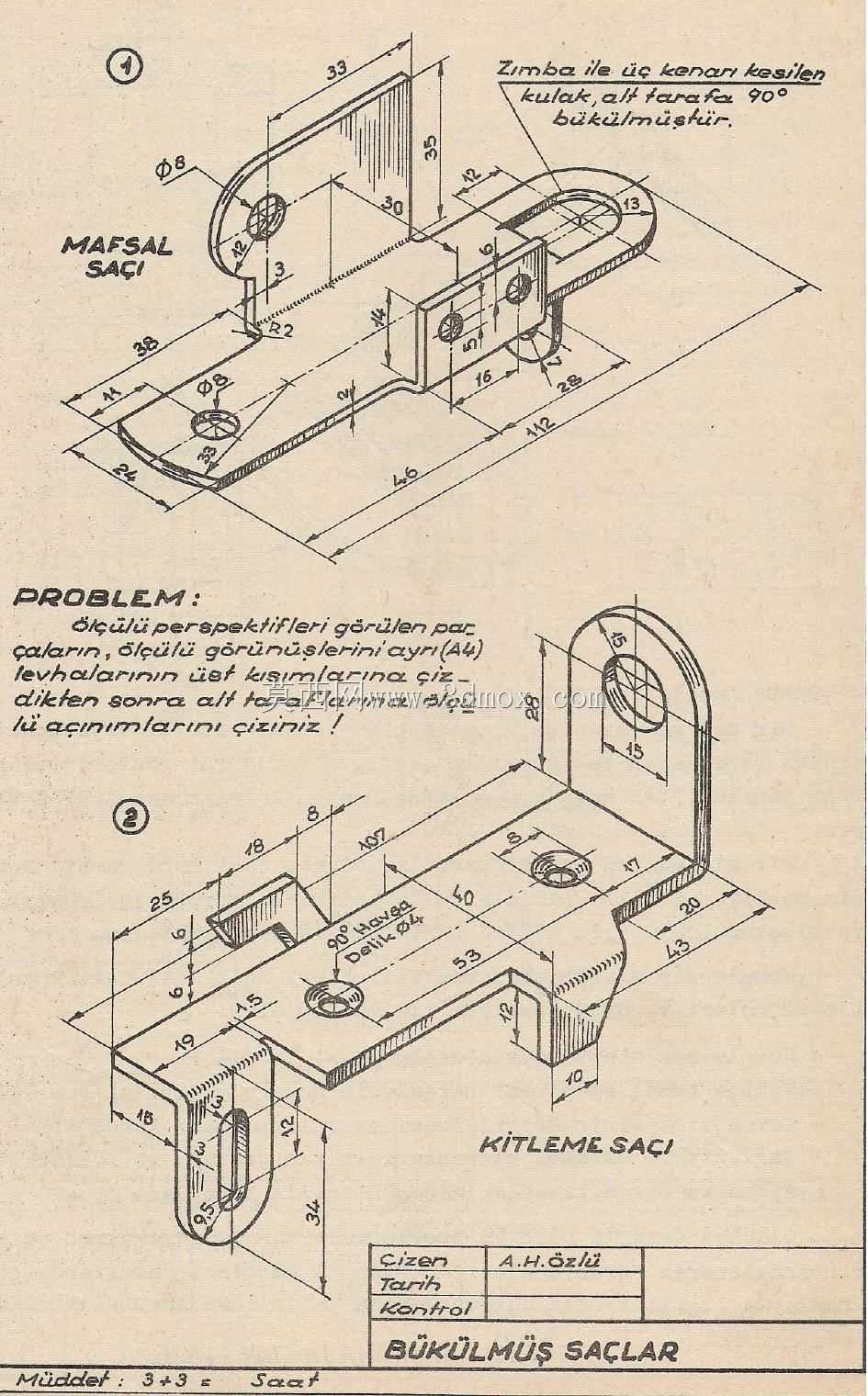

　　该零件属于薄板折弯成型的锁扣类安装支架，整体采用平板毛坯经多道折弯、冲孔、局部翻边与切边工序完成，结构形态贴合箱体、柜门、设备护罩或小型通讯终端外壳的锁止安装需求。从图纸表达可以看出，零件并非简单平直板件，而是在一块狭长基板上设置了多处高度不同的立边、弯折耳板和带孔安装位，用于在有限装配空间内同时承担定位、承力、遮挡和锁舌配合等功能。

　　在实际使用场景中，这类支架常布置在可开启面板与固定框架之间。基板上的平面区域用于贴合被安装面，通过圆孔、长圆槽或局部沉位完成螺钉固定；端部向上弯折的耳板形成铰接或限位边界，可与锁钩、扭簧、销轴或卡扣件配合；另一侧的折边则提高薄板边缘刚度，避免锁止受力时出现板面翘曲。图纸中多处标注了孔位间距、折弯高度、边距和外形长度，说明该件对装配位置较为敏感，尤其在与锁体、外壳侧壁和内部元器件相邻布置时，孔位偏差会直接影响锁扣闭合手感与间隙均匀性。

　　结构设计上，零件充分利用钣金折弯的工艺特点，以较薄材料获得较高的局部承载能力。基板承担主要安装面功能，大面积贴附有利于分散螺钉预紧力；两侧或端部竖起的折弯边相当于加强肋，可显著提高垂直板面方向的抗弯刚度；带孔耳板处的圆角过渡能够降低冲压和折弯过程中的应力集中，也能减少反复开合导致的裂纹风险。图中可见不同直径的圆孔与槽形结构，部分孔用于紧固件穿过，部分孔用于锁止件定位或避让相邻部件，孔边到折弯线均保留了合理距离，符合薄板加工中防止孔变形、折边开裂的基本要求。

　　从外形尺寸与安装边界看，该支架沿长度方向呈狭长布局，适合安装在箱体边缘、门板内侧或终端设备侧壁等空间受限位置。折弯后的立边高度决定了锁钩或卡扣的运动空间，建模时不能只按展开平板处理，而应准确建立折弯半径、折弯角度和折弯扣除关系。若后续需要生成下料图，还需结合材料厚度、折弯系数和冲压方向复核展开长度；若用于数控折弯，则要特别注意上下折弯方向，避免将锁扣配合面与安装面折反。

　　三维建模过程中，应优先以基体薄板特征建立主体轮廓，再按照冲压工序思路依次完成切边、冲孔、折弯和局部成型。安装孔的位置建议依据基准边进行约束，避免以自由端点作为多重尺寸参考，导致后期修改外形时孔位漂移。对于折弯耳板与锁舌接触的区域，应保持接触面平整，圆角和倒角不宜随意放大，否则可能改变锁扣实际搭接量。装配检查时，需要重点验证支架与外壳、螺钉头、锁钩运动轨迹之间的间隙，确认在闭合、开启和受侧向拉扯状态下均不发生干涉。

　　该类零件虽然外形不大，但对钣金工艺、装配公差和锁止可靠性都有直接影响。合理的孔位布置、折弯高度和边距设计，能够在不增加材料厚度的前提下提升支架稳定性，使其适用于通讯终端、电控箱柜门、仪器护罩以及轻型设备面板的固定与锁附场合。
