工业皮带式水平输送线结构设计

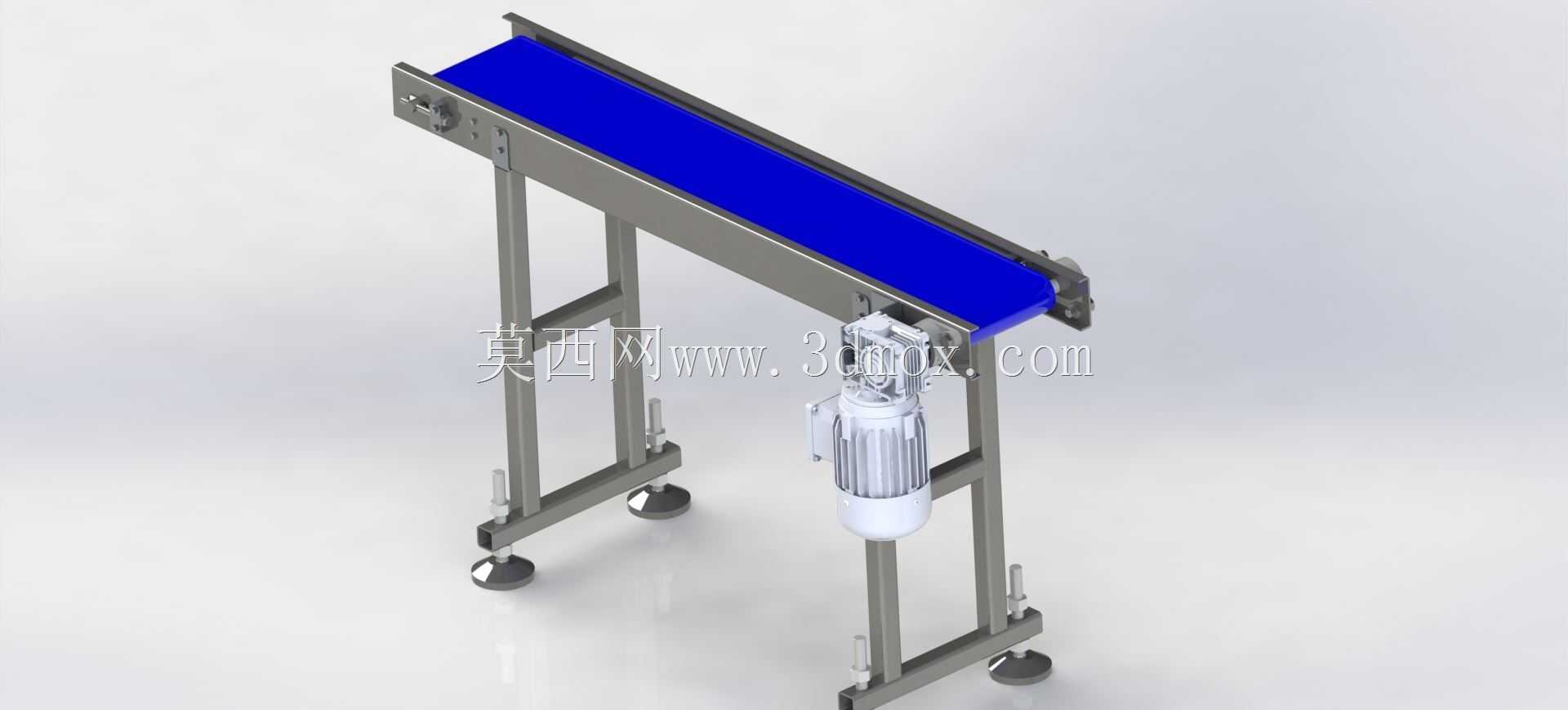

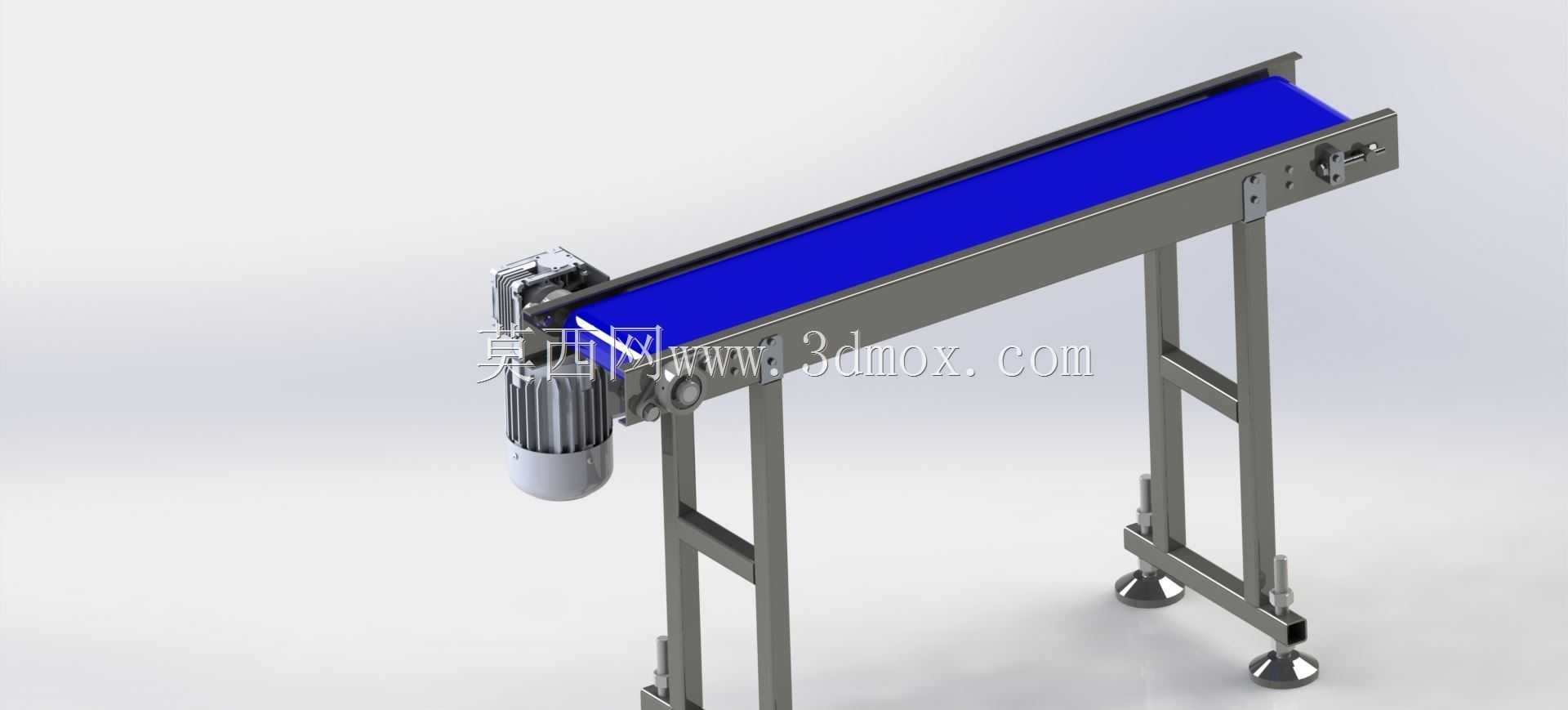

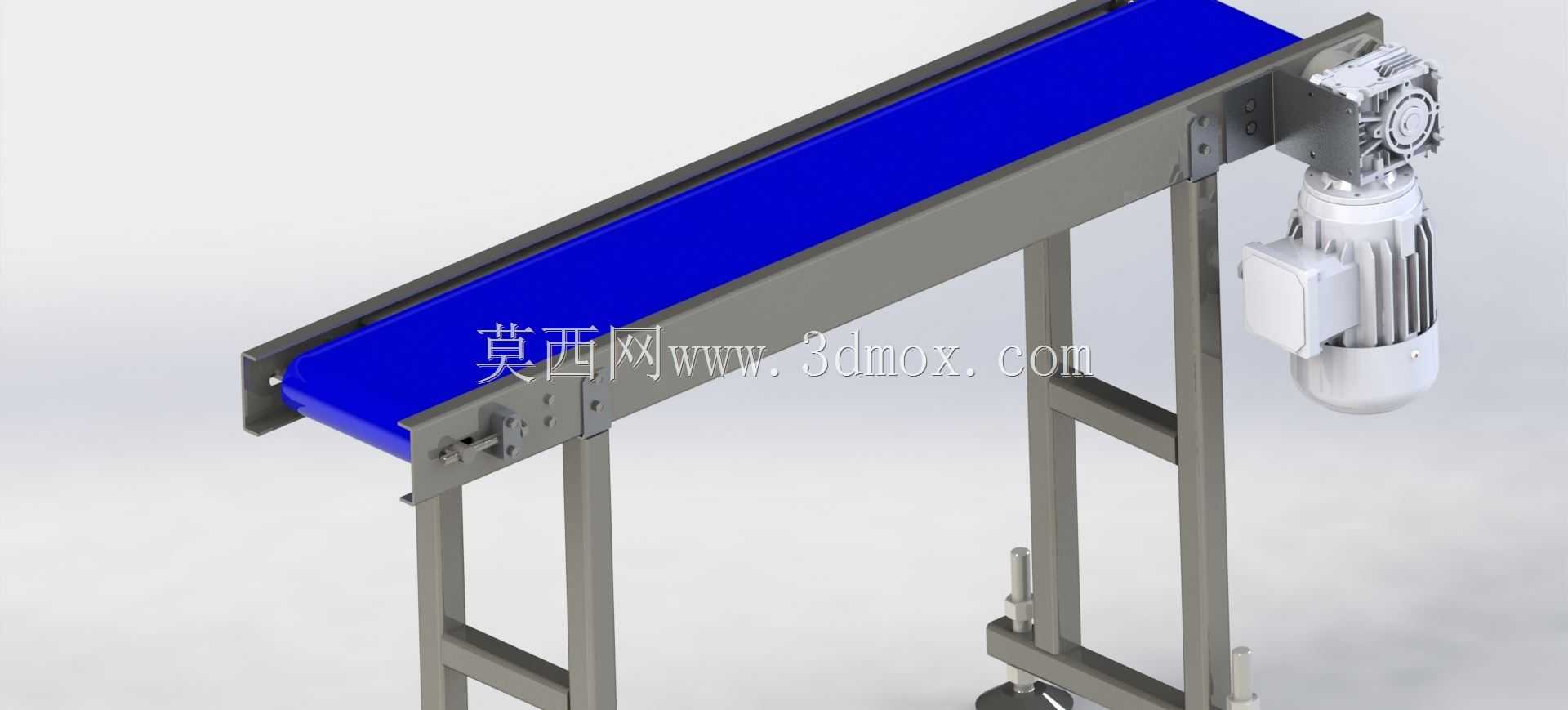

　　这套水平皮带输送线的三维结构，面向车间内部短距离连续转运场景搭建，常见于3C零件装配工位之间的工件流转、包装线前段的盒体供料、食品轻工产线的成品过渡段，也可作为检测设备进出料端的接驳单元。整机采用单侧端部驱动布局，驱动电机与减速箱体集成后挂载在主动辊端侧，省去复杂的中间传动轴系，机架主梁沿输送方向通长布置，蓝色平皮带作为承载工作面，两侧留出限位挡边空间，可防止小件在启停惯性作用下侧向滑落。

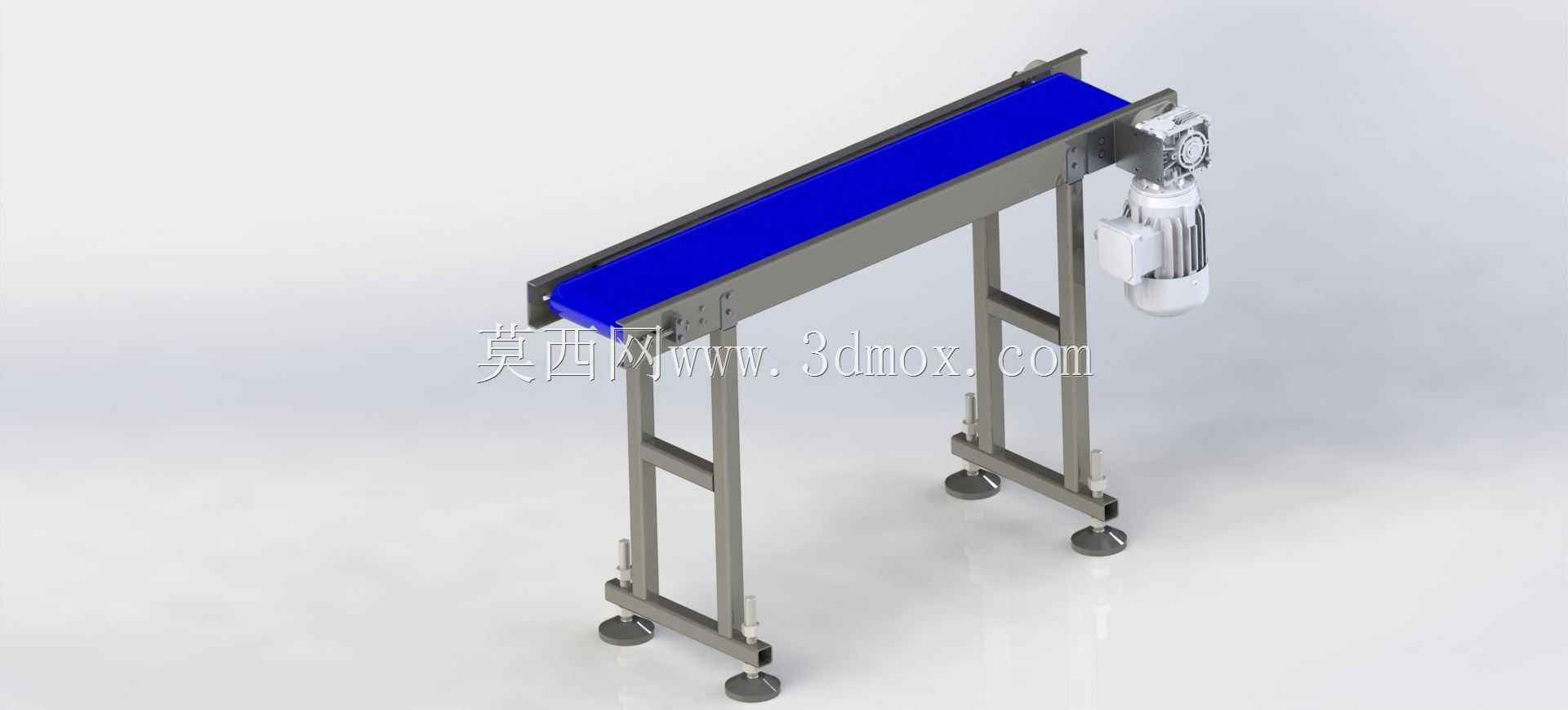

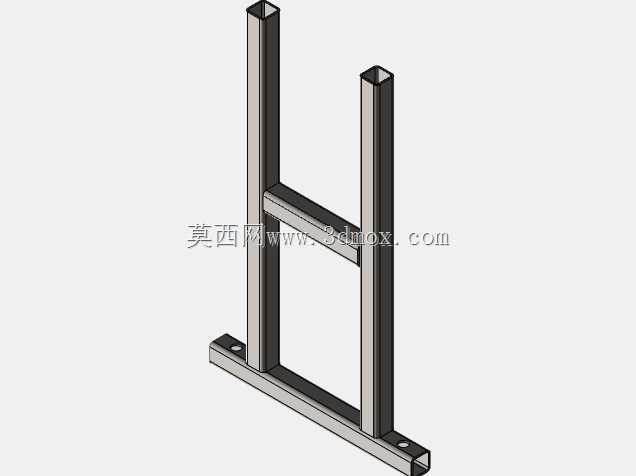

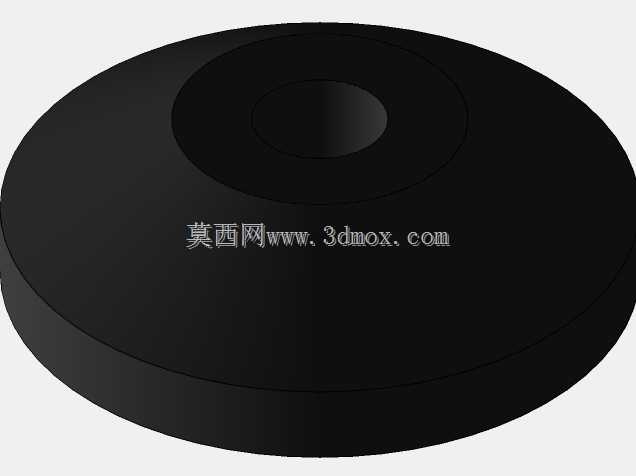

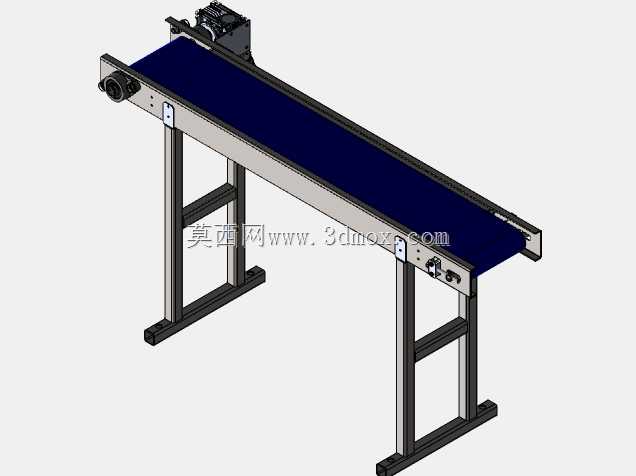

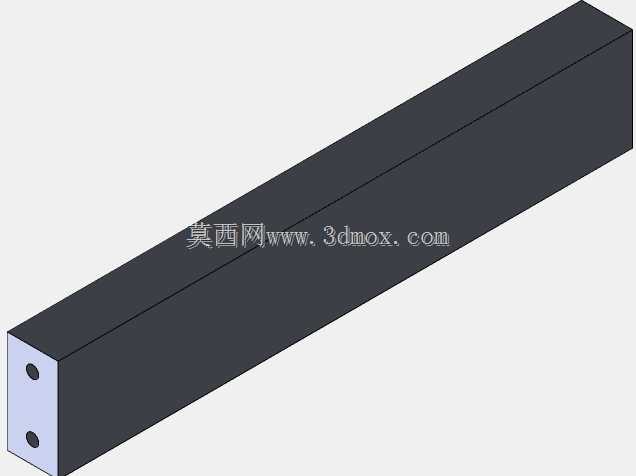

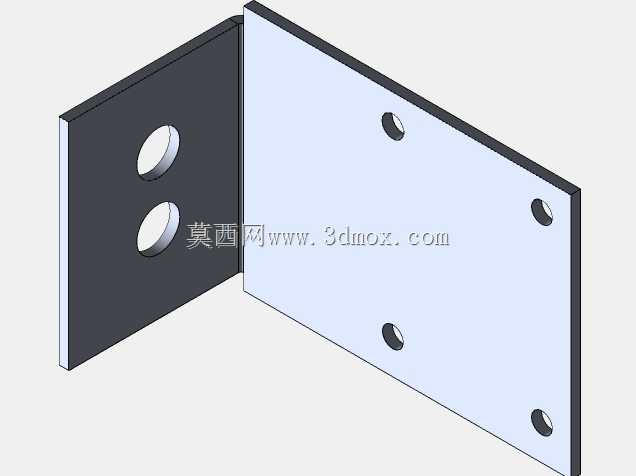

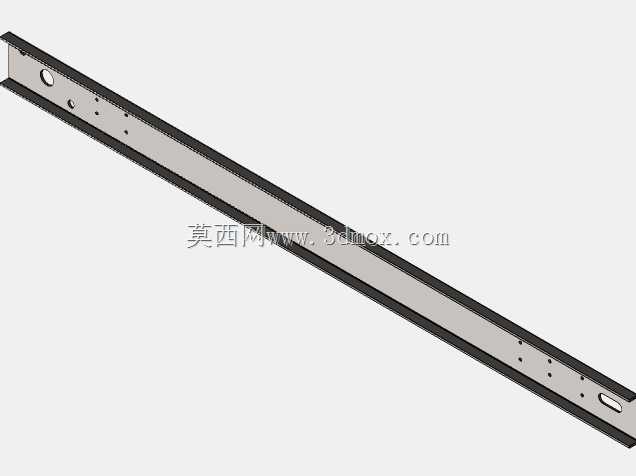

　　从结构设计思路来看，机架主体采用矩形钢管焊接成型的双纵梁框架，纵梁截面高度按输送跨距选取，保证满载工况下主梁中部挠度控制在允许范围内，避免皮带运行时出现中部下垂、跑偏蹭边的问题。四条支撑腿并非直接与主梁刚性焊死，而是采用可调式支脚结构：支腿下段套有可升降调节的螺杆脚杯，脚杯底部为圆盘形防滑支撑面，通过螺纹旋合长度调整整机高度与水平度，现场安装时即使地面存在平整度误差，也能逐一调整四个脚杯，让主动辊与从动辊轴线保持平行、皮带工作面处于水平状态。支腿之间加装横向连接杆与斜向撑杆，形成门型稳定框架，避免设备高速启停时出现侧向晃动。

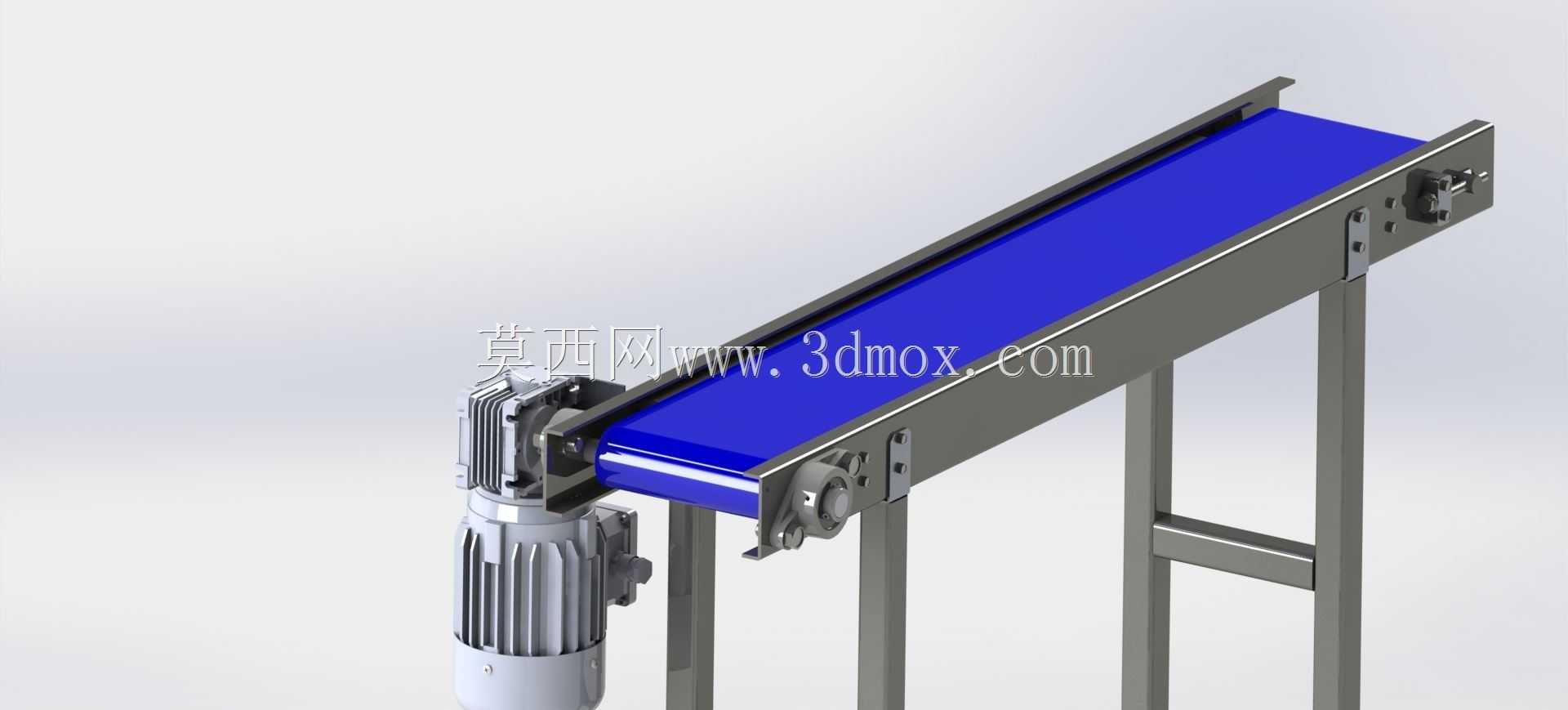

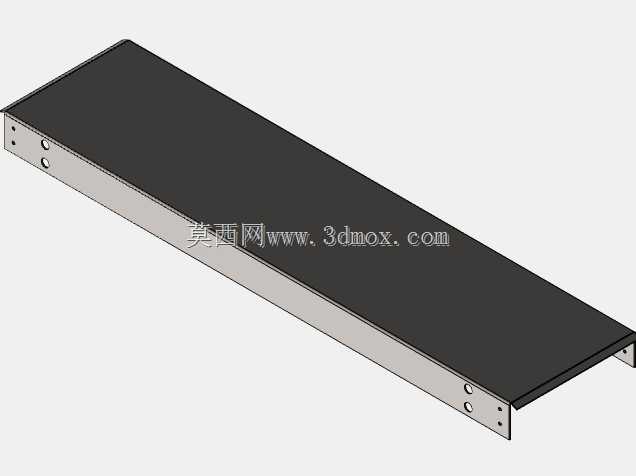

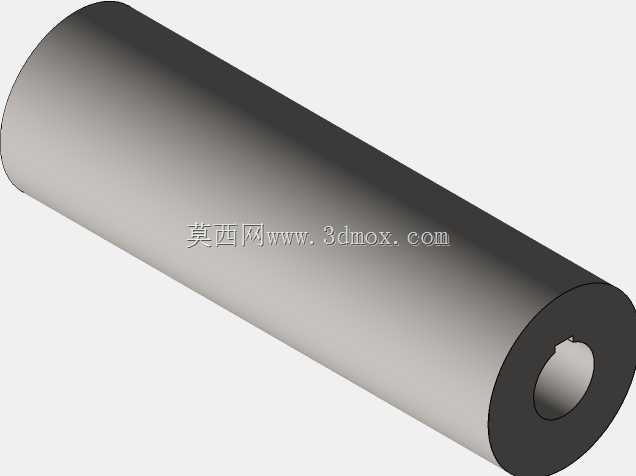

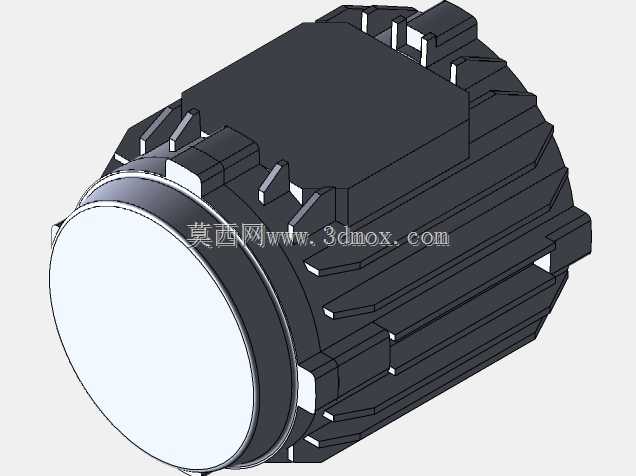

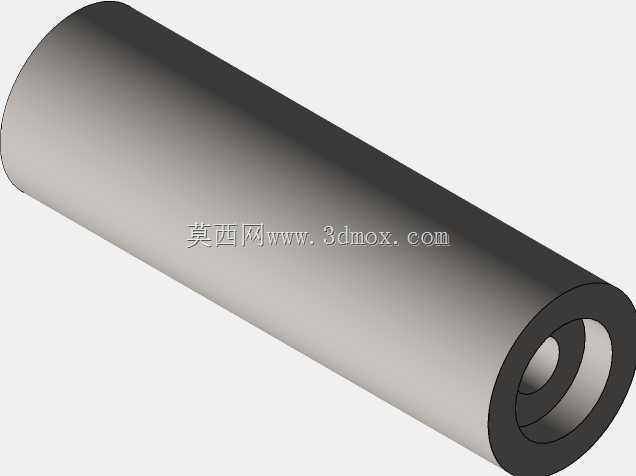

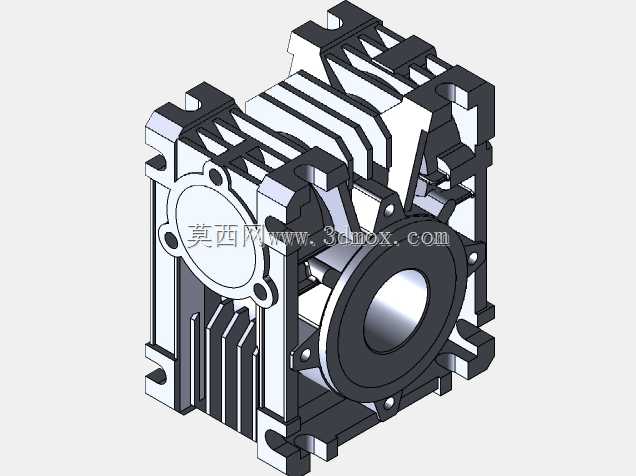

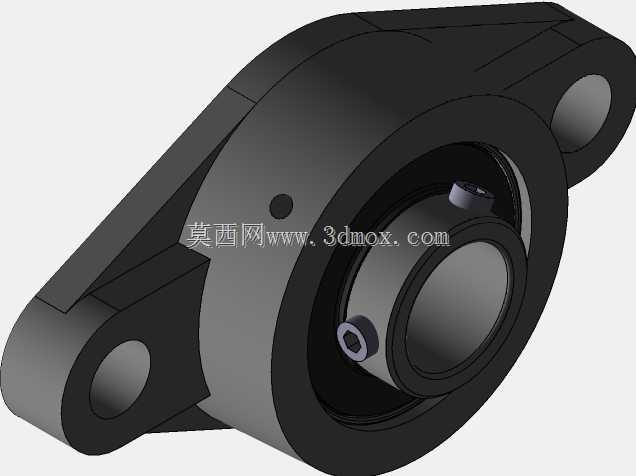

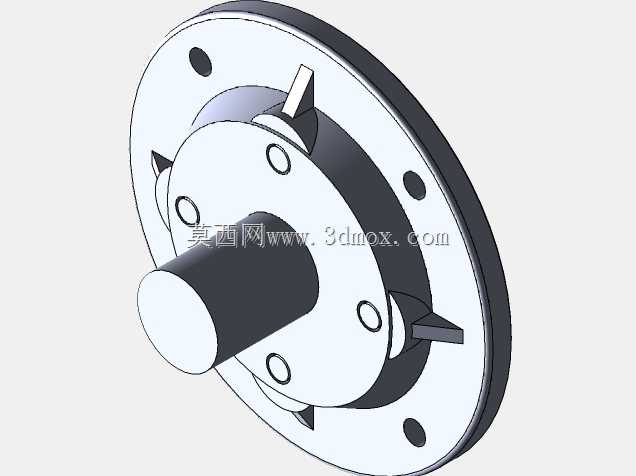

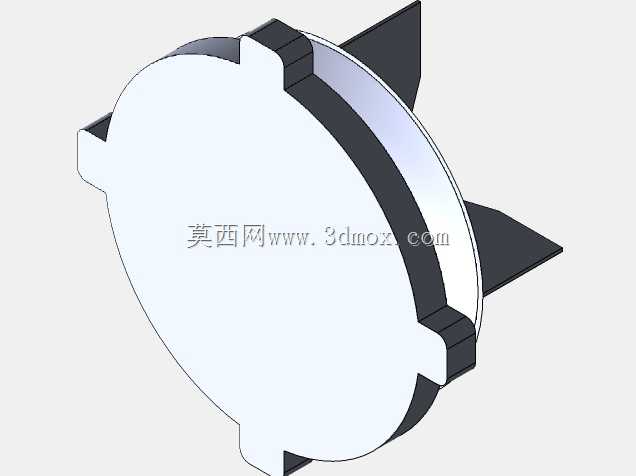

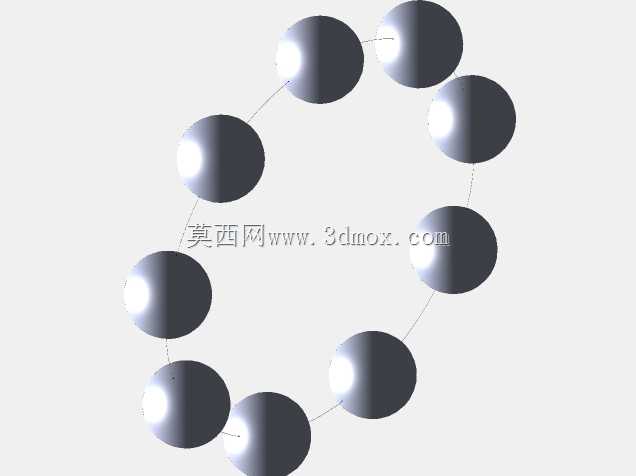

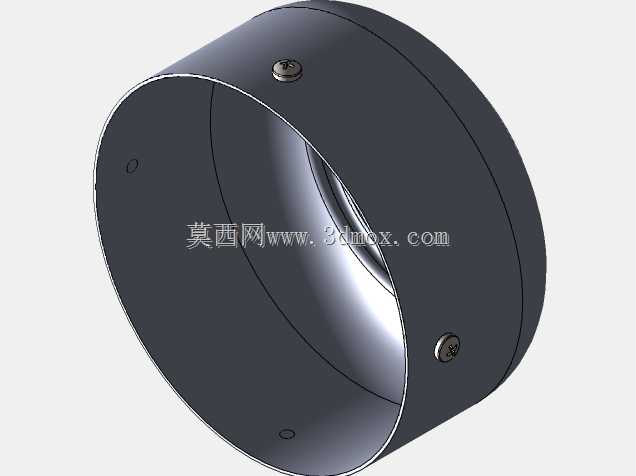

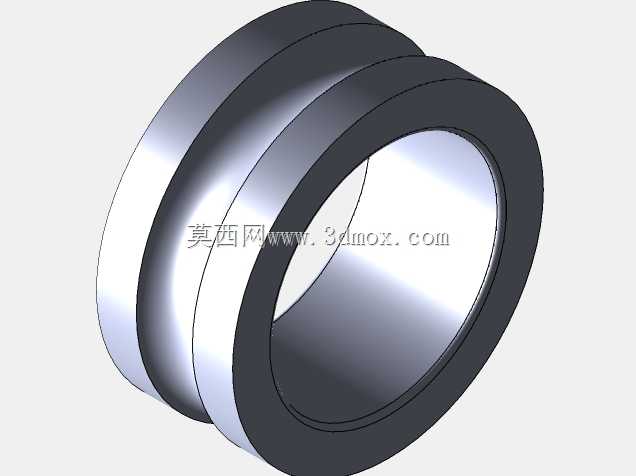

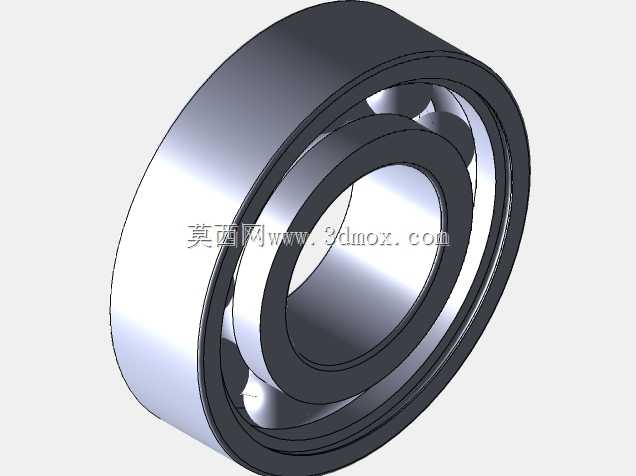

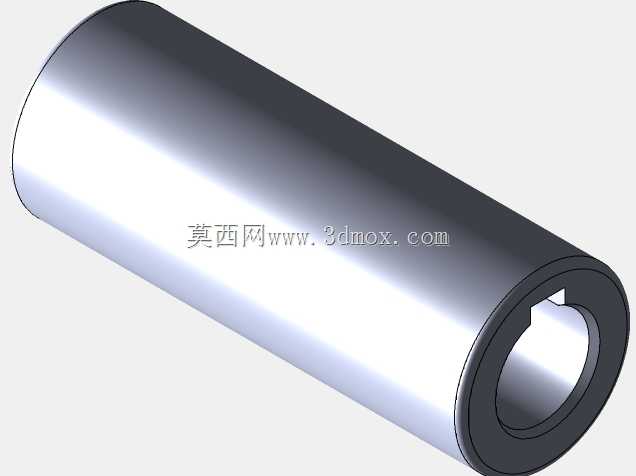

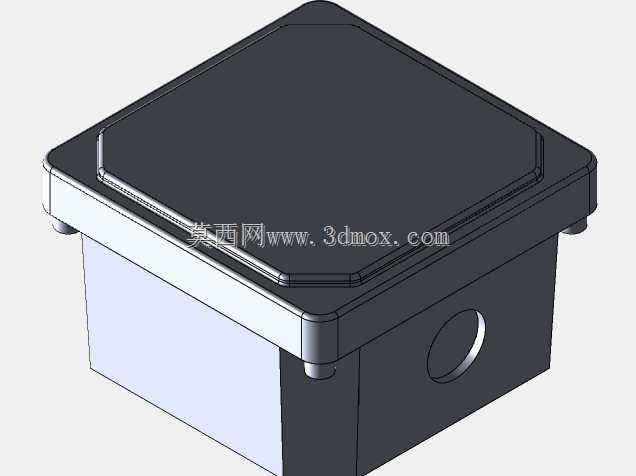

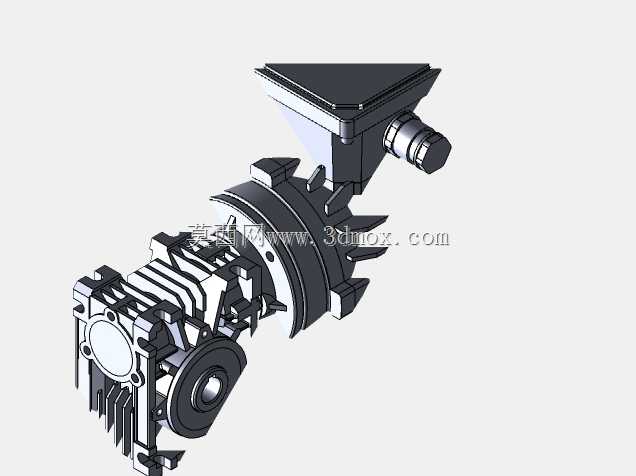

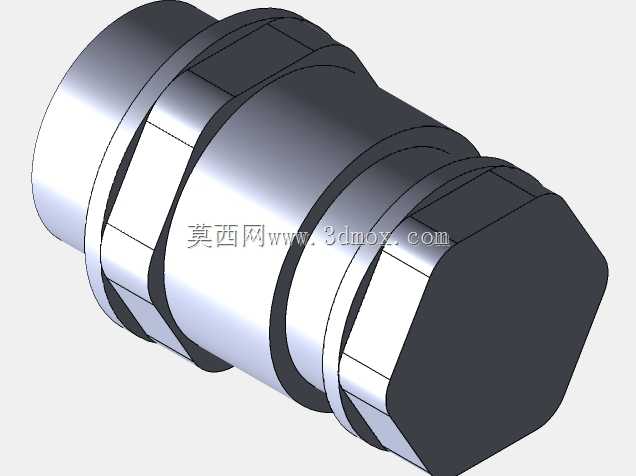

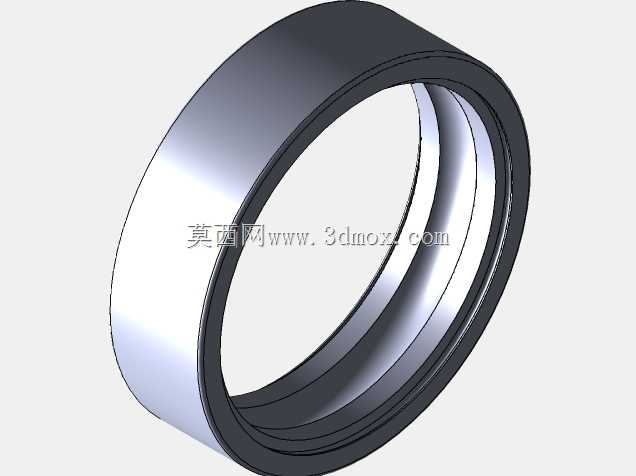

　　驱动端的动力传递路径清晰：电动机输出扭矩传入同轴减速箱，减速箱输出轴直接连接主动辊，主动辊表面做滚花处理，增大与皮带内侧的摩擦系数，减少重载启动时的打滑丢转现象。从动端设置张紧调节机构，通过调整从动辊两端轴承座的纵向位置，改变主动辊与从动辊的中心距，从而给皮带施加合适的预紧力：预紧力过大会加剧辊轴轴承磨损、增大电机负载，预紧力过小则皮带容易打滑、运行时窜动跑偏，张紧结构的调节行程预留了皮带长期使用后拉伸变形的补偿量，日常维护时无需拆卸机架即可完成张紧度调整。皮带下方沿输送方向布置有连续的支撑托板，托板固定在两侧纵梁之间，为皮带承载段提供全程刚性支撑，不同于长距离输送机采用槽型托辊的形式，这种短距平托板结构能让皮带工作面始终保持平直，输送底面平整的纸盒、小型工装板、塑胶零件时不会出现颠簸倾斜。

　　设备的外形边界方面，整体呈长条形窄幅布局，宽度方向尺寸紧凑，两侧驱动组件向外突出的距离有限，可直接嵌入两台相邻专机之间的空隙，不需要额外占用过多车间通道空间。安装时只需在地面划定四个脚杯的落点，无需预埋地脚螺栓，调整水平后即可通电试运行，对接上下游设备时，可通过支脚的高度调节范围，将皮带工作面高度匹配前后设备的进出料台面高度，实现工件无台阶过渡。

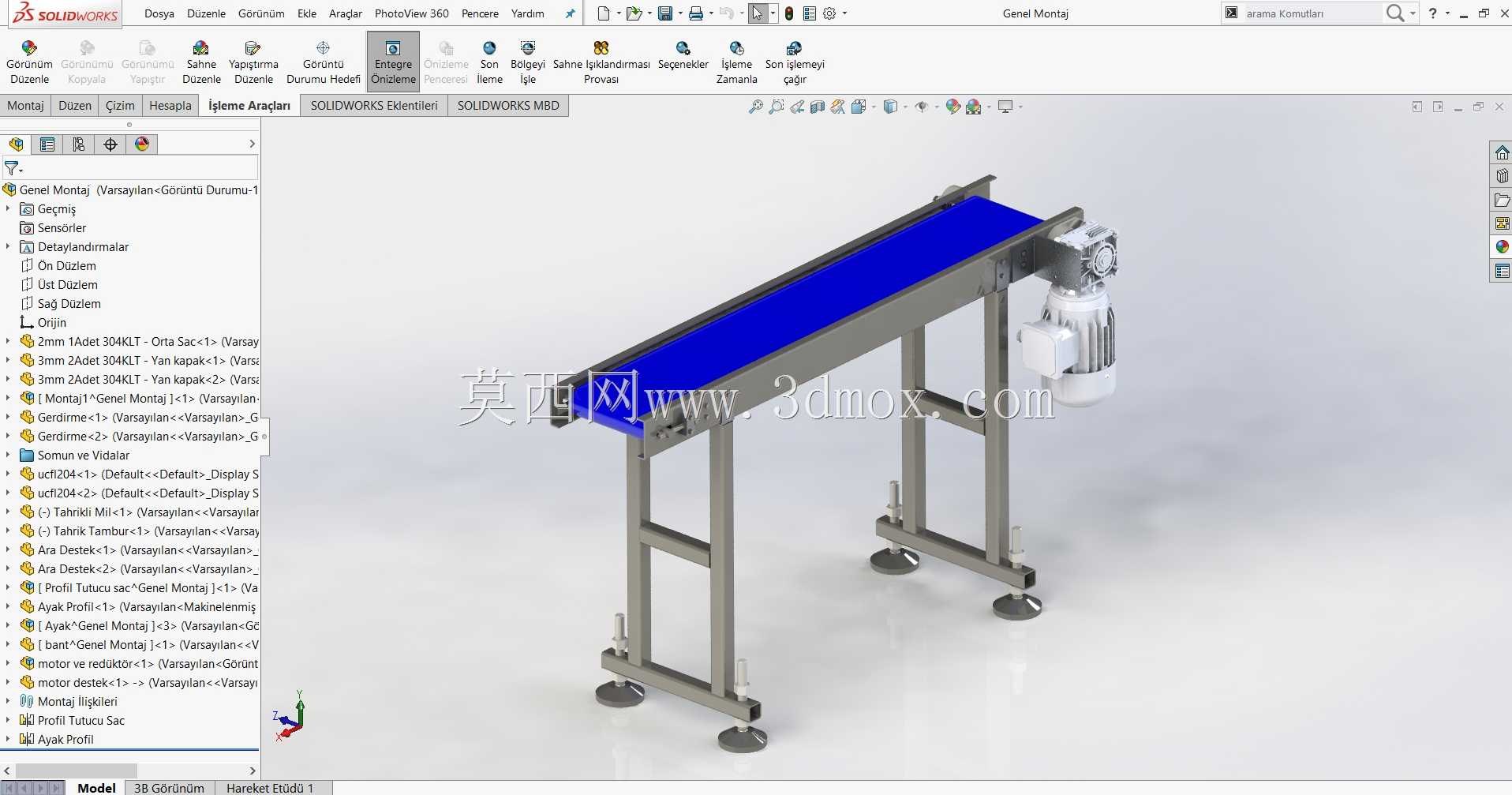

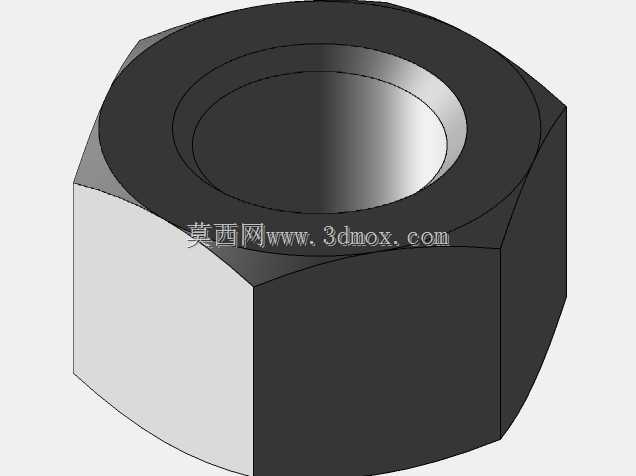

　　实际功能特性上，这种输送线运行速度平稳，减速箱输出转速匹配皮带线常用的0.1~0.5m/s区间，既可以连续匀速输送散件，也可搭配光电传感器实现间歇式启停，配合工位作业节拍。皮带两侧的纵梁顶面略高于皮带工作面，形成天然的导向挡边，输送规则形状工件时不需要额外加装护栏；若输送易滚动的圆形工件，也可在纵梁上预留的安装孔位加装可调导向条。整机结构没有复杂的异形曲面，绝大多数构件为标准型材、钢管与标准件，加工成本低、装配工序简单，维护时仅需定期检查轴承润滑状态、皮带磨损情况与张紧力，备件替换便捷，非常适合自动化集成商作为标准输送单元进行批量改制，适配不同产线的长度、宽度与高度需求。建模过程中各装配层级关系清晰，辊子的转动副、支脚的调节螺纹、减速箱与电机的装配配合均按实际装配关系搭建，可直接用于后续的工程图导出、物料清单统计与干涉校验，设计人员在此基础上修改纵梁长度、支脚高度、驱动端安装侧，即可快速衍生出不同规格的同系列输送线，缩短非标设备的设计周期。
