多工位气动夹紧工装夹具总成

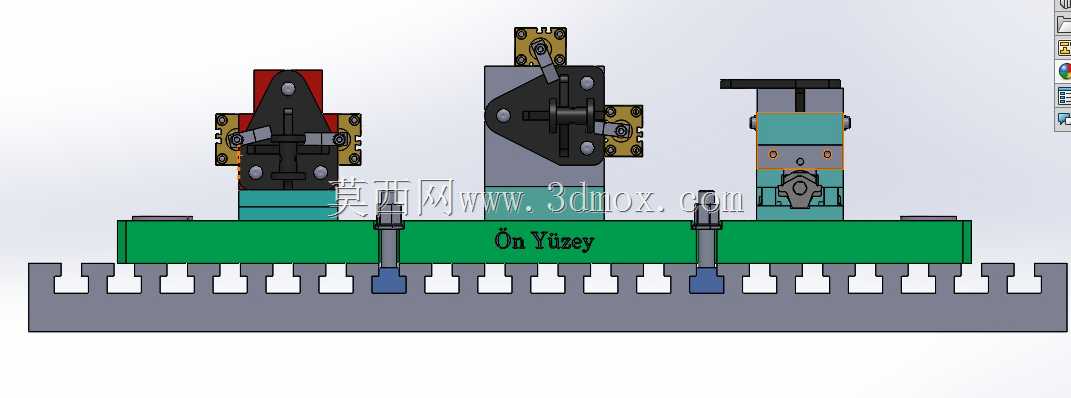

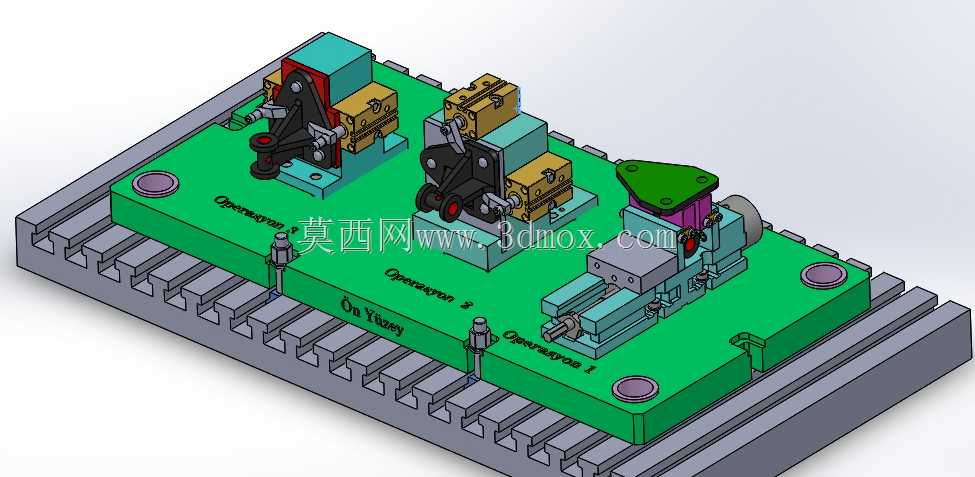

　　这套工装夹具总成布置在标准T型槽铸铁工作平台上，整体采用底板集成式布局，将三套独立的工件定位夹紧工位整合在同一块绿色工装基板上，基板通过四个角部的沉头定位销与锁紧螺栓固定在下方带平行T型槽的机床工作台上，安装时可沿T型槽方向调整整体工位位置，适配不同加工行程的立式加工中心、钻床或者钳工装配工位的装夹需求。工装基板上预留了多组定位基准孔与安装螺纹孔，三个工位分别对应不同工序的工件夹持需求：左侧工位配置了摇臂式快速夹钳搭配侧向定位挡块，夹钳的压头高度可通过调节螺杆进行微调，适配不同厚度的工件毛坯，夹钳底座通过两个定位销与基板上的定位孔配合，重复装夹时无需重新找正夹钳位置；中间工位采用对称布置的双夹紧点结构，

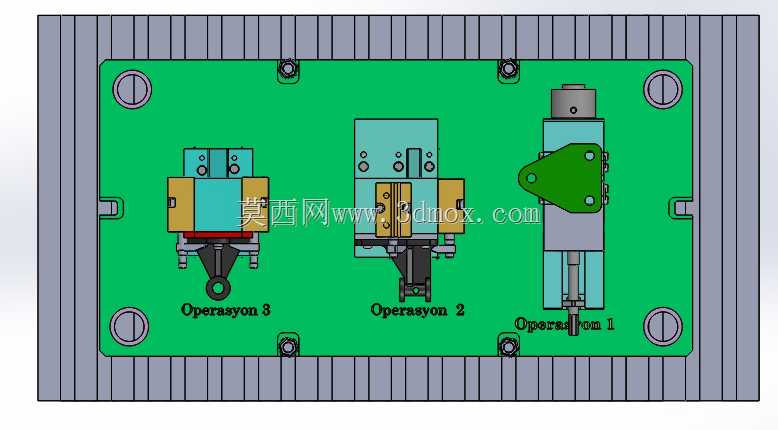

　　两侧的气动夹紧元件配合中部的V型定位块，可对轴类或者异形壳体工件实现对中夹紧，避免工件在钻削或者铣削加工过程中出现侧向位移，V型块的支承面做了淬硬处理，长期使用磨损后可单独拆卸更换，无需更换整个工装底板；右侧工位设置了带绿色防护盖板的转角压紧机构，压紧臂可在工件上下料时旋转让出操作空间，工件就位后压紧臂回转至工件上方，通过气缸驱动压头下行压紧工件，该工位旁还设置了轴向定位挡销，用于限定工件的轴向装夹位置，保证每一件工件的装夹基准统一。工装基板表面刻印了各工位的操作序号标识，现场操作人员可按照标识顺序依次完成工件上料、夹紧、加工、松开、下料的动作流程，避免出现工位操作顺序错误。整套夹具的所有气动元件均预留了标准气路接口，

　　气路可沿基板侧面的走线槽布置，外接气源通过统一的气源处理件接入，可实现三个工位的独立夹紧控制，也可通过电磁阀组实现联动控制，适配自动化生产线的联机信号需求。从安装边界来看，工装基板的长宽尺寸适配常规中小型加工机床的工作台面，基板下方的定位键可嵌入工作台T型槽内，承受加工过程中的切削侧向力，避免工装整体在切削力作用下发生移位。各夹紧元件的运动行程经过校核，夹钳完全打开时的运动空间不会与机床主轴或者刀具路径发生干涉，设计阶段已对每个工位的刀具进出空间做了模拟验证，钻孔、铣面工序的刀具走刀路径均不会触碰夹具的压紧元件。这套工装主要面向中小批量零件的机加工工序，替代传统的手工压板装夹方式，大幅降低单件工件的装夹辅助时间，

　　同时统一的定位基准可有效降低不同批次工件的装夹误差，保证加工尺寸的一致性。夹具的模块化设计思路让各工位的定位元件、夹紧元件都具备互换性，当加工产品换型时，仅需更换对应工位的定位块、压头配件，无需重新制作整套工装底板，大幅降低了多品种生产的工装制造成本，基板上预留的多余安装孔位也为后续增加工位、加装检测传感器提供了扩展空间。
