多工位级进冲压模具分层装配结构

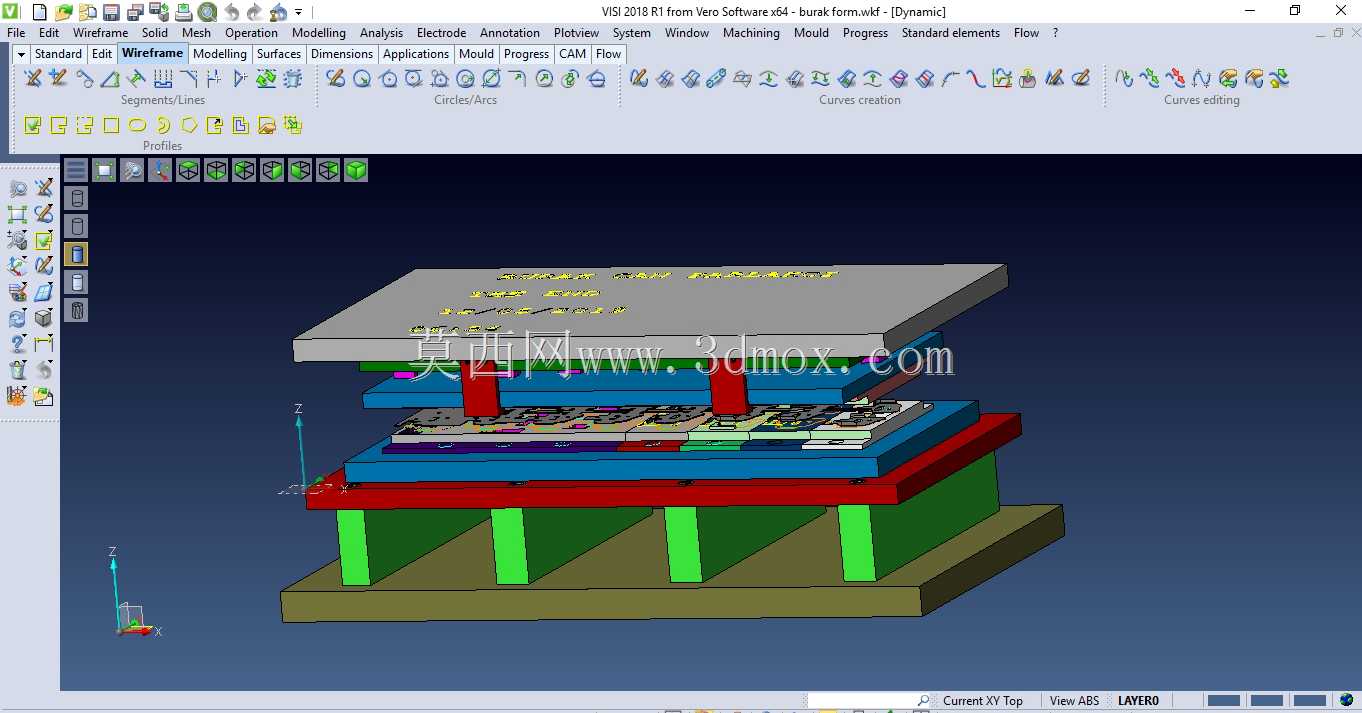

　　这套分层展开的三维结构完整呈现了多工位级进冲压模具从下模座到上模架的全部装配层级，在高速冲床连续冲压产线中，这类模具承担着卷料自动送进、逐工位完成冲裁、弯曲、成型与落料的核心工序，广泛应用于通讯接插件、小型五金端子、消费电子金属结构件的批量冲压生产。从结构分层可以清晰看到，最底部为厚重的下模座基体，承担整副模具的承重与机床工作台面定位功能，四角布置的绿色导柱贯穿各层模板，和上模侧导套配合形成全程高精度导向，避免高速往复冲压过程中上下模出现对位偏移，保证凸凹模冲裁间隙均匀稳定。下模座上方依次叠装下垫脚、下固定板、凹模板、卸料板组件，各层模板通过定位销与锁紧螺栓完成周向与轴向固定，垫脚预留的中空空间既可以容纳冲压成品漏料通道，

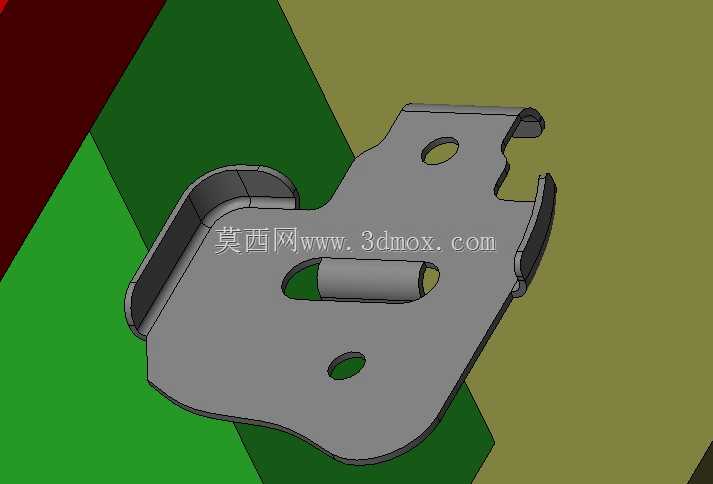

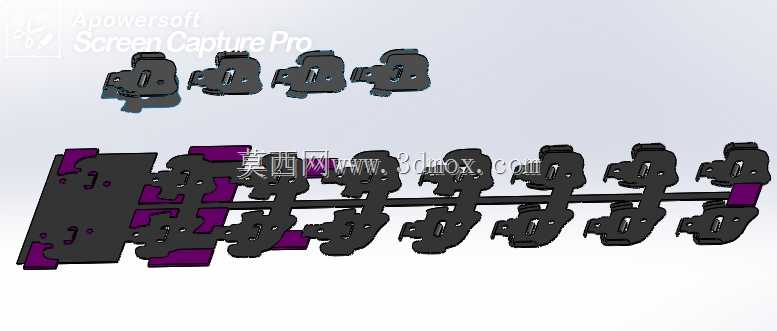

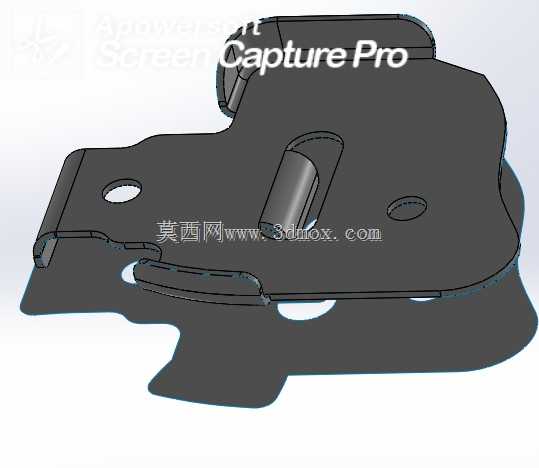

　　也为模具底部安装废料滑落槽、气动顶料组件留出操作边界。上层结构中，红色的上模固定板用于装夹全部成型凸模、冲裁凸模，上方连接垫高层与上模座，上模座直接对接冲床滑块安装面，模板四角预留的模柄孔、压板槽完全适配常规开式冲床、高速精密冲床的安装接口，现场吊装时只需对齐滑块T型槽位、锁紧压板即可完成上机固定。模具中部的多工位工位排布沿送料方向依次展开，卷料从模具一侧沿导料板送入，首个工位通常完成工艺定位孔冲裁与边缘余料冲切，后续工位依次完成局部拉伸、多次折弯、特征整形，最终工位将成品从料带上分离落料；卸料板在冲压下行时先压紧料带，避免薄料在冲裁瞬间发生翘曲移位，滑块回程时弹性卸料组件将包在凸模上的料带平稳刮下，保证送料步距不被带料干扰。

　　设计阶段各模板的厚度选取完全匹配冲压吨位需求，凹模板选用高耐磨模具钢并对刃口区域做硬化处理，细小凸模增加护套结构避免细长冲头在高频冲裁中发生断裂，导柱导套采用滚珠导向结构，将上下模对位公差控制在微米级，满足薄料精密件的成型精度要求。模具整体闭合高度、外形长宽尺寸均按照对应冲床的工作台开口、滑块行程参数做边界校核，侧面预留的导料板、误送检测传感器安装位、气动吹料接口，可直接对接自动化送料机与产线检测单元，无需二次改造即可接入无人化冲压产线。分层建模时将每一块模板、标准件、凸凹模零件独立拆分，工程人员可直接在三维环境中核查各工位的工序时序、避让间隙，排查冲压过程中料带与模板、弹性组件与安装孔位的干涉风险，也可基于该结构快速调整工位排布、更换对应成型镶件，适配不同外形五金件的冲压开发需求，整套结构的导向系统、卸料系统、顶出系统、刃口固定逻辑均符合精密级进模的常规工程设计规范，可作为同类连续冲压模具开发的结构参考。
